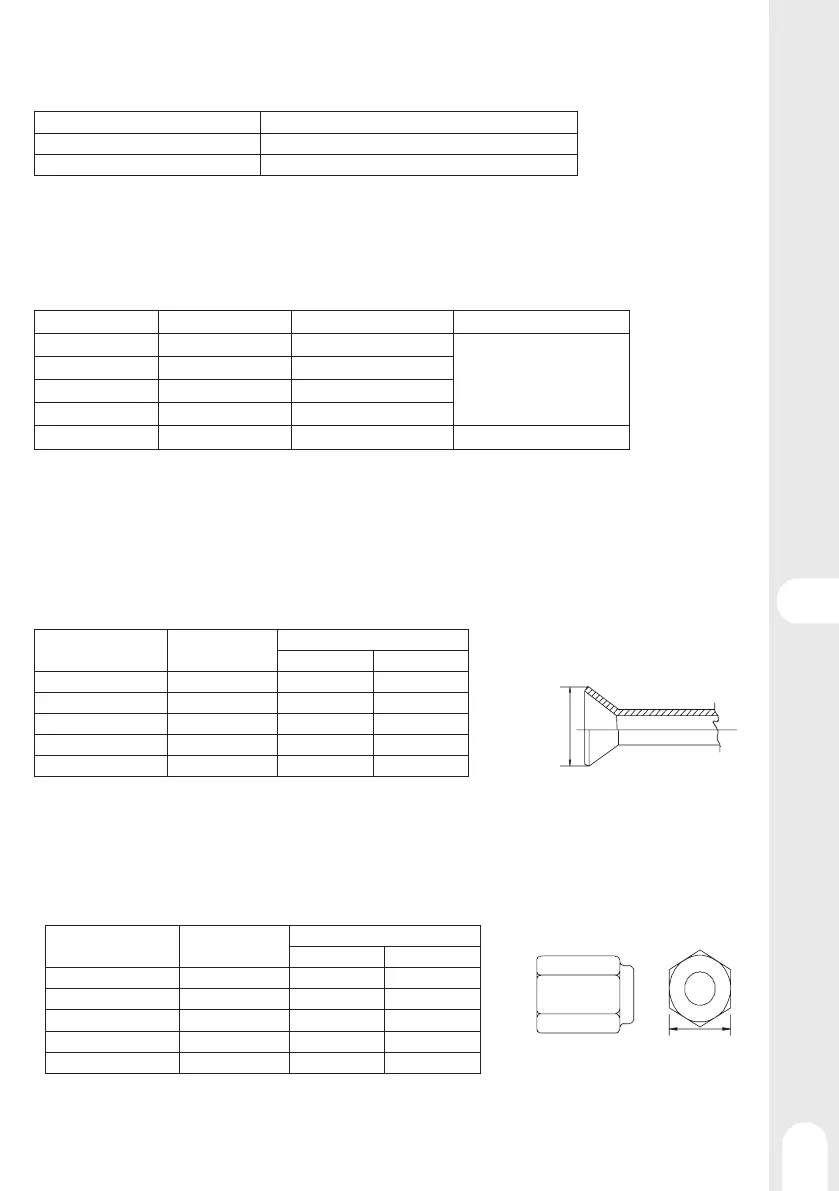

Прочитайте перед встановленням
Специфікація труб
Тип використовуваних мідних труб (довідкова інформація)
Максимальний робочий тиск Вживаний холодоагент
3,4 MPa R22, R407C
4,3 MPa R32
• Використовуйте труби, що відповідають місцевим стандартам..
Матеріал труб/товщина стінки труби
Використовуйте труби виготовлені з розкисленої фосфором міді.
З огляду на те, що робочий тиск в системі, де використовуюється холодоагент R32 вищий, ніж в системах з R22, радіальна
товщина стінки труби не повинна бути меншою за ту, що вказана в таблиці нижче.(Труби з радіальною товщиною 0,65 мм або
менше використовувати заборонено.)
Розмір (мм)
Розмір (дюйм)
Радіальна товщина (мм)
Тип
∅ 6.35
1/4"
0,8t
Труби типу-O
∅ 9.52
3/8"
0,8t
∅ 12.7
1/2"
0,8t
∅ 15.88
5/8"
1,0t
∅ 19.05
3/4"
1,0t
Труби типу-1/2Н або Н
• Незважаючи на можливість використання труб типу О з діаметром до Ø 19,05 (3/4") зі звичайними холодоагентами, для систем
з холодоагентом R32 слід застосовувати труби напівжорсткого типу-1/2H. (Труби типу О можна використовувати при діаметрі
труби Ø 19,05 і товщині стінки 1.2т.)
• У таблиці наведено технічні вимоги Японського стандарту.Використовуючи цю таблицю як довідку, можна вибрати труби, які
відповідають регіональним технічним вимогам.
Фланцеве з'єднання (тільки для типу-O і OL)
З метою збільшення герметичності з'єднання, діаметр фланцевого з'єднання для систем з R32 повинен бути більшим, ніж для
систем з R22.
Розміри фланцевого з'єднання (мм):
Зовнішній діаметр
труб (мм)
Розмір (дюйм)
Розмір А
R32
R22
∅ 6.35
1/4"
9.1
9.0
∅ 9.52
3/8"
13.2
13.0
∅ 12.7
1/2"
16.6
16.2
∅ 15.88
5/8"
19.7
19.4
∅ 19.05
3/4"
24.0
23.3
При розвальцьовуванні труб з R32 із використанням набору для розвальцьовування, необхідно стежити щоб виступ мідної
трубки був в діапазоні від 1,0 до 1,5 мм. Виступаючий відрізок труби рекомендується відміряти інструментом для регулювання
виступу мідної труби.
Фланцева гайка
Для збільшення міцності використовують фланцеві гайки з'єднання типу 2 замість типу 1. Розміри деяких фланцевих гайок були
змінені.
Розміри фланцевих гайок (мм)
Зовнішній діаметр
труб (мм)
Розмір (дюйм)
Розмір B
R32
R22
∅ 6.35
1/4"
17.0
17.0
∅ 9.52
3/8"
22.0
22.0
∅ 12.7
1/2"
26.0
24.0
∅ 15.88
5/8"
29.0
27.0
∅ 19.05
3/4"
36.0
36.0
• У таблиці наведено технічні вимоги Японського стандарту.Використовуючи цю таблицю як довідку, можна вибрати труби, які
відповідають регіональним технічним вимогам.
Розмір А
Розмір А
