INSTALLATION

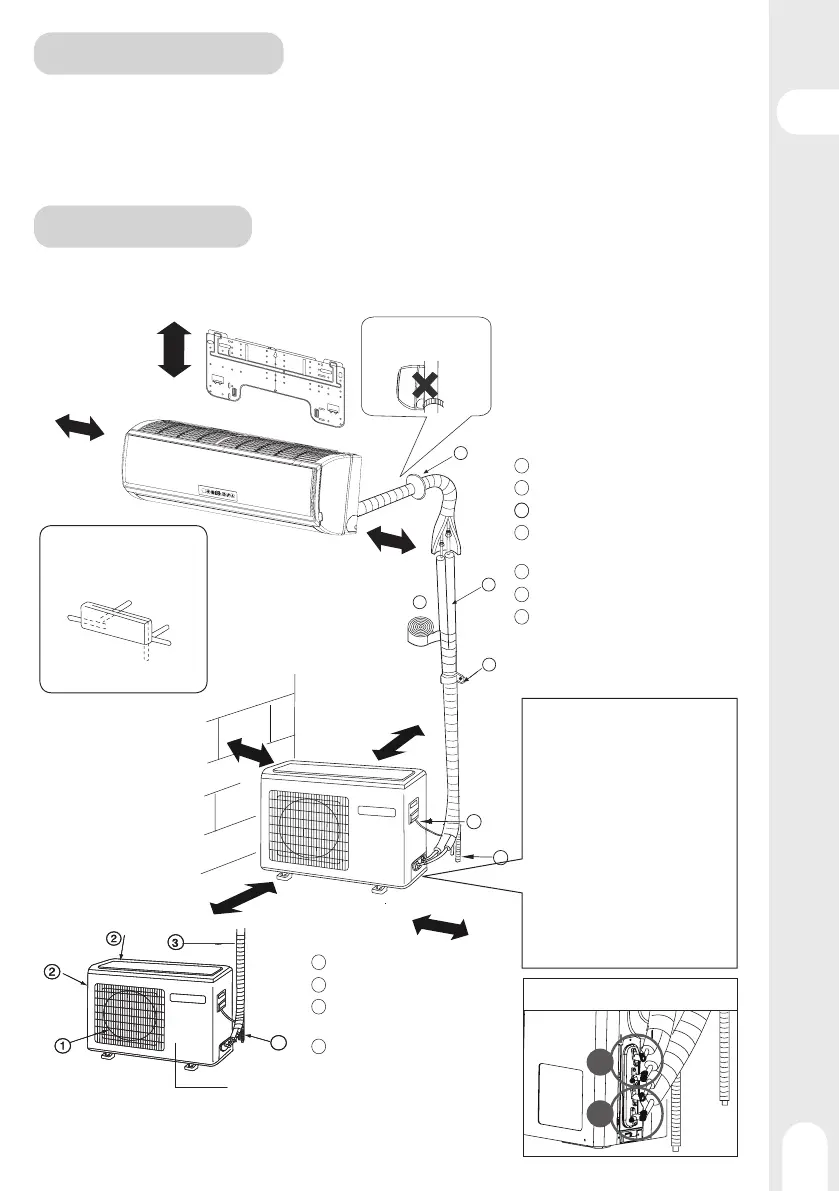

Schéma d'installation des unités intérieures et extérieures
• Les modèles utilisent le réfrigérant R32.
AVERTISSEMENT
• Consulter les instructions des 2 manuels avant d'installer et utiliser l'appareil.
• Les instructions légales sont situées au début du manuel d'utilisation.
• Pour des instructions techniques détaillées, veuillez lire la Fiche Produit fournie
ou consulter le site http://www.erp-equation.com/ac/
F
A
C
E
D
G
4
plus de 15 cm
plus de 10 cm
plus de 10 cm
plus de 20 cm
plus de 20 cm
plus de 60 cm
Compresseur (Intérieur de l'unité)
plus de 25 cm
Disposition des directions
de la tuyauterie
Arrière gauche
Arrière
droite
Droite
Gauche
En bas
Il faut faire particulièrement
attention au soulèvement
du tuyau de vidange
• Les marques de A à
G sur la figure repré-
sentent les références
de pièces
• La distance entre l'unité
intérieure et le sol doit
être supérieure à 2 m.
Fixation de l'unité extérieure
• Fixez l'unité horizontalement et
solidement sur le béton ou un
bloc de béton avec des boulons
(10 mm) et des écrous
• Lorsque l'unité doit être instal-
lée sur un mur, un toit ou la toi-
ture, fixez un support avec des
fixations en tenant compte des
séismes et vents forts.
• Si des vibrations risquent d'af-
fecter la maison, fixez l'unité
avec un tapis anti-vibration
• Si vous utilisez le tuyau de drainage à gauche, assurez-vous si l’orifice est disponible.
• L'illustration ci-dessus des unités intérieure et extérieure, n'est indiquée qu'à titre de référence.
• Veuillez tenir compte des particularités du modèle acheté.
1
2
3
4
Sortie d'air
Entrée d'air
Connexion de la tuyauterie et du
câblage électrique
Tuyau de vidange
A
B
C
D
E
F
G
Pièces en option pour la tuyauterie
Ruban non adhésif
Ruban adhésif
Collier avec vis
Raccordement du câble électrique entre
unités intérieures et extérieures
Tuyau de vidange
Matériau d'isolation thermique
Cache trou de tuyauterie
A
B
Raccordement bi-split
