74

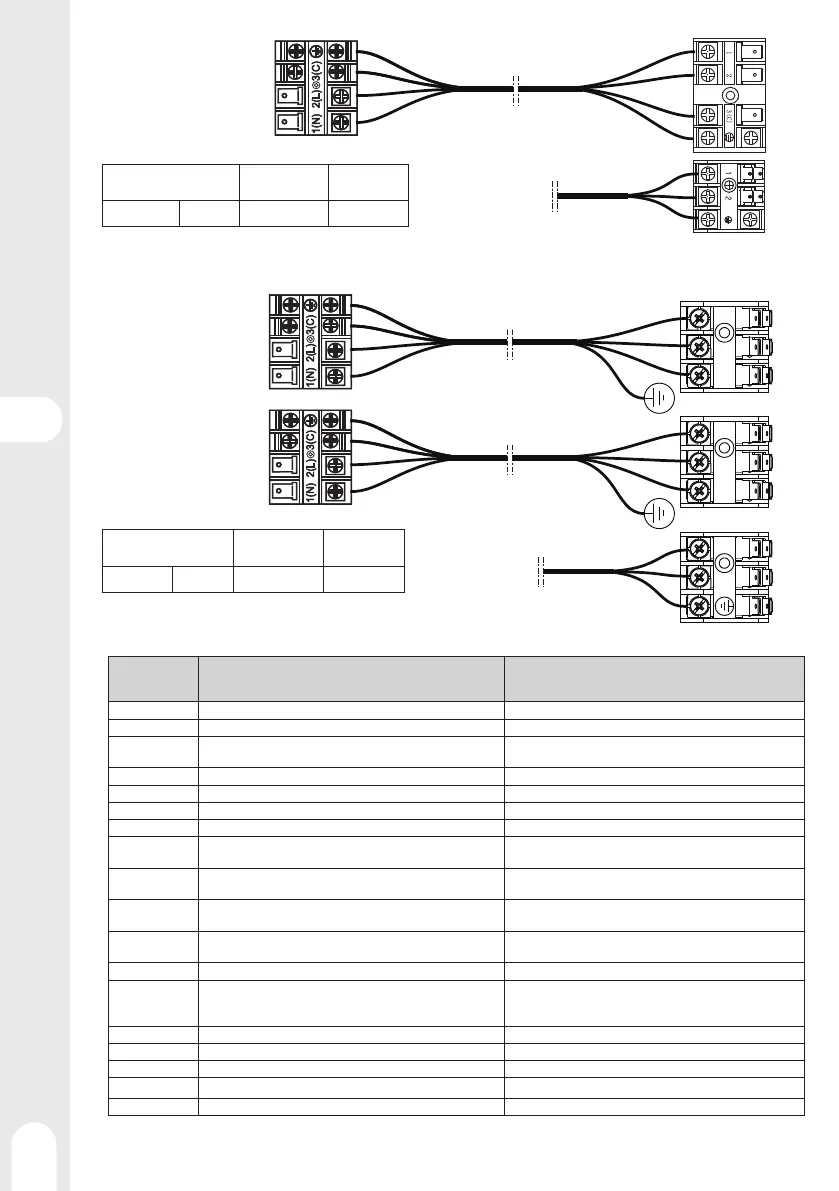

Model
Kable
podłączeniowe
Kable zasilania
S-AC-10-OUT EQ3-24K 4 G 1.0mm² 3 G 2.5mm²
Model
Kable podłącze-
niowe
Kable zasilania
S-AC-11-OUT EQ3-9+12K 2 x 4 G 1.0mm² 3 G 2.5mm²
1(N) 2(L)
3(C)
1
2
3(C)
1
2
3(C)
1
2
1
2
3(C)
1
2
3(C)
1
2
Jednostka
wewnętrzna
Jednostka
wewnętrzna
Jednostka
wewnętrzna
Kable podłączeniowe
Kable podłączeniowe
Kable podłączeniowe
Kable zasilania
Kable zasilania
Jednostka zewnętrzna
Jednostka zewnętrzna
Komunikaty o błędach
Liczba mignięć
diody LED na
panelu przednim
Opis usterki Analiza i diagnostyka
1 Błąd Eepromu Awaria Eepromu zewnętrznego panelu głównego
2 Błąd IPM Błąd IPM
4
Błąd komunikacji pomiędzy panelem głównym a modułem SPDU.
Błąd komunikacji SPDU
Brak komunikacji przez ponad 4 minuty
5 Ochrona przed wysokim ciśnieniem Wysokie ciśnienie, w systemie powyżej 4,3 MPa
8 Zabezpieczenie termiczne przed rozładowaniem sprężarki Temperatura tłoczenia sprężarki powyżej 110 stopni Celsjusza
9 Nieprawidłowe działanie silnika prądu stałego Zakleszczenie silnika prądu stałego lub awaria silnika
10 Nieprawidłowe działanie czujnika przewodu rurowego Zwarcie lub przerwa w obwodzie czujnika przewodu rurowego.
11 Awaria sondy cieplnej zasysania
Jeśli okablowanie sprężarki jest nieprawidłowe lub podłączenie
jest nieodpowiednie.
12 Nieprawidłowe działanie czujnika temperatury otoczenia
Jeśli okablowanie sprężarki jest nieprawidłowe lub podłączenie
jest nieodpowiednie.
13 Nieprawidłowe działanie czujnika rozładowania sprężarki.
Zwarcie lub praca w obiegu otwartym czujnika rozładowania
sprężarki.
15
Błąd w komunikacji pomiędzy jednostką wewnętrzną a jednostką
zewnętrzną
Brak komunikacji przez ponad 4 minuty
16 Brak czynnika chłodniczego Sprawdź, czy nie ma wycieków w urządzeniu.
17 Awaria zwrotnego zaworu czterodrogowego
Alarm i wyłączenie w przypadku wykrycia Tm <= 75 przez 1 minutę
po uruchomieniu sprężarki w trybie ogrzewania przez 10 minut,
potwierdzić usterkę, jeżeli wystąpi ona 3 razy w ciągu godziny.
18 Blokada sprężarki (tylko dla SPDU) Sprężarka wewnętrzna blokuje się w sposób nieprawidłowy.
19 Błąd obwodu wyboru modułu PWM Moduł PWM wybiera niewłaściwy obwód.
25 Nadprąd fazy U sprężarki Prąd fazy U sprężarki jest zbyt wysoki
25 Nadprąd fazy V sprężarki Prąd fazy V sprężarki jest zbyt wysoki
25 Nadprąd fazy W sprężarki Prąd fazy W sprężarki jest zbyt wysoki
