38

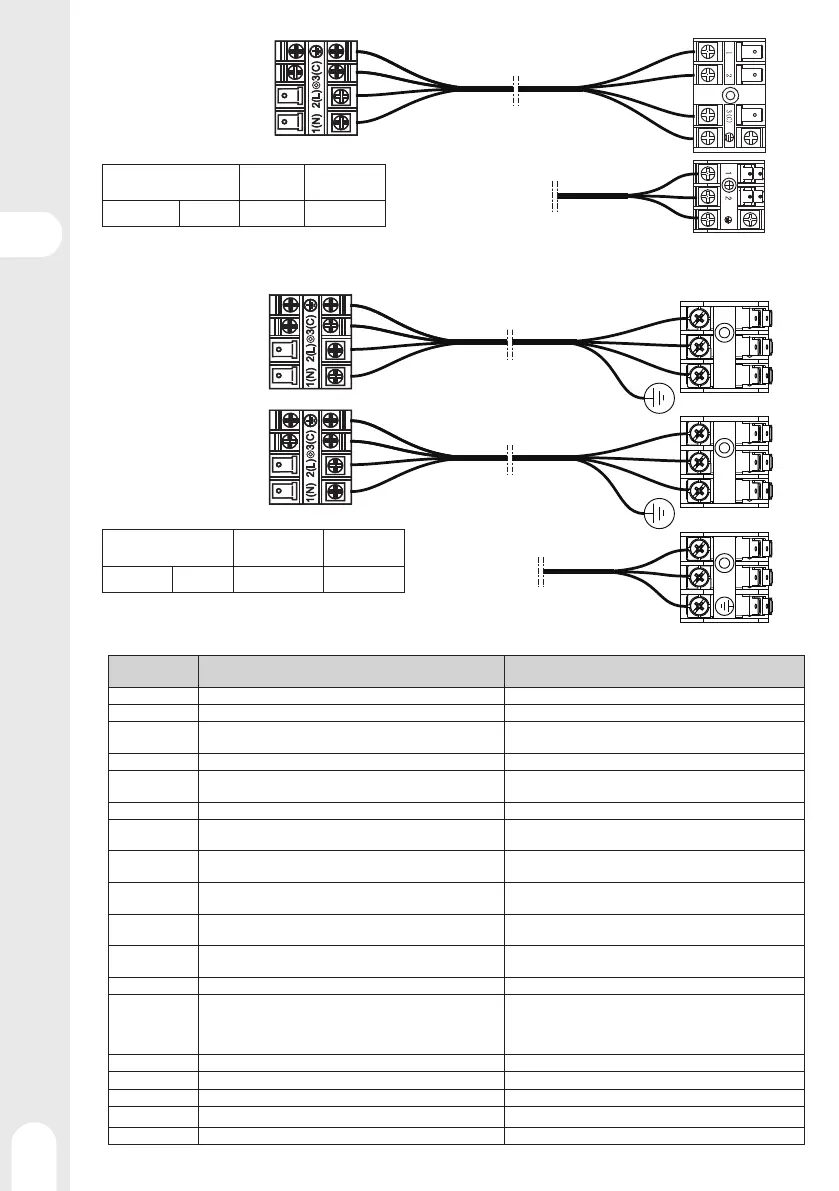

Modelo
Cabo de
conexão
Cabo de
alimentação
S-AC-10-OUT EQ3-24K 4 G 1.0mm² 3 G 2.5mm²
Modelo Cabo de conexão
Cabo de
alimentação
S-AC-11-OUT EQ3-9+12K 2 x 4 G 1.0mm² 3 G 2.5mm²
1(N) 2(L)
3(C)
1
2
3(C)
1
2
3(C)
1
2
1
2
3(C)
1
2
3(C)
1
2
Unidade
interior
Unidade
interior
Unidade
interior
Cabo de conexão
Cabo de conexão
Cabo de conexão
Cabo de alimentação
Cabo de alimentação
Unidade exterior
Unidade exterior
Mensagens de erro
Número de flash
do LED do painel
Descrição do problema Análise e Diagnóstico
1 Avaria Eeprom Avaria Eeprom do painel principal exterior
2 Avaria IPM Avaria IPM
4
Erro de comunicação entre o painel principal e o módulo SPDU. Erro
de comunicação SPDU
Erro de comunicação durante mais de 4 minutos
5 Proteção contra a pressão elevada Pressão elevada do sistema superior a 4,3 MPa
8 Proteção temperatura de descarga do compressor
Temperatura de descarga do compressor acima de 110 graus
centígrados
9 Funcionamento anormal do motor CC (Corrente Contínua) Motor de CC (Corrente Contínua) encravado ou avaria do motor
10 Funcionamento anormal do captor do tubo
Curto-circuito ou funcionamento em circuito aberto do captor
do tubo.
11 Avaria na sonda térmica de aspiração
Quando a instalação elétrica do compressor foi realizada incorre-
tamente ou que a ligação é fraca
12 Funcionamento anormal do captor ambiente exterior
Quando a instalação elétrica do compressor foi realizada incorre-
tamente ou que a ligação é fraca
13 Funcionamento anormal do captor de descarga do compressor
Curto-circuito ou funcionamento em circuito aberto do captor de
descarga do compressor.
15 Erro de comunicação entre a unidade interior e a unidade exterior Erro de comunicação durante mais de 4 minutos
16 Falta de refrigerante Verifique se há uma fuga na unidade.
17 Avaria inversa da válvula de 4 vias
Alarme e paragem em caso de detecção Tm <= 75 durante 1 min
após o funcionamento do compressor no modo de aquecimento
durante 10 min. Confirme a avaria se ela se repetir 3 vezes numa
hora.
18 Bloqueio de compressor (unicamicamente para SPDU) O compressor interior apresenta um bloqueio anormal
19 Erro de circuito de seleção do módulo PWM O módulo PWM seleciona o circuito errado
25 Sobrecorrente da fase U do compressor A corrente da fase U do compressor é elevada demais
25 Sobrecorrente de fase V do compressor A corrente da fase V do compressor é elevada demais
25 Sobrecorrente de fase W do compressor A corrente da fase W do compressor é elevada demais
