37

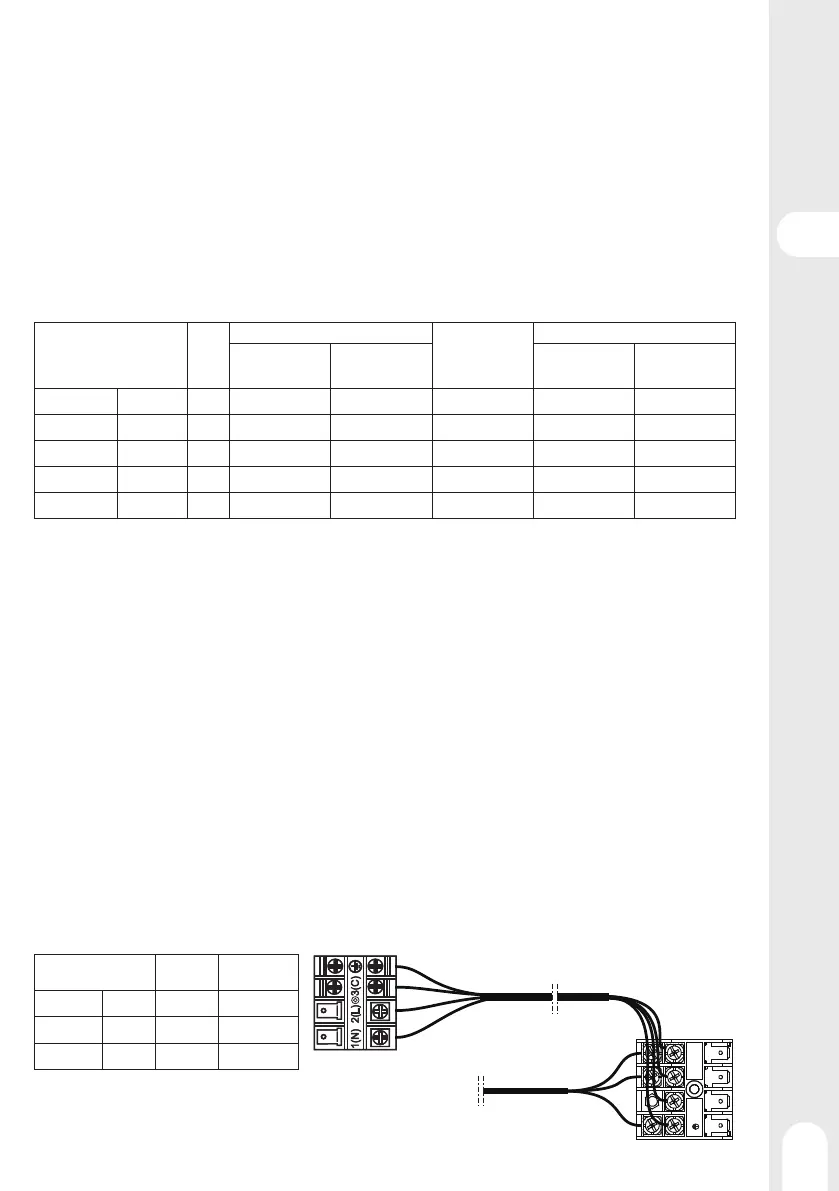

1(N) 2(L)
3(C)
1
2
3(C)
1
2
3(C)
1
2
Unidade interior
Cabo de conexão
Cabo de alimentação
Unidade exterior
Procedimento de instalação - Conexão elétrica
AVISO - PERIGO DE LESÃO OU DE MORTE
• Desligue a energia elétrica no disjuntor ou corte a alimentação antes de efetuar qualquer conexão elétrica.
• As conexões de ligação à terra devem ser terminadas antes de efetuar as conexões ao setor.
Precauções relativas à instalação elétrica
• Os trabalhos de instalação elétrica devem ser realizados unicamente por pessoal autorizado.
• Não conecte mais de três cabos ao bloco de terminais. Utilize sistematicamente terminais de cravar redondos com cabos com extremi-
dades isoladas.
• Utilize unicamente condutores de cobre.
Escolha do tamanho dos cabos de alimentação de interconexão
Escolha os tamanhos dos cabos e a proteção do circuito na tabela abaixo. (Esta tabela apresenta cabos de 20 m de comprimento, com
queda de tensão inferior a 2%.)
Modelo Fase
Disjuntor
Tamanho mínimo
dos cabos para a ali-
mentação (mm²)
Disjuntor de corrente de fuga
Disjuntor
interruptor (A)
Calibre do sistema de
proteção contra as
sobreintensidades (A)
Disjuntor
interruptor (A)
Corrente de fuga
(mA)
S-AC-7-OUT EQ3-9K
1 20 15 1.0 20 30
S-AC-8-OUT EQ3-12K
1 20 15 1.5 20 30
S-AC-9-OUT EQ3-18K
1 25 20 1.5 25 30
S-AC-10-OUT EQ3-24K
1 25 20 2.5 25 30
S-AC-11-OUT EQ3-9+12K
1 25 20 2.5 25 30
• Se o cabo de alimentação estiver danificado, deverá ser substituído por uma pessoa qualificada.
• Se o fusível da caixa de comando da unidade externa fundiu, substitua-o com o tipo T 25A 250V.
• O método de instalação elétrica deve estar em conformidade com as normas locais de instalação.
• Adquira o cabo de alimentação e os cabos de conexão.
• Todos os cabos devem dispor de uma certificação de autenticação europeia. Durante a instalação, quando os cabos de conexão forem
cortados, assegure-se que o cabo de ligação à terra seja o último a ser cortado
• O disjuntor do ar condicionado deve ser omnipolar e a distância entre os dois contatos não deve ser inferior a 3 mm. Esse tipo de des-
conexão deve ser incorporado à instalação elétrica fixa.
• A distância entre os dois blocos de terminais da unidade interior e da unidade exterior não deve exceder 5 metros. Se essa distância for
superior, o diâmetro do cabo deverá ser aumentado de acordo com a norma local de instalação elétrica.
• Instale um disjuntor de fuga.
Procedimento de instalação elétrica
• Retire os parafusos de fixação nos lados antes de remover o painel na direção indicada.
• Conecte os cabos corretamente no bloco de terminais e fixe-os com uma braçadeira de cabos perto do bloco de terminais.
• Dirija os cabos corretamente e faça-os passar pela abertura prevista para a instalação elétrica no painel lateral.
AVISO
Os cabos devem ser conectados conforme mostrado na ilustração abaixo. Uma instalação elétrica
inadequada pode causar danos ao equipamento.
Modelo
Cabo de
conexão
Cabo de
alimentação
S-AC-7-OUT EQ3-9K 4 G 1.0mm² 3 G 1.0mm²
S-AC-8-OUT EQ3-12K 4 G 1.0mm² 3 G 1.5mm²
S-AC-9-OUT EQ3-18K 4 G 1.0mm² 3 G 1.5mm²
