110

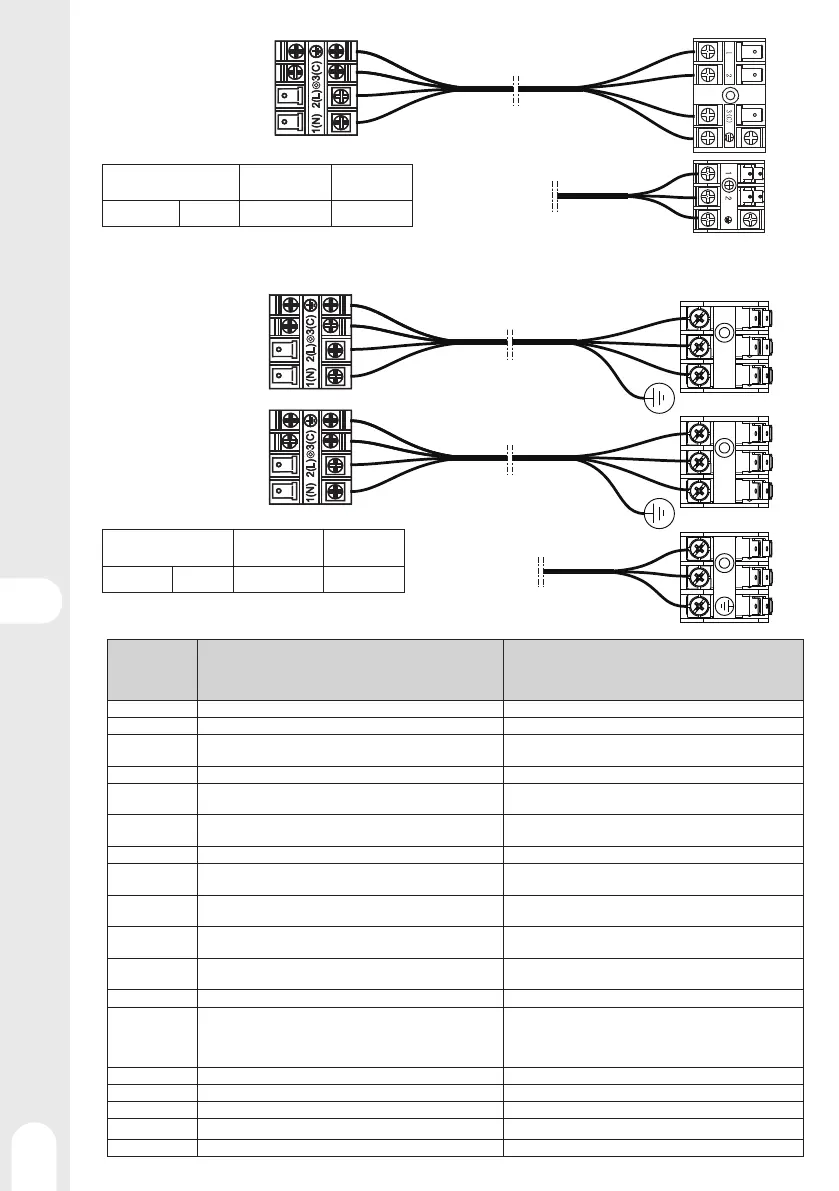

Модель
Підключення
проводки
Кабель
живлення
S-AC-10-OUT EQ3-24K 4 G 1.0mm² 3 G 2.5mm²
Модель
Підключення
проводки
Кабель
живлення
S-AC-11-OUT EQ3-9+12K 2 x 4 G 1.0mm² 3 G 2.5mm²
1(N) 2(L)
3(C)
1
2
3(C)
1
2
3(C)
1
2
1(N) 2(L)
3(C)
1
2
3(C)
1
2
3(C)
1
2
Внутрішній
блок
Внутрішній
блок
Внутрішній
блок
Підключення проводки
Підключення проводки
Підключення проводки
Кабель живлення
Кабель живлення
Зовнішній блок
Зовнішній блок
Повідомлення про помилки
Кількість
світлодіодних
спалахів на
головній панелі
Опис несправності Аналіз та діагностика
1 Помилка Eeprom Помилка Eeprom зовнішньої основної плати
2 Помилка IPM Помилка IPM
4
Помилка зв'язку між основною платою та модулем SPDU.
Помилка зв'язку SPDU
Помилка з'єднання протягом 4 хв
5 Захист від високого тиску Високий тиск у системі понад 4,3 МПа
8 Захист від підвищення температури нагнітання компресора
Температура нагнітання компресора вище 110 градусів
Цельсія
9 Збій в роботі двигуна постійного струму
Блокування двигуна постійного струму або несправність
двигуна
10 Збій в роботі датчика труби Коротке замикання або обрив в ланцюзі датчика труби.
11 Вихід з ладу датчика температури всмоктування
Проводка компресора виконана неправильно або погане
з'єднання
12 Збій в роботі датчика температури зовнішнього середовища
Проводка компресора виконана неправильно або погане
з'єднання
13 Збій в роботі датчика нагнітання компресора
Коротке замикання або обрив в ланцюзі датчика нагнітання
компресора
15 Помилка зв'язку між внутрішнім і зовнішнім блоком Помилка з'єднання протягом 4 хв
16 Відсутність холодоагенту Перевірте блок на наявність протікань.
17 Збій в роботі зворотного 4-х ходового клапана
Звуковий сигнал та зупинка у разі виявлення Tm ≤ 15
протягом 1 хв після запуску компресора протягом 10 хв у
режимі нагрівання. Підтвердьте несправність, якщо вона
повторюється 3 рази за одну годину.
18 Блокування компресора (тільки для SPDU) Внутрішній компресор заклинив
19 Помилка схеми вибору модуля ШІМ Модуль ШІМ вибрав неправильну схему
25 Перевантаження по струму фази U компресора Струм фази U компресора занадто високий
25 Перевантаження по струму фази V компресора Струм фази V компресора занадто високий
25 Перевантаження по струму фази W компресора Струм фази W компресора занадто високий
