Installazione

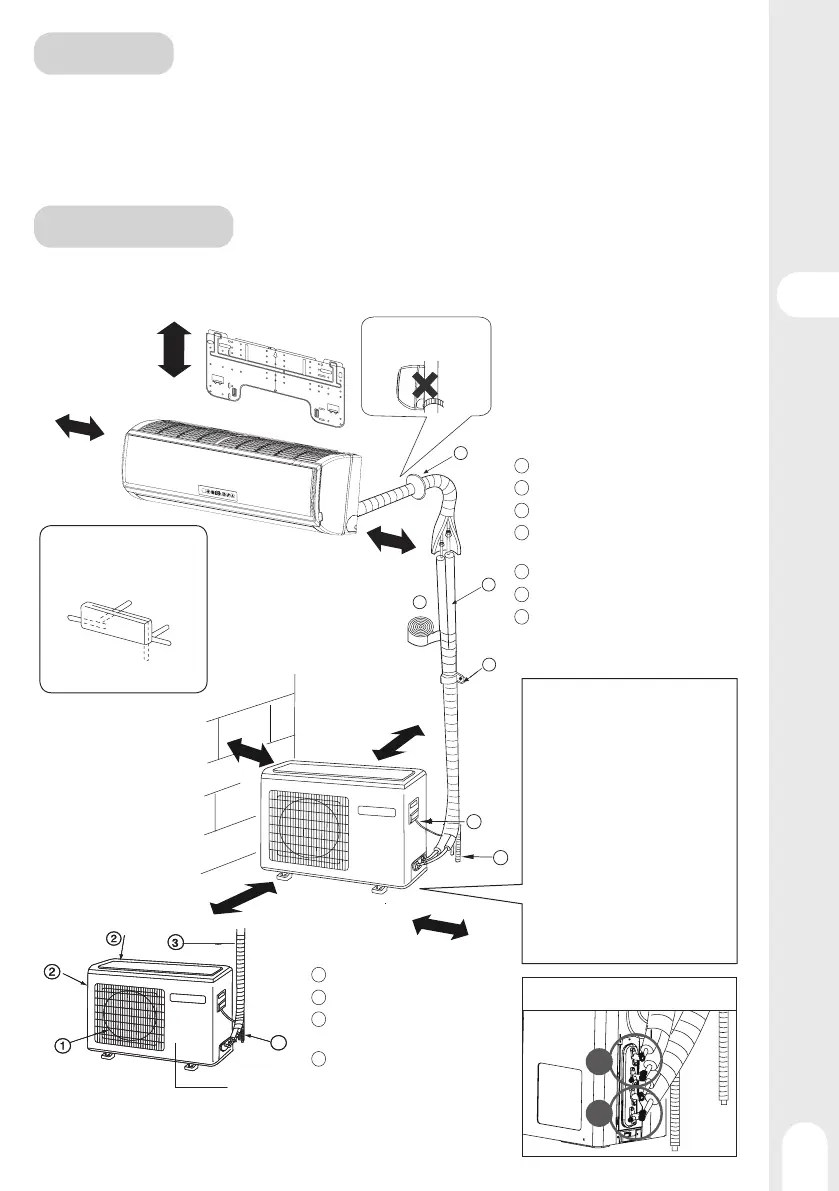

Schema d'installazione delle unità interne e esterne
• I modelli usano il refrigerante R32.
Avvertenza
• Si prega di leggere le istruzioni dei due manuali prima d'installare ed usare il dispositivo.
• Le istruzioni legali si trovano all'inizio del manuale per l'uso.
• Per delle istruzioni tecniche più approfondite, si prega di leggere la Scheda Prodotto in-
clusa o consultare il sito internet http://www.erp-equation.com/ac/
F
A
C
E
D
G
4
più di 15 cm
più di 10 cm
più di 10 cm
più di 20 cm
più di 20 cm
più di 60 cm
Compressore (interno dell'unità)
più di 25 cm
Disposizione della dire-
zione dei tubi
Dietro a sinistra
Dietro a
destra
Destra
Sinistra
Sotto
1
2
3
4
Uscita aria
Entrata aria
Connessione dei tubi e del
cablaggio elettrico
Tubo di scarico
A
B
C
D
E
F
G
Pezzi in opzione per la tubatura.
Nastro non adesivo
Nastro adesivo
Fascetta con vite
Raccordo del cavo elettrico tra elementi
interni e esterni
Tubo di scarico
Materiale d'isolamento termico
Coperchio tubatura
Bisogna star particolar-
mente attenti al solleva-
mento del tubo di scarico
• I segni da A a G sulla
figura rappresentano i
riferimenti dei pezzi
• La distanza tra l'unità
interna ed il pavimento
deve essere superiore
a 2 m.
Fissaggio dell'unità esterna
• Fissare l'unità orizzontalmente e
in maniera solida sul cemento o
su un blocco di cemento con bul-
loni (10 mm) e dadi
• Se l'unità deve essere installata
su un muro, un tetto o una tettoia,
fissare una staa con elementi di
fissaggio tenendo conto di possi-
bili sismi e venti forti.
• Se le vibrazioni rischiano di avere
un impatto sulla casa, fissare
l'unità con un tappetino anti-
vibrazioni.
• Se si usa il tubo di scarico a sinistra, assicurarsi che l'orifizio sia disponibile.
• L'illustrazione seguente viene indicata solamente a titolo di riferimento. Bisogna tenere conto
delle eettive particolarità del modello acquistato.
A
B
Raccordo bi-split
