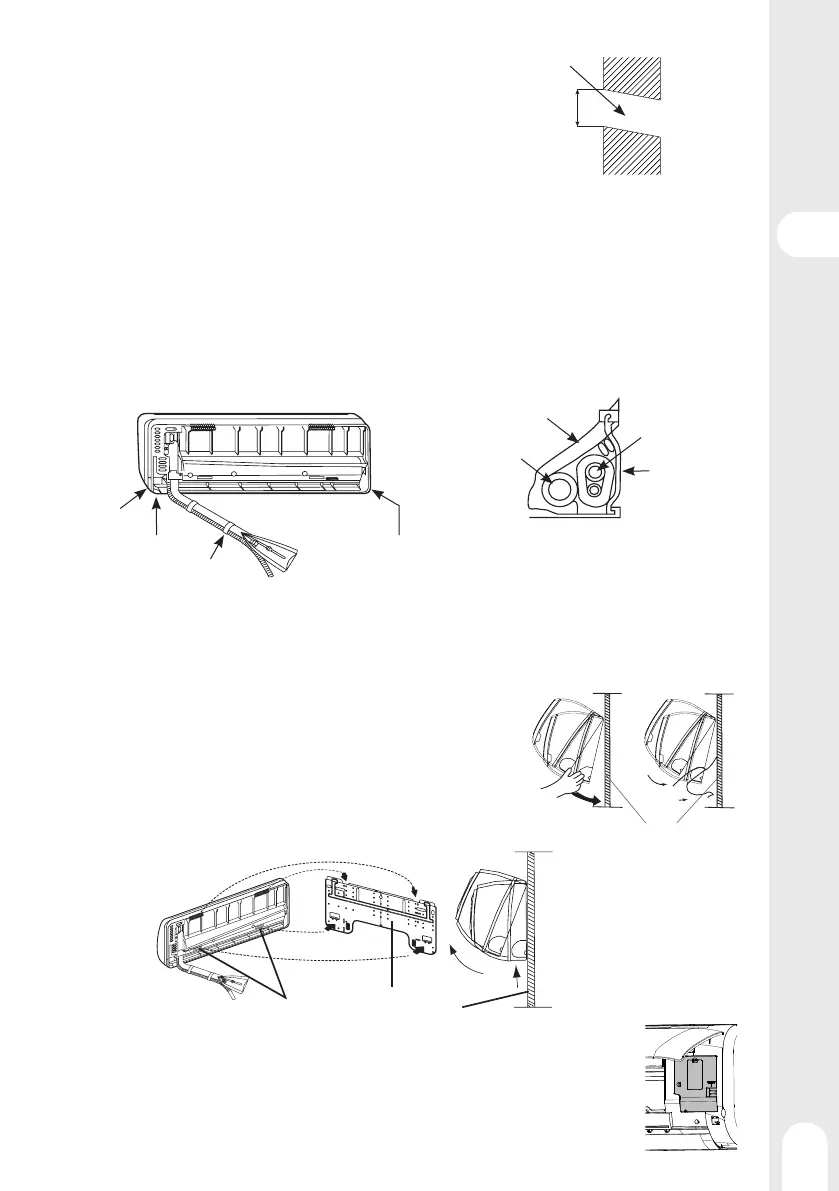

Procedimento de instalação - Unidade interior
Perfuração do buraco na parede
1 - Faça um furo de 60 mm de diâmetro, descendo ligeiramente em direção ao
exterior da parede.
2 - Instale a tampa do orifício de tubo e sele com massa após a instalação
∅ 60 mm
Lado
interior
Lado
exterior
Buraco na
parede
Instalação da unidade interior
• Tubulação traseira
• Passe os tubos e o tubo de evacuação que fixará mais tarde com fita adesiva.
• Tubulação traseira esquerda
• No caso de tubulação à esquerda, corte a tampa da tubulação esquerda com um alicate.
• Para tubulações na parte traseira esquerda, dobre os tubos em função da direção da tubulação até à marca do furo para uma tubulação
traseira esquerda marcada nos materiais de isolamento térmico.
1 - Insira o tubo flexível de evacuação no entalhe dos materiais de isolamento térmico da unidade interior.
2 - Introduza o cabo elétrico de alimentação da unidade interior/exterior na parte traseira da unidade interior, puxe-o para o fazer sair pela
parte da frente e faça a conexão.
3 - Revista a junta de alargamento com óleo refrigerante e conecte os tubos. Cubra cuidadosamente a peça de conexão com materiais de
isolamento térmico e fixe com fita adesiva.
Tampa para
tubulação direita
Tampa para tubulação
esquerda
Tubo de
evacuação
Tubulação
Placa de
suporte para
tubos
Material de isola-
mento térmico
Tampa sob a
tubulação
Fixez avec du
ruban adhésif
• O cabo elétrico interior/exterior e o tubo de evacua-
ção devem ser fixados ao tubo de refrigerante com
fita protetora.
• Tubulação noutra direção
• Com um alicate de corte, corte a tampa da tubulação em função da direção da tubulação e dobre o tubo de acordo com a posição do
furo na parede. Ao dobrar, tome cuidado para não esmagar os tubos.
• Conecte primeiro o cabo das unidades interior/exterior e cubra em seguida os cabos conectados com o isolamento térmico.
• Fixação da unidade interior
• Pendure com segurança a unidade nos entalhes superiores da placa de fixação. Mova
a unidade de um lado para o outro para verificar a fixação.
• Para fixar o corpo na placa de montagem, mantenha o corpo pela parte debaixo e
coloque-o perpendicularmente.
• Remoção da unidade interior
• Quando retirar a unidade interior, utilize as mãos para levantar o corpo e soltá-lo do
gancho, depois puxe a parte inferior do corpo ligeiramente para fora e levante a se-
guir a unidade até que se liberte da placa de montagem.
Placa de
montagem
Placa de
montagem
Ganchos
• Passagem do cabo da unidades Interior/Exterior
• Retire a tampa do terminal no canto inferior direito da unidade interior e separe a tampa dos cabos desa-
pertando os parafusos.
• Insira o cabo do lado de fora da divisão no lado esquerdo do orifício na parede no qual está o tubo.
• Puxe o cabo na parte da frente e conecte-o formando um laço.
