Procedimento de instalação - Unidade interior
Escolha do lugar de instalação
• A superfície deve ser sólida, sem vibrações e oferecer um suporte suficiente para a unidade.
• O lugar não deve ser afetado pelo calor ou vapor gerados nas proximidades e deve garantir que a entrada e a saída da unidade não sejam
perturbadas.
• O lugar deve permitir a distribuição de ar frio por toda a divisão.
• Selecione um lugar a uma distância de pelo menos um metro de televisores, rádios, aparelhos sem fio e luzes fluorescentes.
• No caso de fixar o comando à distância numa parede, selecione um lugar em que a unidade interior possa receber sinais quando as luzes
fluorescentes estiverem acesas na divisão.

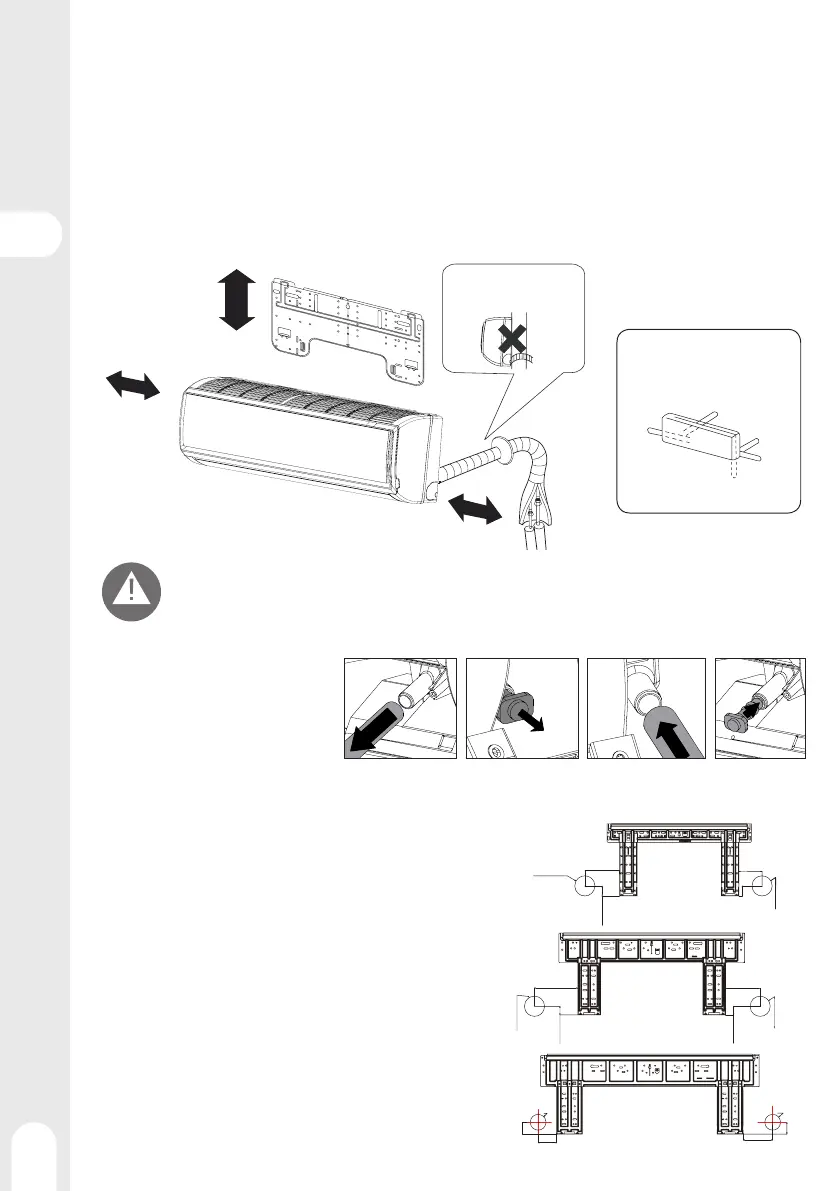

Diagrama de instalação das unidades interiores
mais de 15 cm
mais de 10 cm
mais de 10 cm
Orientação dos tubos
Deve-se prestar uma atenção
especial ao levantamento do
tubo de evacuação
A distância entre a unidade interior e o chão deve ser superior a 2 m.
A ilustração acima serve unicamente para referência; deve tomar em consideração as particularidades do
modelo adquirido.
Montagem da placa de fixação e posicionamento do furo da
parede
1 - Realize um nivelamento adequado da placa a ser fixada
contra a parede em função dos pilares ou lintéis ao redor e, em
seguida, fixe temporariamente a placa com um prego de aço.
2 - Verifique novamente se o nível da placa é apropriado sus-
pendendo um prumo na borda superior, no centro da placa,
fixe então firmemente a placa com parafusos e buchas ade-
quados.
3 - Marque o lugar do furo a ser perfurado na parede com uma
fita métrica.
A=150mm
C=120mm
C=113mm
B=
Ø
60mm
A=70mm
Ø
60mm
B=
Ø
60mm
B=
Ø
60mm
30mm
45mm
45mm
30mm
35mm
35mm
B=
Ø
60mm
A=120mm
C=80mm
B=
Ø
60mm
Traseira
esquerda
Traseira
direita
Direita
Esquerda
Em baixo
Deslocação do tubo de evacuação
"O tubo de evacuação pode ser colocado à
direita ou esquerda:
1 - Deligue o tubo
2 - Retire a tampa do lado oposto
3 - Ligue o tubo no lado oposto
4 - Coloque a tampa no lugar ocupado pelo antigo tubo
