27
INSTALAÇÃO

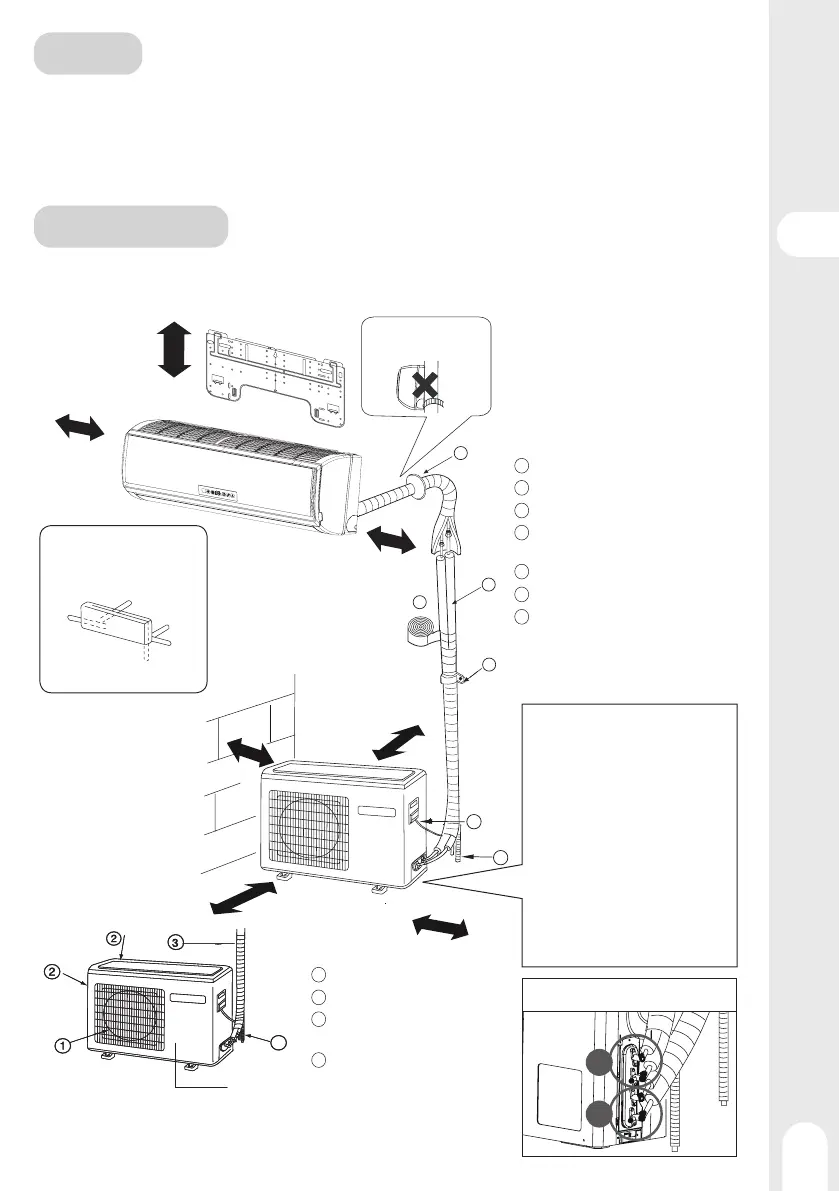

Diagrama de instalação das unidades interior e exterior
• Os modelos usam o refrigerante HFC R32.
AVISO
• Leia as instruções dos dois manuais antes de instalar e utilizar o aparelho.
• As instruções legais estão escritas no início do manual do utilizador.
• Para informações técnicas detalhadas, leia a Ficha do Produto fornecida ou vi-
site o site http://www.erp-equation.com/ac/
F
A
C
E
D
G
4
F
A
C
E
D
G
4
mais de 15 cm
mais de 10 cm
mais de 10 cm
v de 20 cm
mais de 20 cm
mais de 60 cm
Compressor (Interior da unidade)
mais de 25 cm
Disposição das direções da
tubulação
Traseira esquerda
Traseira
direita
Direita
Esquerda
Em baixo
1 Saída de ar
2 Entrada de ar
3 Conexão da tubulação e dos cabos
elétricos
4 Tubo de evacuação
Peças opcionais para a tubulação
A Fita não adesiva
B Fita adesiva
C Braçadeira com parafusos
D Conexão do cabo elétrico entre as
unidades interior e exterior
E Tubo de evacuação
F Material de isolamento térmico
G Tampa do furo de tubulação
Deve ser prestada uma aten-
ção especial ao levantamento
do tubo de evacuação
• As marcas de A a G no
desenho representam
as referências de peças
• A distância entre a uni-
dade interior e o chão
deve ser superior a 2 m.
Fixação da unidade exterior
• Fixe a unidade na horizontal e soli-
damente no betão ou num bloco de
betão com parafusos (10 mm) e porcas
• Quando a unidade for instalada
numa parede, teto ou telhado,
fixe um suporte com fixações,
tomando em consideração terra-
motos e ventos fortes.
• Se houver risco de vibrações que
possam afetar a casa, fixe a uni-
dade com um tapete anti-vibra-
ção
• Se instalar o tubo de evacuação à esquerda, verifique se o orifício está disponível.
• A ilustração acima serve unicamente para referência; deve tomar em consideração as
particularidades do modelo adquirido.
A
B
Ligação bi-split
