26

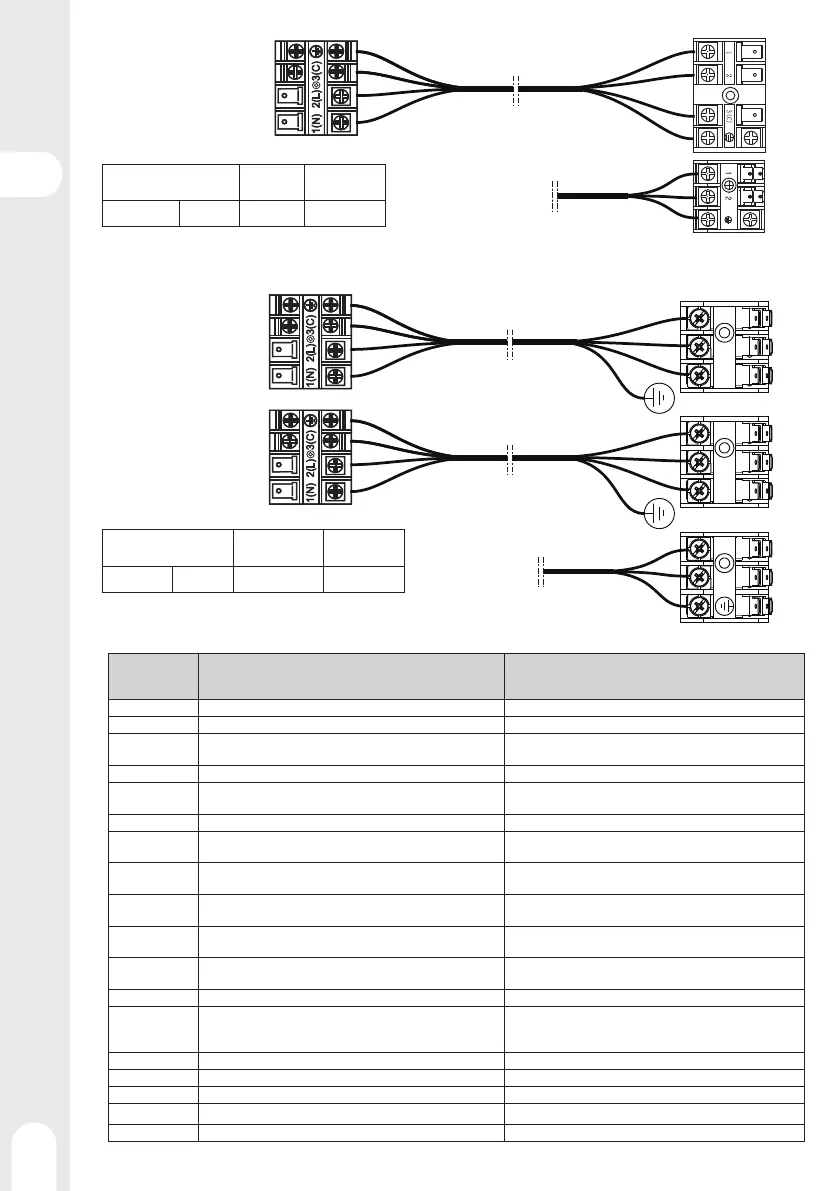

Modelo
Cable de
conexión
Cable de
alimentación
S-AC-10-OUT EQ3-24K 4 G 1.0mm² 3 G 2.5mm²
Modelo
Cable de
conexión
Cable de
alimentación
S-AC-11-OUT EQ3-9+12K 2 x 4 G 1.0mm² 3 G 2.5mm²
1(N) 2(L)
3(C)
1
2
3(C)
1
2
3(C)
1
2
1(N) 2(L)
3(C)
1
2
3(C)
1
2
3(C)
1
2
Unidad
interior
Unidad
interior
Unidad
interior
Cable de conexión
Cable de conexión
Cable de conexión
Cable de alimentación
Cable de alimentación
Unidad exterior
Unidad exterior
Error de mensajes
Número de destel-
los del LED de la
parte frontal
Descripción del defecto Análisis y Diagnóstico
1 Fallo Eeprom Fallo Eeprom de la tabla principal exterior
2 Fallo IPM Fallo IPM
4
Error de comunicación entre el panel principal y el módulo SPDU.
Error de comunicación SPDU
Fallo de comunicaciones durante más de 4min
5 Protección contra la presión elevada Presión elevada del sistema superior a 4,3 MPa
8 Protección de la temperatura de descarga del compresor
Temperatura de descarga del compresor superior a 110 grados
centígrados
9 Funcionamiento anormal del motor CC (corriente continua) Atasco del motor de corriente continua o avería del motor
10 Funcionamiento anormal del sensor del tubo
Cortocircuito o funcionamiento en circuito abierto del sensor
del tubo.
11 Fallo de la sonda térmica de aspiración
Cuando el cableado del compresor es incorrecto o cuando la
conexión es débil
12 Funcionamiento anormal del sensor del ambiente exterior
Cuando el cableado del compresor es incorrecto o cuando la
conexión es débil
13 Funcionamiento anormal del sensor de descarga del compresor
Cortocircuito o funcionamiento en circuito abierto del sensor de
descarga del compresor
15 Error de comunicación entre la unidad interior y la unidad exterior Fallo de comunicaciones durante más de 4min
16 Falta de refrigerante Compruebe si hay una fuga en la unidad.
17 Fallo inverso de la válvula de 4 vías
Alarme e interrupción en caso de detección Tm <= 75 durante 1 min
después del arranque del compresor en modo calefacción 10 min,
confirme el fallo si aparece 3 veces en una hora.
18 Bloquero del compresor (solamente para SPDU) El compresor interior presenta un bloqueo anormal
19 Error de circuito de selección del módulo´ PWM El módulo PWM selecciona el circuito incorrecto
25 Sobreintensidad de la fase U del compresor La corriente de la fase U del compresor es demasiado elevada
25 Sobreintensidad de la fase V del compresor La corriente de la fase V del compresor es demasiado elevada
25 Sobreintensidad de la fase W del compresor La corriente de la fase W del compresor es demasiado elevada
