Instalación

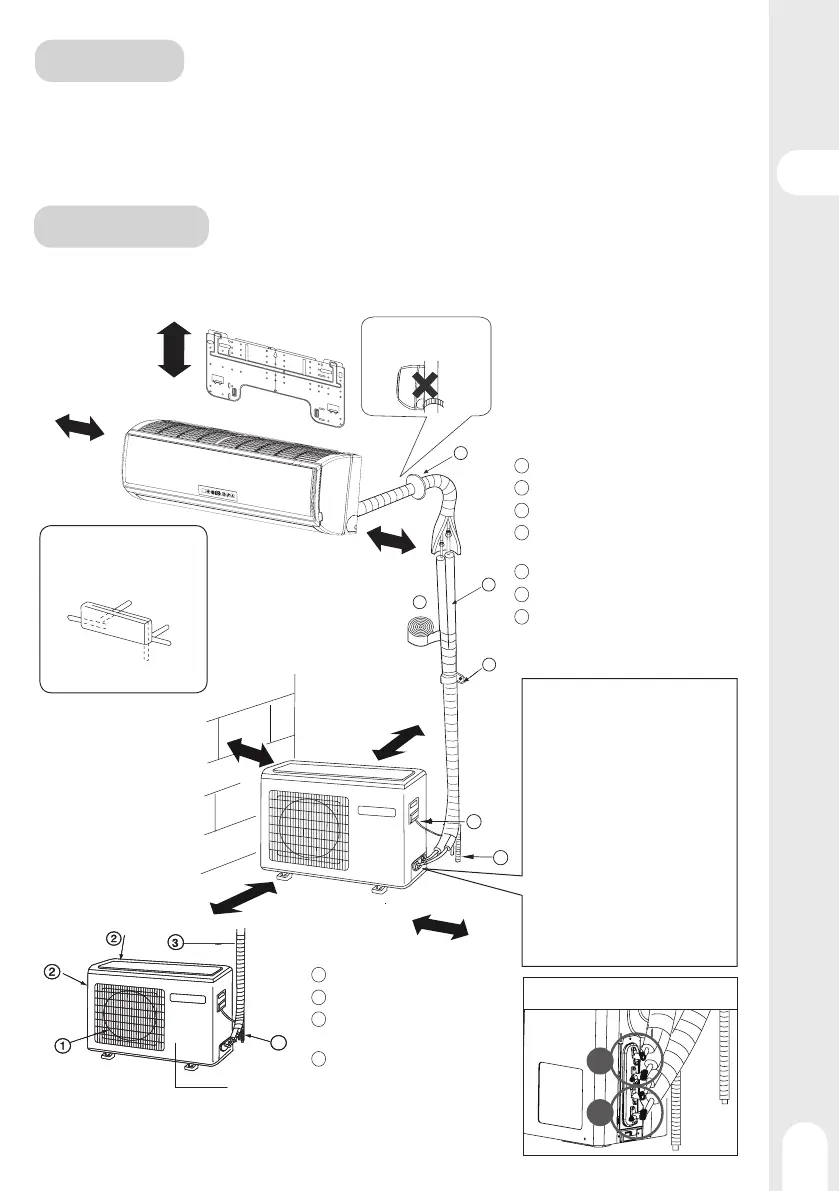

Esquema de instalación de las unidades interiores y exteriores
• Los modelos utilizan el refrigerante R32..
Advertencia
• Consulte las instrucciones de los 2 manuales antes de instalar y de utilizar el aparato.
• Las instrucciones legales se encuentran al principio del manual de utilización.
• Por favor, para instrucciones detalladas, lea la Ficha del Producto que se incluye o
consulte la página web http://www.erp-equation.com/ac/
F
A
C
E
D
G
4
F
A
C
E
D
G
4
más de 15 cm
más de 10 cm
más de 10 cm
más de 20 cm
más de 20 cm
más de 60 cm
Compresor (Interior de la unidad)
más de 25 cm
Disposición de las direc-
ciones de las tuberías
Parte trasera izquierda
Parte trasera
derecha
Derecha
Izquierda
Abajo
1 Salida de aire
2 Entrada de aire
3 Conexión de la tubería y del
cableado eléctrico
4 Tubo de vaciado
Piezas opcionales para las tuberías
A Cinta no adhesiva
B Cinta adhesiva
C Abrazadera con tornillos
D Conexiones del cable eléctrico entre
las unidades interiores y exteriores
E Tubo de vaciado
F Material de aislamiento térmico
G Tapa del agujero de la tubería
Hay que prestar especial
atención a levantar el tubo
de vaciado
• Las marcas de A a G de la
imagen representan las
referencias de las piezas
• La distancia entre la uni-
dad interior y el suelo
debe ser superior a 2m.
Fijación de la unidad exterior
• Fije la unidad horizontalmente y
sólidamente sobre el hormigón o
sobre un bloque de hormigón con
pernos (10mm) y tuercas
• Cuando se debe instalar la unidad
en una pared, un techo o el teja-
do fije un soporte con fijaciones
teniendo en cuenta terremotos y
fuertes vientos.
• En caso de que haya riesgo de
vibraciones que puedan afectar la
casa, fije la unidad con un revesti-
miento antivibración
• Si utiliza el tubo de drenaje de la izquierda asegúrese de que el orificio está disponible.
• La imagen siguiente es solamente una referencia, usted deberá tener en cuenta las particu-
laridades del modelo comprado.
A
B
Conexión bi-split
