34

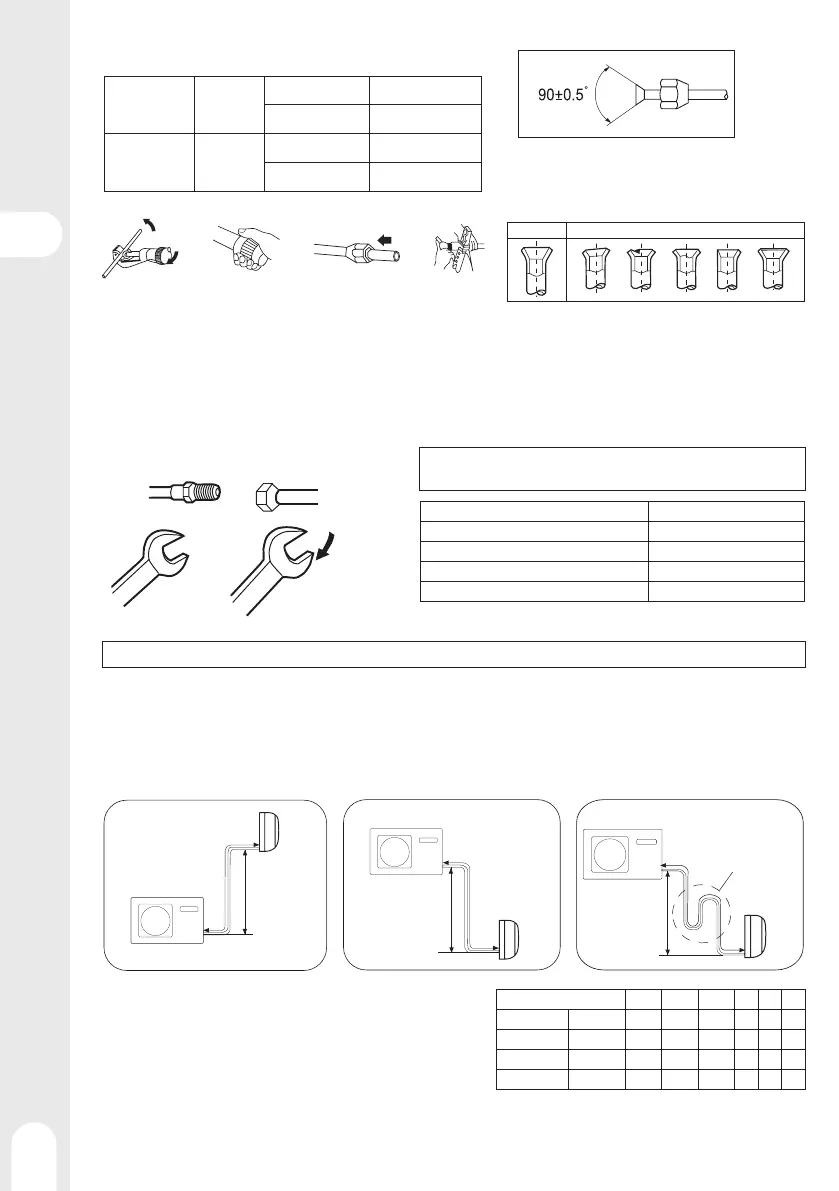

Procedimento de instalação - Conexões
1 - Tamanho dos tubos
S-AC-7-OUT
S-AC-8-OUT
S-AC-11-OUT
EQ3-9K
EQ3-12K
EQ3-9+12K
Tubo de líquido ∅ 6.35 × 0.65 mm
Tubo de gás ∅ 9.62 × 0.65 mm
S-AC-9-OUT
S-AC-10-OUT
EQ3-18K
EQ3-24K
Tubo de líquido ∅ 6.35 × 0.65 mm
Tubo de gás ∅ 12.7 × 0.7 mm
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
• Instale as porcas de alargamento nos tubos a
conectar e a seguir alargue os tubos.
• Cortar • Rebarbar • Inserir a porca • Alargar
em funil
Correto Incorreto
O aperto forçado sem tomar atenção à centragem pode
danificar as roscas e causar fugas de gás.
Meia união
Chave
Unidade
interior
Unidade
interior
Unidade
interior
Coletor de óleo
Unidade exterior
Unidade exterior Unidade exterior
Chave dinamométrica
Porca de alargamento
Lado líquido 6,35 mm (1/4 ")
Lado líquido / gás 9,52 mm (3/8 ")
Cuidado para que partículas como lixo, areia, água, etc. não entrem no tubo.
AVISO
O comprimento standard de um tubo é de C m. Se exceder os D m, a função da unidade será afetada. Se for necessário
alongar o tubo, o refrigerante deve ser carregado de acordo com E g/m. No entanto, a carga de refrigerante deve ser rea-
lizada por um profissional de climatização. Antes de adicionar refrigerante, faça a purga do ar dos tubos de refrigeração e
da unidade interior com uma bomba de vácuo. Em seguida, carregue o refrigerante adicional.
• Altura máxima: Amax
• Se a altura A exceder 5 m, instale um coletor de óleo todos 5 a 7 m
• Comprimento máx: Bmax
• Comprimento mín: Bmin
• Se o comprimento do tubo B exceder os D m, o refrigerante deve ser
carregado a E g/m.
2 - Conexões de tubos
• Quando dobrar um tubo, dê-lhe a maior circunferência possível para não o esmagar; o raio de curvatura deve ser de pelo menos 30 a 40
mm, ou mais.
• Ligue primeiro o lado do gás para facilitar o resto do trabalho.
• O tubo de conexão é reservado para o R32.
