Unidade
interior
Unidade
interior
Unidade
interior
Unidade
interior
Unidade
interior
Unidade interior
Coletor
de óleo
Unidade exterior
Unidade exterior
Unidade exterior
Unidade exterior
Unidade
interior
Unidade interior

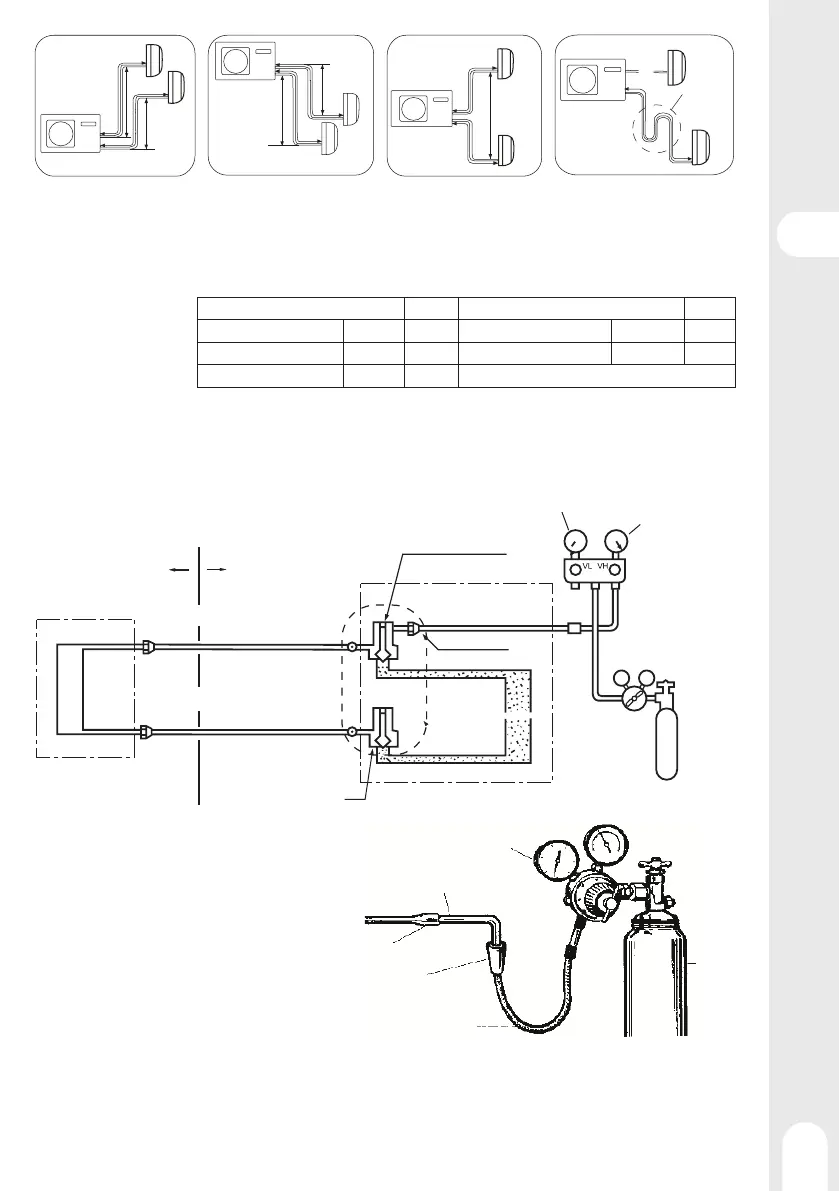

• Altura máx: A1 máx = 15m - A2 máx = 15m - A3 máx = 15m
• Se a altura A exceder 5 m, instale um coletor de óleo todos 5 a 7 m
• Comprimento máx: B1 máx = 20m - B2 máx = 20m - B1 + B2 máx = 30m
• Comprimento mín: B1 min = 3m - B2 min = 3m
• Se o comprimento do tubo B1 + B2 exceder 20 m, o refrigerante deverá ser carregado a 20 g/m.
Procedimento de instalação - Teste de estanqueidade ao ar
Depois de conectar o tubo de refrigerante, execute o teste de estanqueidade ao ar.
• O teste de estanqueidade ao ar utiliza uma garrafa de azoto para pressurizar, dependen-
do do modo de conexão do tubo, conforme mostrado na ilustração a seguir.
• A válvula do gás e do líquido estão fechadas. Para impedir que o azoto entre no sistema
de circulação da unidade exterior, aperte a válvula antes de pressurizar (a válvula do
gás e do líquido).
1 - Aplique uma pressão durante pelo menos 3
minutos a 0,3 MPa (3,0 kg/cm²g)
2 - Aplique uma pressão durante pelo menos 3 mi-
nutos a 1,5 MPa (15 kg/cm²g). Uma fuga grande
será observada.
3 - Aplique uma pressão durante pelo menos 24
horas a 3,0 MPa (30 kg/cm²g). Uma fuga peque-
na será observada.
4 - Verifique se a pressão caiu
Se a pressão não caiu, continue.
Se a pressão caiu, controle o ponto de fuga
Quando pressurizada durante 24 horas, uma
Piezómetro
baixa pressão
Piezómetro alta
pressão
Separador
Garrafa
de azoto
Garrafa
de azoto
Válvula conta
gotas
Válvula de descarga
Abertura de
inspeção
Válvula não retorno completamente
fechada (lado gás)
Válvula não retorno completamente
fechada (lado líquido)
ExteriorInterior
Completamente apertado
Completamente apertado
Peça de alargamento
Peça de alargamento
Unidades interiores
Unidade exterior
Manómetro linear
Manómetro
do cilindro
Junta brasada por capilaridade
Tubo brasado
Conector largo deslizante
Tubo de manutenção
variação de 1°C da temperatura ambiente vai provocar uma variação de 0,01 MPa (0,1 kg/cm²g) da pressão. Isso deve ser corrigido
durante o teste.
5 - Verificação do ponto de fuga
Nas etapas 1) a 3), se a pressão cair, verifique se há fugas em cada junta escutando, tocando, usando água com sabão, etc. para identifi-
car o ponto de fuga. Após confirmar o ponto de fuga, solde-o ou aperte novamente a porca.
Carga máxima de
refrigerante (M):
