36

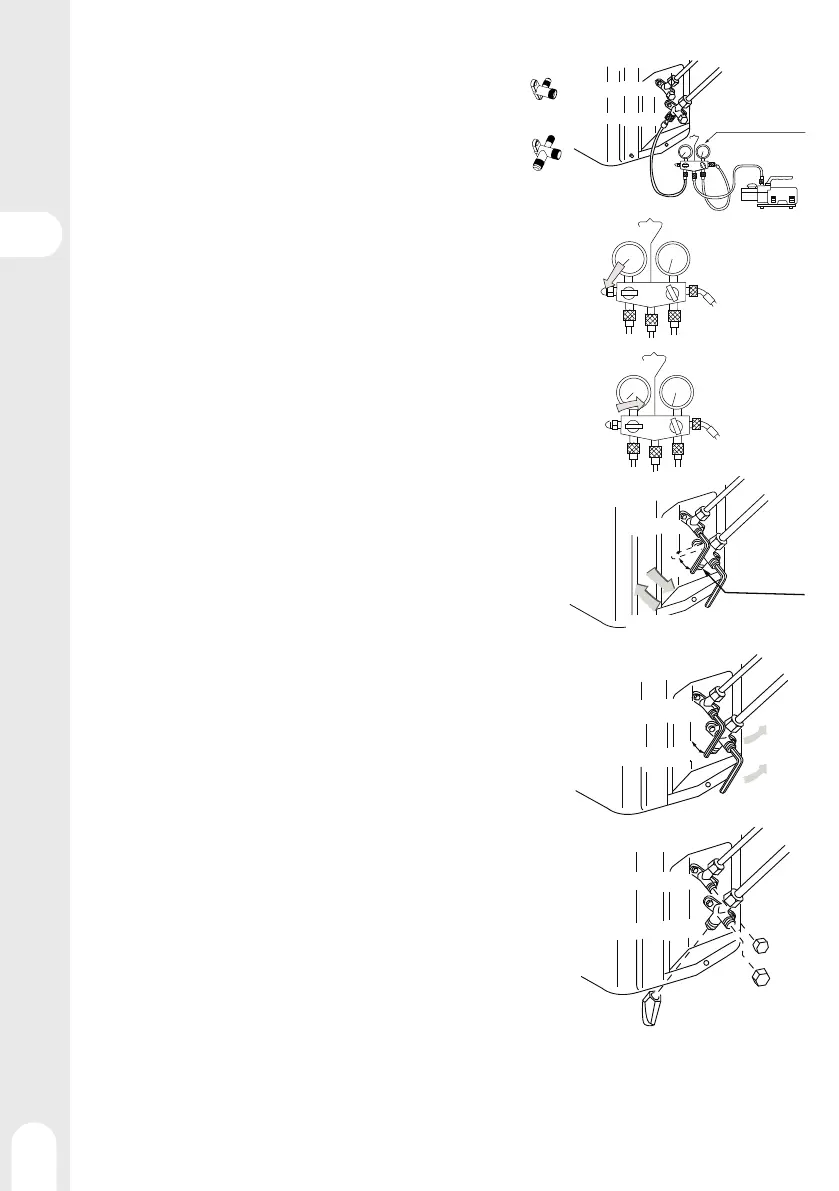

Procedimento de instalação - Vácuo
Método de vácuo de tubulação: utilização da bomba de vácuo
1 - Retire a tampa da porta de serviço da válvula de 3 vias, a tampa da tor-
neira válvula de 2 e de 3 vias. Em seguida, conecte a porta de serviço
na projeção do tubo de carga (parte inferior) do coletor de manómetro.
Em seguida, conecte a projeção do tubo de carga (centro) do coletor de
manómetro na bomba de vácuo.
Válvula de 2 vias
Válvula de 2 vias
Válvula de 2 vias
Válvula de 3 vias
Válvula de 3 vias
Válvula de 3 vias
Porta de serviço
90° durante 6 segundos
Abrir
Fechar
Manómetro de admissão
(R32)
Bomba de vácuo (R32)
Válvula não retorno líquido
Válvula não retorno gás
AVISO
Se o refrigerante do ar condicionado tiver fugas, é necessário retirar todo o refrigerante. Em primeiro lugar faça o vácuo
e depois carregue o refrigerante no ar condicionado com a quantidade indicada na placa sinalética.
2 - Abra o manípulo do coletor de manómetro no nível baixo. Ligue a bomba de vá-
cuo. Se o indicador se mover (para baixo), precipite o estado de vácuo e verifique
a etape 1 novamente
3 - Faça o vácuo durante mais de 15 min. Verifique igualmente o manómetro que
deve indicar 0,1 MPa (-76 cm Hg) no lado baixa pressão. Depois de concluído o
vácuo, feche o manípulo 'Lo' da bomba de vácuo. Verifique o indicador e observe
durante 1 a 2 minutos. Se o indicador recuar apesar do aperto, repita a operação
de alargamento voltando ao início da etapa 3.
4 - Girando no sentido anti-horário, abra a torneira da válvula de 2 vias num ân-
gulo de 90 graus. Cerca de 6 segundos mais tarde, feche a válvula bidirecional e
verifique se há fugas de gás.
5 - Nenhuma fuga de gás? No caso de fuga de gás, aperte as peças de conexão do
tubo. Se não houver mais fugas, continue com a etape 6. Se a fuga de gás per-
sistir, descarregue todo o refrigerante pela porta de serviço. Após ter efetuado o
alargamento e o vácuo, encha com o refrigerante indicado da garrafa.
6 - Desconecte o tubo de carga da porta de serviço, abra a válvula de 2 e 3 vias. Gire
a torneira da válvula no sentido anti-horário.
7 - Para evitar fugas de gás, gire a tampa da porta de serviço e a tampa da torneira
das válvulas de 2 e 3 vias um pouco além do ponto em que o torque aumenta
bruscamente.
