111
Instalare

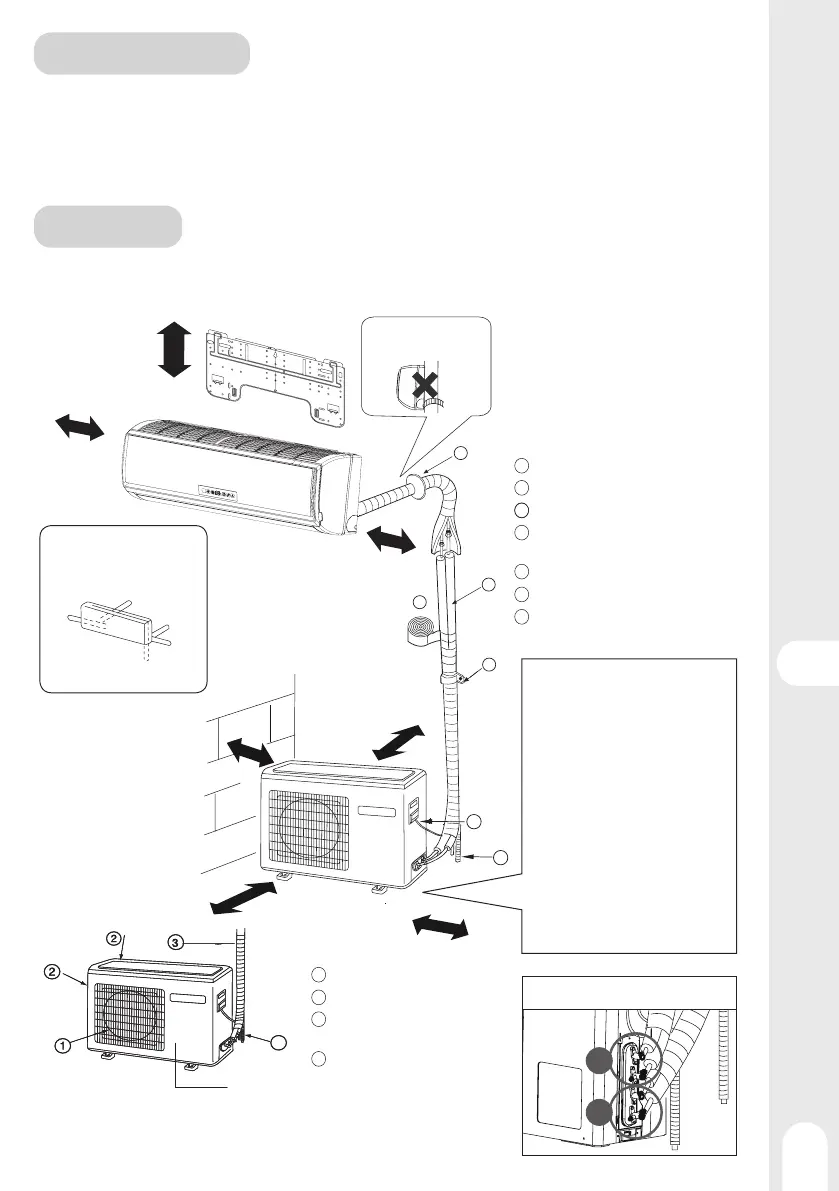

Scheme de instalare pentru unitatea interioară/exterioară
• Modelele adoptă agentul frigorific HFC R32.
AVERTISMENT
• Vă rugăm să citiți instrucțiunile prevăzute în ambele manuale înainte de instalarea și utilizarea unității.
• Instrucțiunile legale sunt prezentate la începutul manualului de utilizare.
• Pentru informații tehnice detaliate, vă rugăm să citiți Fișa tehnică a produsului furnizată, și să accesați
http://www.erp-equation.com/ac/
F
A
C
E
D
G
4
F
A
C
E
D
G
4
mai mult de 15 cm
mai mult de 10 cm
mai mult de 10 cm
mai mult de
20 cm
mai mult de 20 cm
mai mult de 60 cm
Compresor (în interiorul unității)
mai mult de 25 cm
Dispunerea direcțiilor țevii
Stânga spate
Dreapta
spate
Dreapta
Stânga
Dedesubt
Acordați atenție creșterii
nivelului în furtunul de
drenaj
• Marcajele de la A la G
din figură reprezintă
numerele pieselor.
• Distanța dintre unitate
interioară și podea tre-
buie să fie mai mare de
2m.
• Fixarea unității exterioare
• Fixați unitatea pe beton sau un
bloc cu buloane (10 mm) și piulițe
în mod ferm și în poziție orizon-
tală.
• În momentul montării unității pe
suprafața peretelui, plafon sau
acoperiș, fixați ferm un reazem
cu cuie sau cabluri ținând cont de
cutremure și vânt puternic.
• În cazul în care locuința poate
fi afectată de vibrații, fixați uni-
tatea atașând un suport an-
ti-vibrații.
• Dacă utilizați țeava de drenaj pe partea stângă, asigurați-vă că gaura este suficientă.
• Vă rugăm să aveți în vedere produsul achiziționat efectiv, imaginea de mai sus are rol strict
informativ.
1
2
3
4
Orificiu de evacuare aer
Orificiu de admisie aer
Racordarea țevilor și cablurilor
electrice
Furtun de drenaj
A
B
C
D
E
F
G
Piese opționale pentru țevi
Bandă non-adezivă
Bandă adezivă
Garnitură (L.S) cu șuruburi
Conectarea cablului electric pentru interior
și exterior
Furtun de drenaj
Material izolator pentru sistemul de încălzire
Capac pentru orificiul țevii
A
B
Racord bi-split
