75
УСТАНОВКА

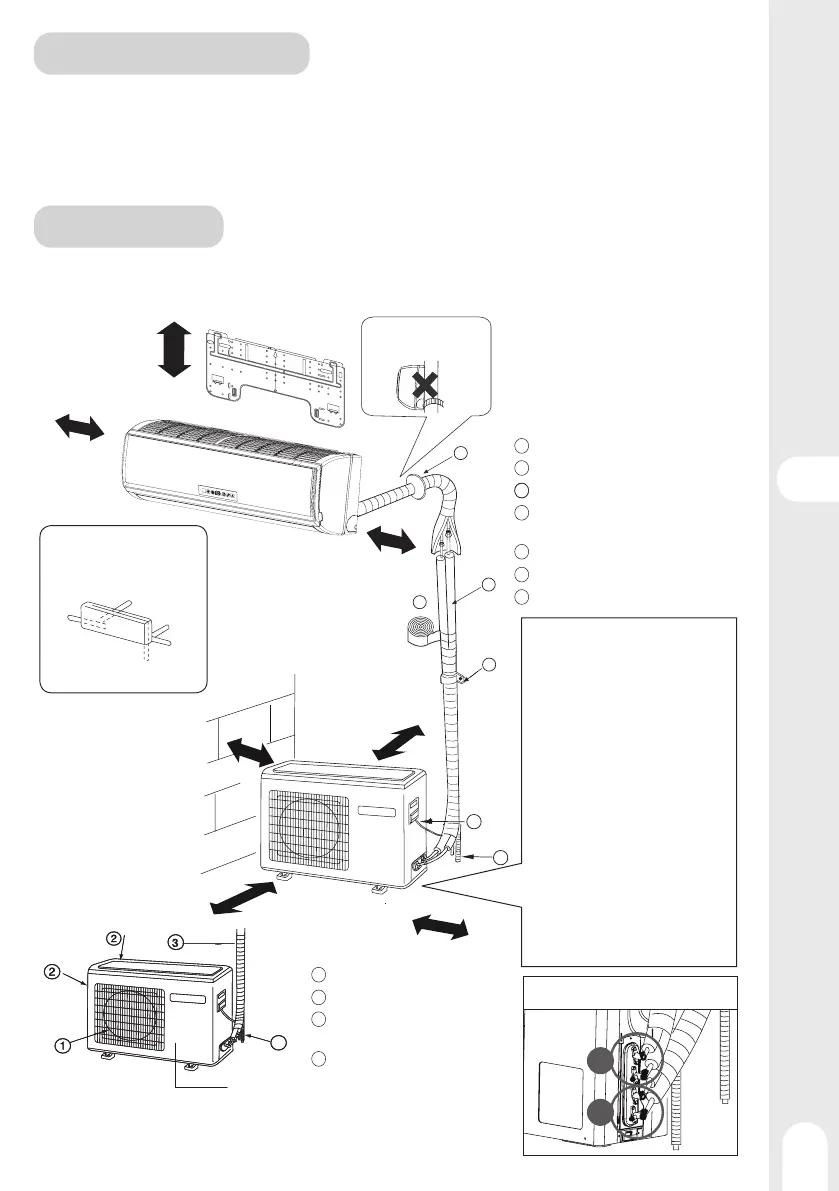

Схема установки внутреннего / внешнего блока
• В данных моделях используется хладагент ГФУ (HFC) R32.
Предупреждение
• Перед установкой и использованием устройства прочитайте инструкции обоих руководств.
• Инструкции правового характера приведены в начале руководства пользователя.
• Для получения подробной технической информации см. прилагаемое
описание товара и веб-сайт http://www.erp-equation.com/ac/
F
A
C
E
D
G
4
F
A
C
E
D
G
4
более 15 см
более 10 cm
более 10 cm
более 20 cm
более 20 cm
более 60 cm
Компрессор (внутри блока)
более 25 cm
Схема расположения
трубопроводов
Задний левый
Задний
правый
Правый
Левый
Нижний
Обратите особое
внимание на подъем
сливного шланга
• Отметки A-G на рисунке
соответствуют номерам
деталей.
• Расстояние между
внутренним блоком
и полом не должно
превышать 2 м..
Крепление внешнего блока
• Надежно зафиксируйте блок
в горизонтальном положении
на бетонном основании или
бетонном блоке с помощью
болтов (10 мм) и гаек.
• В случае установки блока на
стену, крышу или кровлю
надежно закрепите опору с
помощью гвоздей или троса
на случай землетрясения и
сильного ветра.
• Если существует вероятность
воздействия вибрации
на дом, закрепите блок с
использованием вибростойкой
подложки.
• Если сливная труба расположена слева, убедитесь, что отверстие доступно.
• Рисунок выше приведен исключительно для справки, необходимо ориентироваться
на приобретенное изделие.
1
2
3
4
Выпускное отверстие для воздуха
Воздухозаборное отверстие
Подсоединение трубопровода и
электропроводки
Сливной шланг
A
B
C
D
E
F
G
Дополнительные детали для
трубопровода
Неклейкая лента
Клейкая лента
Хомут с винтами
Подключение электрического кабеля
для внутреннего и внешнего блоков
Сливной шланг
Теплоизоляционный материал
Заглушка отверстия для трубопровода
A
B
Соединение bi-split
