73

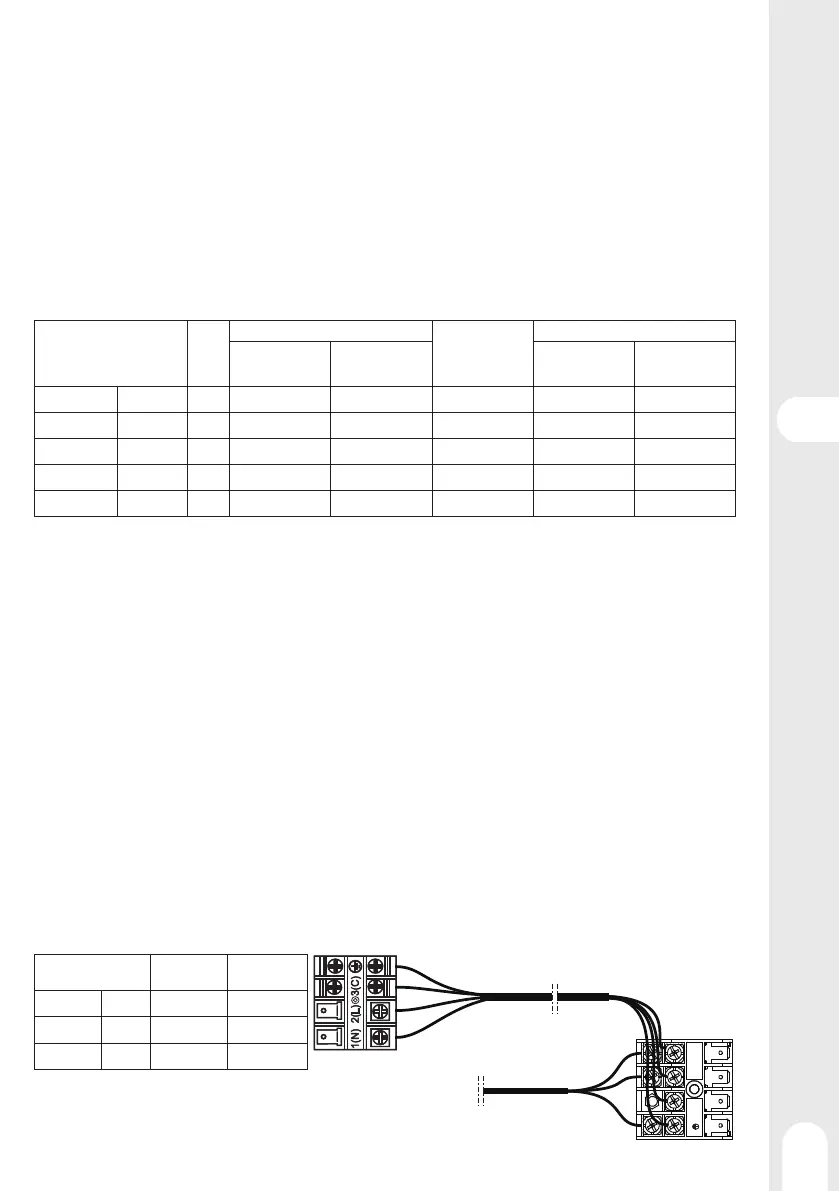

1(N) 2(L)
3(C)
1
2
3(C)
1
2
3(C)
1
2
Jednostka wewnętrzna
Kable podłączeniowe
Kable zasilania
Jednostka zewnętrzna
Procedura instalacji - Podłączenie elektryczne
OSTRZEŻENIE - NIEBEZPIECZEŃSTWO OBRAŻEŃ CIAŁA LUB ŚMIERCI
• Wyłączyć zasilanie przy wyłączniku automatycznym lub wyłączyć zasilanie przed wykonaniem połączeń
elektrycznych.
• Połączenia uziemiające muszą zostać zakończone przed wykonaniem połączeń zasilania.
Środki ostrożności dotyczące okablowania elektrycznego
• Prace związane z okablowaniem elektrycznym muszą być wykonywane przez upoważniony personel,
• Nie należy podłączać więcej niż trzech przewodów do bloku zacisków. Zawsze używać oczkowych końcówek izolowanych.
• Stosować wyłącznie przewody miedziane.
Wybór wielkości kabli zasilających i kabli połączeniowych
Wybrać rozmiary kabli i zabezpieczenie obwodu z poniższej tabeli. (Ta tabela przedstawia kable o długości 20 metrów, przy spadku
napięcia poniżej 2%).
Model Faza
Wyłącznik główny
Minimalny rozmiar
kabla zasilającego
(mm²)
Wyłącznik różnicowoprądowy
Wyłącznik auto-
matyczny (A)
Kalibracja systemu
zabezpieczenia
nadprądowego (A)
Wyłącznik auto-
matyczny (A)
Prąd upływowy
(mA)
S-AC-7-OUT EQ3-9K
1 20 15 1.0 20 30
S-AC-8-OUT EQ3-12K
1 20 15 1.5 20 30
S-AC-9-OUT EQ3-18K
1 25 20 1.5 25 30
S-AC-10-OUT EQ3-24K
1 25 20 2.5 25 30
S-AC-11-OUT EQ3-9+12K
1 25 20 2.5 25 30
• Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez wykwalifikowaną osobę.
• Jeśli bezpiecznik skrzynki sterującej jednostki zewnętrznej jest uszkodzony, wymienić go na typ T 25A 250 V.
• Sposób okablowania musi być zgodny z lokalnymi normami okablowania.
• Przygotować kabel zasilający i kable podłączeniowe,
• Wszystkie kable muszą posiadać europejski certyfikat autentyczności. Jeśli podczas instalacji kable podłączeniowe zostaną przecięte,
upewnić się, że kabel uziemiający jest ostatnim, który zostaje przecięty.
• Wyłącznik automatyczny klimatyzatora musi być wielobiegunowy, a odległość między jego dwoma stykami nie może być mniejsza niż 3
mm. Ten sposób odłączenia musi być wbudowany w stałe okablowanie.
• Odległość między blokami zacisków jednostki wewnętrznej i jednostki zewnętrznej nie może przekraczać 5 metrów. Jeśli odległość ta
jest większa, średnica kabla musi zostać zwiększona zgodnie z lokalnym normami okablowania.
• Zainstalować wyłącznik różnicowoprądowy
Procedura podłączenia przewodów
• Przed zdjęciem panelu w wskazanym kierunku odkręć śruby mocujące z boku
• Podłączyć prawidłowo kable do listwy zaciskowej i zabezpieczyć je opaską kablową w pobliżu listwy zaciskowej.
• Poprowadzić odpowiednio kable i przeprowadzić je przez otwór elektryczny na panelu bocznym.
OSTRZEŻENIE
Kable muszą zostać podłączone w sposób pokazany na poniższym rysunku. Nieprawidłowe okablowa-
nie może spowodować uszkodzenie urządzenia.
Model
Kable
podłączeniowe
Kable zasilania
S-AC-7-OUT EQ3-9K 4 G 1.0mm² 3 G 1.0mm²
S-AC-8-OUT EQ3-12K 4 G 1.0mm² 3 G 1.5mm²
S-AC-9-OUT EQ3-18K 4 G 1.0mm² 3 G 1.5mm²
