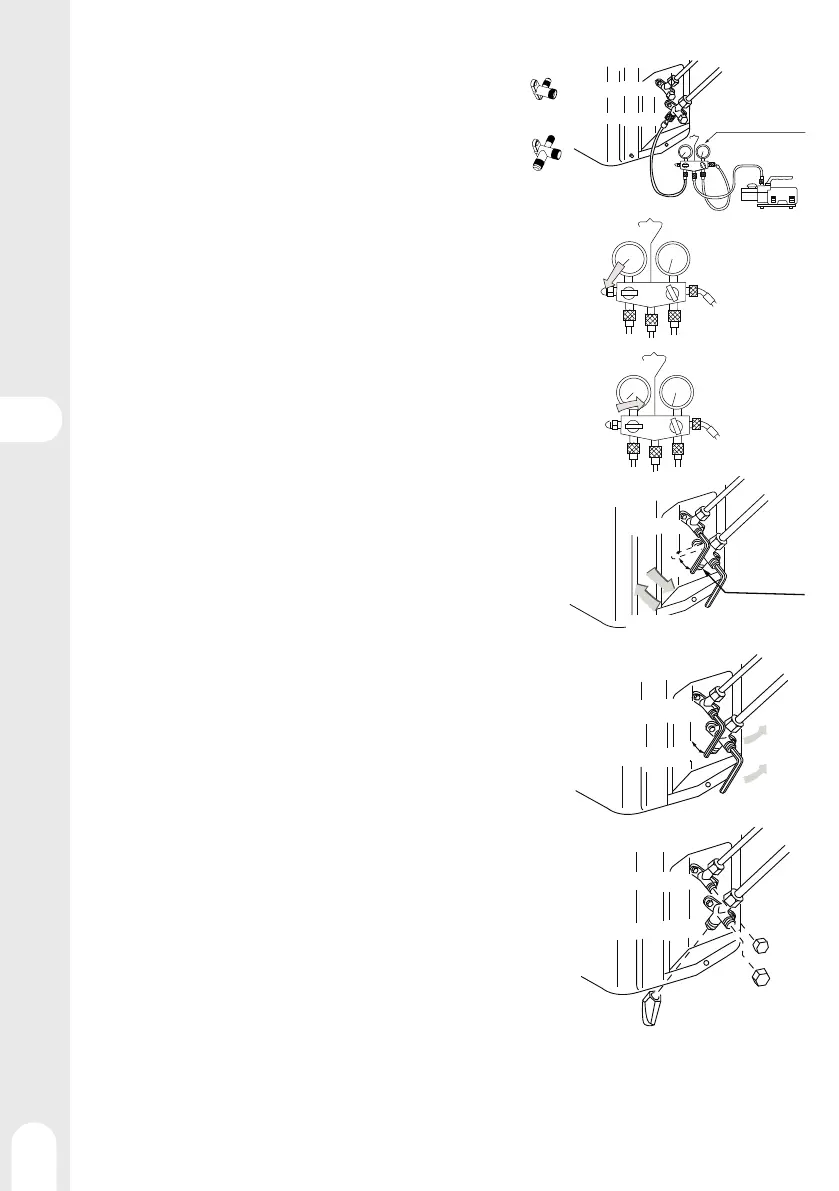

Procedura instalacji - Odsysanie próżniowe
Metoda opróżniania układu: użycie pompy próżniowej
1 - Zdjąć zaślepkę z otworu konserwacyjnego zaworu trójdrogowego, zaś-
lepkę z zaworu dwudrogowego i trójdrogowego. Następnie podłączyć
otwór konserwacyjny do wystającej rury napełniającej (na dole) rozd-
zielacza manometru. W dalszej kolejności podłączyć wystający ele-
ment rury obciążającej (środek) kolektora ciśnieniomierza do pompy
próżniowej.
Zawór dwudrogowy
Zawór dwudrogowy
Zawór dwudrogowy
Zawór trzydrogowy
Zawór trzydrogowy
Zawór trzydrogowy
Orifice d'entretien
90° Pendant 6 secondes
Otworzyć
Zamknąć
Kolektor manometryczny (R32)
Pompa próżniowa (R32)
Zawór odcinający ciecz
Zawór odcinający ciecz
OSTRZEŻENIE
W przypadku wycieku czynnika chłodniczego z klimatyzatora, cały czynnik chłodniczy musi zostać usunięty. Najpierw
utworzyć próżnię, a następnie załadować czynnik chłodniczy do klimatyzatora do ilości podanej na tabliczce znamio-
nowej.
2 - Otworzyć uchwyt rozdzielacza ciśnienia na niskim poziomie. Włączyć pompę
próżniową. Jeśli wskaźnik porusza się (w dół), zwiększyć stan próżni i po-
nownie sprawdzić krok 1.
3 - Wykonywać próbę próżniową w czasie dłuższym niż 15 minut. Należy sprawd-
zić manometr, który powinien wskazywać 0,1MPa (-76cm Hg) po stronie
niskiego ciśnienia. Po wykonaniu próby próżniowej (zastosowaniu podciśnie-
nia) należy zamknąć uchwyt 'Lo' pompy próżniowej. Sprawdzić wskaźnik i
obserwować przez 1 do 2 minut. Jeśli wskaźnik powróci pomimo dokręcenia,
powtórzyć operację kielichowania, powracając do początku kroku 3.
4 - Obracając w kierunku przeciwnym do ruchu wskazówek zegara, otworzyć
zawór dwudrogowy pod kątem 90 stopni. Po około 6 sekundach zamknąć zawór
2-drogowy i sprawdzić, czy nie ma wycieków gazu.
5 - Brak wycieków gazu? W przypadku wycieku gazu należy ponownie dokręcić
elementy przyłączeniowe rury (węża). Jeżeli nie ma więcej nieszczelności,
należy kontynuować procedurę opisaną w punkcie 6. Jeżeli przeciek gazu utr-
zymuje się, należy wypuścić cały czynnik chłodniczy z otworu serwisowego. Po
kielichowaniu i opróżnieniu (próżnia) należy napełnić zalecanym czynnikiem
chłodniczym z cylindra.
6 - Odłączyć rurę ładunkową od otworu serwisowego, otworzyć zawór 2 i 3-dro-
gowy. Obrócić trzpień zaworu w kierunku przeciwnym do ruchu wskazówek
zegara.
7 - Aby zapobiec wyciekom gazu, należy przekręcić pokrywę otworu serwisowego
i pokrywę pokrętła zaworu dwudrogowego i zaworu trójdrogowego nieco bard-
ziej niż punkt, w którym moment obrotowy nagle wzrasta.
