71
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
Jednostka
wewnętrzna
Jednostka
wewnętrzna
Jednostka
wewnętrzna
Jednostka
wewnętrzna
Jednostka
wewnętrzna
Jednostka
wewnętrzna
Pułapka
na olej
Jednostka zewnętrzna
Jednostka zewnętrzna
Jednostka zewnętrzna
Jednostka zewnętrzna
Jednostka
wewnętrzna
Jednostka wewnętrzna

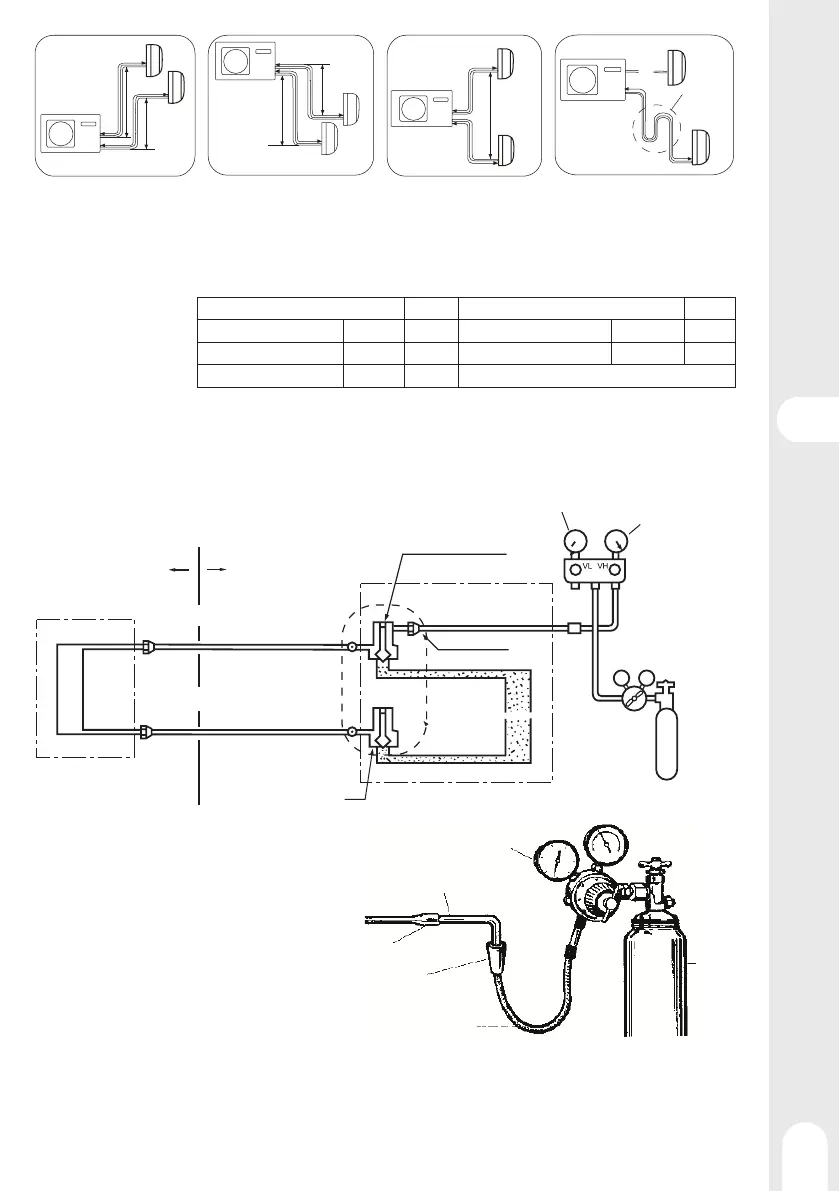

• Maks. Podwyższenie: A1 maks = 15m - A2 maks = 15m - A3 maks = 15m
• Jeżeli wysokość A przekracza 5 m, należy instalować pułapkę olejową co 5-7 m.
• Długość maks: B1 maks = 20m - B2 maks = 20 m - B1 + B2 maks = 30 m
• Długość min: B1 min = 3m - B2 min = 3 m
• Jeżeli długość rury B1+B2 przekracza 20 m, czynnik chłodniczy musi być naładowany do 20 g/m.
Procedura montażu - Próby szczelności powietrznej
Po podłączeniu przewodu czynnika chłodniczego należy przeprowadzić test szczelności
powietrza.
• Test szczelności wykorzystuje butlę z azotem do utrzymywania ciśnienia, w zależności
od sposobu podłączenia przewodu, jak pokazano na poniższym rysunku.
• Zawory gazu i cieczy są zamknięte. Aby azot nie dostał się do układu cyrkulacji jednostki
zewnętrznej, należy dokręcić zawór przed podniesieniem ciśnienia (zawór gazowy i
cieczowy).
1 - Przyłożyć ciśnienie przez co najmniej 3 minuty o
wartości 0,3 MPa (3,0 kg/cm²g).
2 - Przyłożyć ciśnienie przez co najmniej 3 minuty
o wartości 1,5 MPa (15 kg/cm²g), co spowoduje
znaczny wyciek.
3 - Przyłożyć ciśnienie przez co najmniej 24 godz.
O wartości 3,0 MPa (30 kg/cm²g), co spowoduje
znaczny wyciek..
4 - Sprawdzić, czy ciśnienie spadło
Jeśli ciśnienie się nie zmieniło, kontynuować
Jeśli ciśnienie spadło, należy sprawdzić miejsce
wycieku.
Piezometr nisko-
ciśnieniowy
Piezometr wyso-
kociśnieniowy
Separator
mierników
Butla z
azotem
Butla z
azotem
Zawór
upustowy
Zawór spustowy
Właz
Zawór odcinający całkowicie
zamknięty (strona gazu)
Zawór odcinający całkowicie
zamknięty (strona cieczy)
ZewnętrznyWewnętrzny
Całkowicie dokręcone.
Całkowicie dokręcone.
Części złączek kielichowych
Części złączek kielichowych
Jednostki wewnętrzne
Jednostka zewnętrzna
Manometr ciśnienia
liniowego
Manometr do cylindra
Złącze lutowane kapilarnie
Rura lutowana
Szerokie złącze przesuwne
Wąż serwisowy
Przy teście ciśnienia przez 24 godziny, zmiana temperatury otoczenia o 1°C spowoduje zmianę ciśnienia o 0,01MPa (0,1kg/cm²g). Należy
to skorygować podczas testu.
5 - Sprawdzenie miejsca wycieku
W krokach od 1) do 3), w przypadku spadku ciśnienia, należy sprawdzić, czy na żadnym złączu nie ma nieszczelności słuchając, do-
tykając, przy pomocy wody z mydłem itp.. Po znalezieniu miejsca wycieku należy ponownie go zgrzać lub dokręcić nakrętkę.
Maksymalna ilość
czynnika chłodniczego
(M):
