70

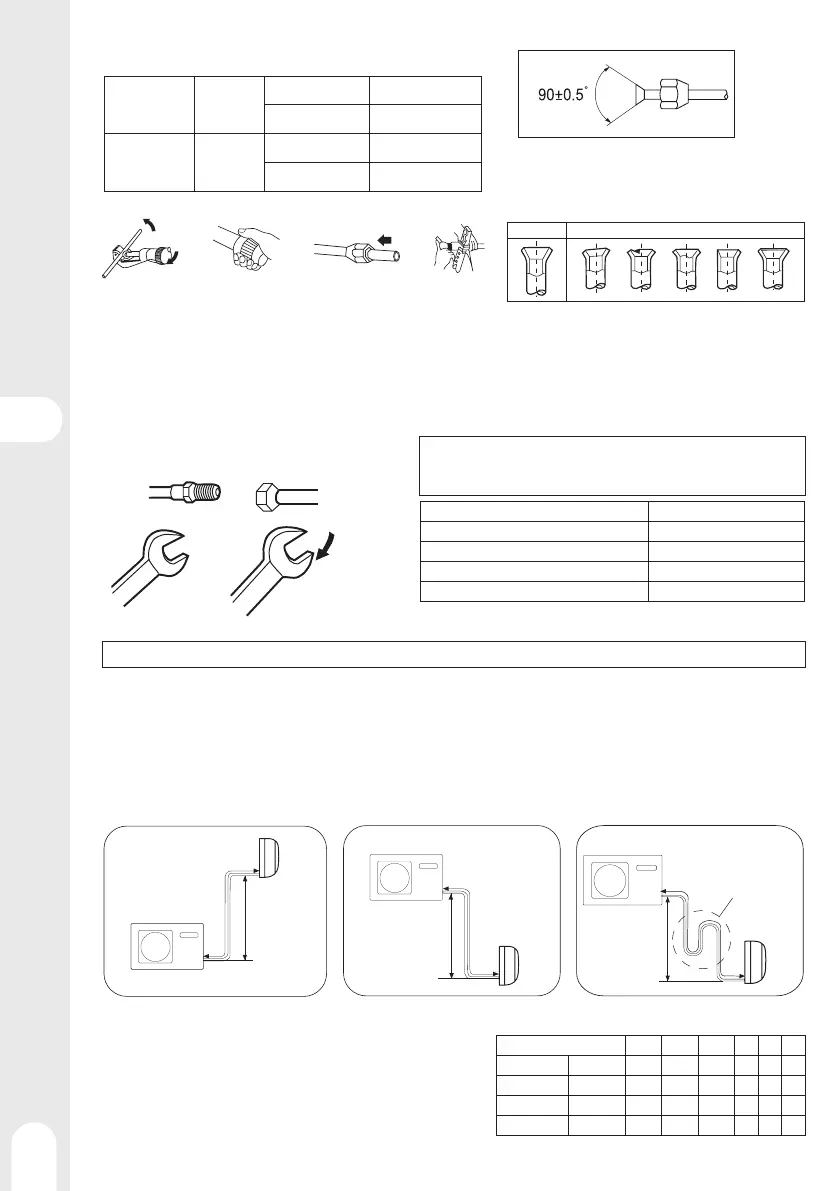

Procedura instalacji - Podłączenia
1 - Rozmiar rur
S-AC-7-OUT
S-AC-8-OUT
S-AC-11-OUT
EQ3-9K
EQ3-12K
EQ3-9+12K
Wąż hydrauliczny ∅ 6.35 × 0.65 mm
Wąż do gazu ∅ 9.62 × 0.65 mm
S-AC-9-OUT
S-AC-10-OUT
EQ3-18K
EQ3-24K
Wąż hydrauliczny ∅ 6.35 × 0.65 mm
Wąż do gazu ∅ 12.7 × 0.7 mm
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
• Zamontować nakrętki kielichowe na podłąc-
zanych rurach, a następnie rozszerzyć (kieli-
chować) rury
• Przyciąć • Usunąć
zadziory
• Włożyć
nakrętkę
• Rozszerzyć
(kielichować)
Prawidłowo Nieprawidłowo
Zbyt mocne dokręcanie bez zwracania uwagi na wy-
centrowanie może uszkodzić gwint i spowodować wyciek
gazu.
Złącze Guillemin
Klucz
Jednostka
wewnętrzna
Jednostka
wewnętrzna
Jednostka
wewnętrzna
Pułapka na olej
Jednostka zewnętrzna
Jednostka zewnętrzna Jednostka zewnętrzna
Klucz
dynamometryczny
Nakrętka kielichowa
Średnica rury (Ø)
Moment dokręcania
Strona cieczy 6,35mm (1/4")
18Nm
Strona cieczy/gazu 9,52mm (3/8")
42 Nm
Gaz 12,7mm (1/2")
55 Nm
Gaz 15,88mm (5/8")
60 Nm
Należy uważać, aby cząsteczki takie jak odpady, piasek, woda itp. nie dostały się do rury.
OSTRZEŻENIE
Standardowa długość rury to C m. Jeśli przekroczy on wartość D m, wpłynie to na działanie urządzenia. W przypadku ko-
nieczności przedłużenia rury, czynnik chłodniczy należy naładować zgodnie z E g/m. Jednakże załadunek czynnika chło-
dniczego musi być przeprowadzany przez specjalistę w dziedzinie klimatyzacji. Przed dodaniem czynnika chłodniczego
należy usunąć powietrze z obiegu chłodniczego i jednostki wewnętrznej za pomocą pompy próżniowej. Następnie należy
napełnić dodatkowym czynnikiem chłodniczym.
Model
Amaks
Bmaks
Bmin
C
D
E
S-AC-7-OUT
EQ3-9K
10
15
3
5
5
20
S-AC-8-OUT
EQ3-12K
10
15
3
5
5
20
S-AC-9-OUT
EQ3-18K
15
25
3
5
7
20
S-AC-10-OUT
EQ3-24K
15
25
3
5
7
20
• Maksymalna wysokość: Amaks
• Jeżeli wysokość A przekracza 5 m, należy instalować pułapkę olejową
co 5-7 m.
• Długość maks: Bmaks
• Długość min: Bmin
• Jeżeli długość rury B przekracza D m, czynnik chłodniczy musi być
naładowany do wartości E g/m.
2 - Złącza rurowe
• Podczas gięcia rury należy nadać jej jak największe zaokrąglenie, aby uniknąć jej zgniecenia; promień krzywizny powinien wynosić co
najmniej 30 do 40 mm lub więcej.
• Najpierw podłącz stronę od gazu, aby ułatwić dalszą pracę.
• Rura przyłączeniowa jest zarezerwowana dla R32.
