113
Citiți înainte de instalare
Materiale pentru țevi
Tipuri de țevi de cupru (referință)
Presiune maximă de operare Agent frigorific aplicabil
3,4 MPa R22, R407C
4,3 MPa R32
• Utilizând acest tabel ca referință, alegeți un sistem de țevi care respectă standardele locale..
Materialele țevilor/Grosime radială
Utilizați țevi realizate din cupru dezoxidat cu fosfor.
Având în vedere că presiunea de operare a unităților care utilizează R32 este mai mare decât cea a unităților care utilizează R22, utilizați
țevi care prezintă cel puțin grosimea radială specificată în graficul de mai jos. (Nu pot fi utilizate țevi cu o grosime radială de 0,65 mm sau
mai puțin.)
Dimensiune (mm)
Dimensiune (inchi)
Grosime radială (mm)
Tip
∅ 6.35
1/4"
0,8t
Țevi de tip O
∅ 9.52
3/8"
0,8t
∅ 12.7
1/2"
0,8t
∅ 15.88
5/8"
1,0t
∅ 19.05
3/4"
1,0t
Tip - țevi 1/2H sau H
• Deși este posibilă utilizarea tipului O pentru țevi cu o dimensiune de până la φ19,05 (3/4“) cu agenți frigorifici convenționali, utilizați țevi de
tip 1/2H pentru unitățile care utilizează R32. (Țevile de tip O pot fi utilizate în cazul în care dimensiunea țevii este de φ19,05, iar grosimea
radială este de 1,2t)
• Tabelul prezintă standardele din Japonia. Utilizând acest tabel ca referință, alegeți un sistem de țevi care respectă standardele locale.

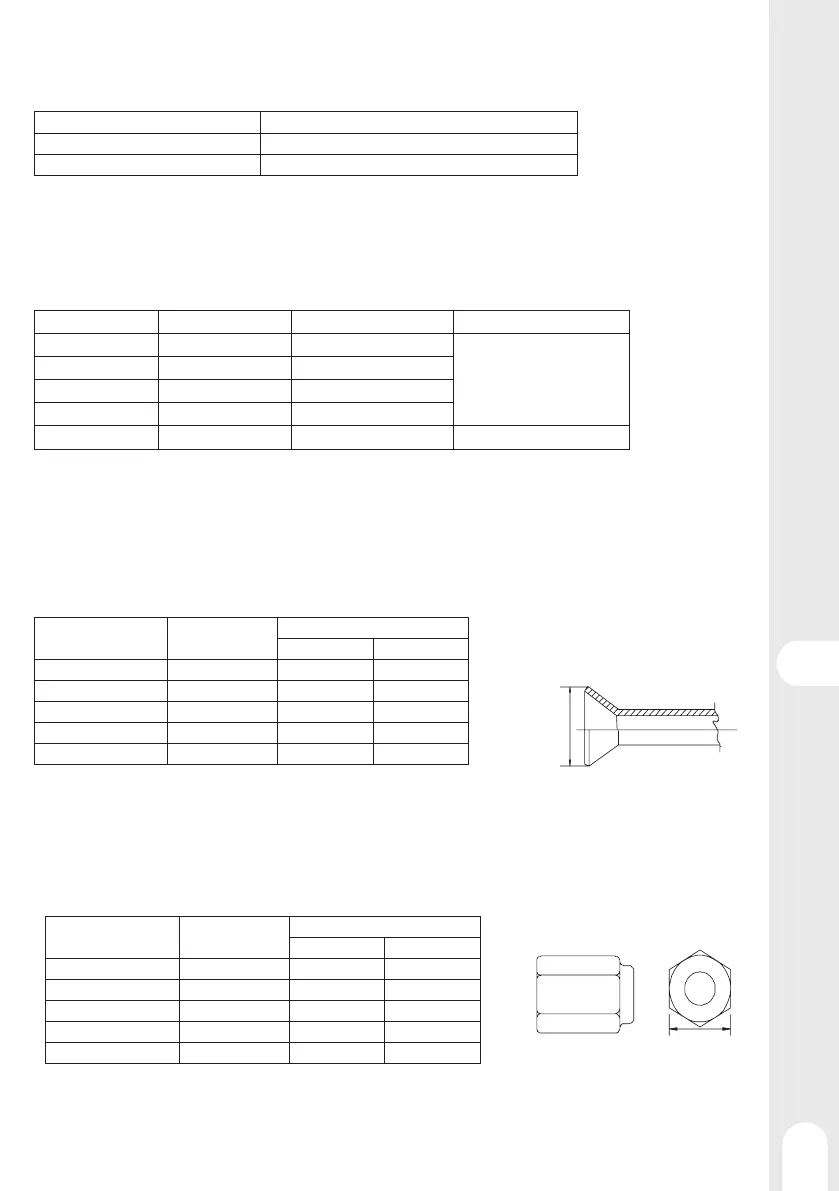

Lărgirea țevilor (numai de tip O și de tip OL)
Dimensiunile de lărgire a țevilor pentru unitățile care utilizează R32 sunt mai mari decât ale celor care utilizează R22 în vederea sporirii
etanșeității.
Dimensiunea de lărgire a țevilor (mm):
Dimensiunea externă a
țevilor (mm)
Dimensiune (inchi)
Dimensiunea A
R32
R22
∅ 6.35
1/4"
9.1
9.0
∅ 9.52
3/8"
13.2
13.0
∅ 12.7
1/2"
16.6
16.2
∅ 15.88
5/8"
19.7
19.4
∅ 19.05
3/4"
24.0
23.3
În cazul în care este utilizat un instrument de racord pentru lărgirea țevilor pentru unitățile care utilizează R32, asigurați-vă că partea
care iese în afară a țevii se încadrează în intervalul 1,0 - 1,5 mm. Este util un manometru pentru țevi din cupru pentru ajustarea lungimii
ieșiturii țevii.
Piuliță de racord
Pentru îmbunătățire rezistenței sunt utilizate piulițe de reacord de tip 2 în loc de tipul 1. Dimensiunea anumitor piulițe de racord a fost, de
asemenea, modificată.
Dimensiunea piuliței de racord (mm)
Dimensiunea externă a
țevilor (mm)
Dimensiune (inchi)
Dimensiunea B
R32
R22
∅ 6.35
1/4"
17.0
17.0
∅ 9.52
3/8"
22.0
22.0
∅ 12.7
1/2"
26.0
24.0
∅ 15.88
5/8"
29.0
27.0
∅ 19.05
3/4"
36.0
36.0
• Tabelul prezintă standardele din Japonia. Utilizând acest tabel ca referință, alegeți un sistem de țevi care respectă standardele locale.
Dimensiunea A
Dimensiunea B
