Procedura de instalare - Unitatea interioară
Selectarea locului de instalare
• Așezați, în mod rigid și fără a provoca vibrații, într-un loc unde corpul poate fi suportat suficient.
• Așezați într-un loc care să nu fie afectat de căldură sau aburul provocat în vecinătate, unde gura de admisie și cea de evacuare ale unității
nu sunt perturbate.
• Așezați într-un loc unde aerul rece poate fi distribuit în întreaga cameră.
• Așezați la distanță de peste 1m față de televizoare, radiouri, aparate wireless și lămpi fluorescente.
• În cazul montării telecomenzii pe un perete, așezați într-un loc unde unitate interioară poate primi semnale atunci când lămpile fluores-
cente din cameră sunt aprinse.

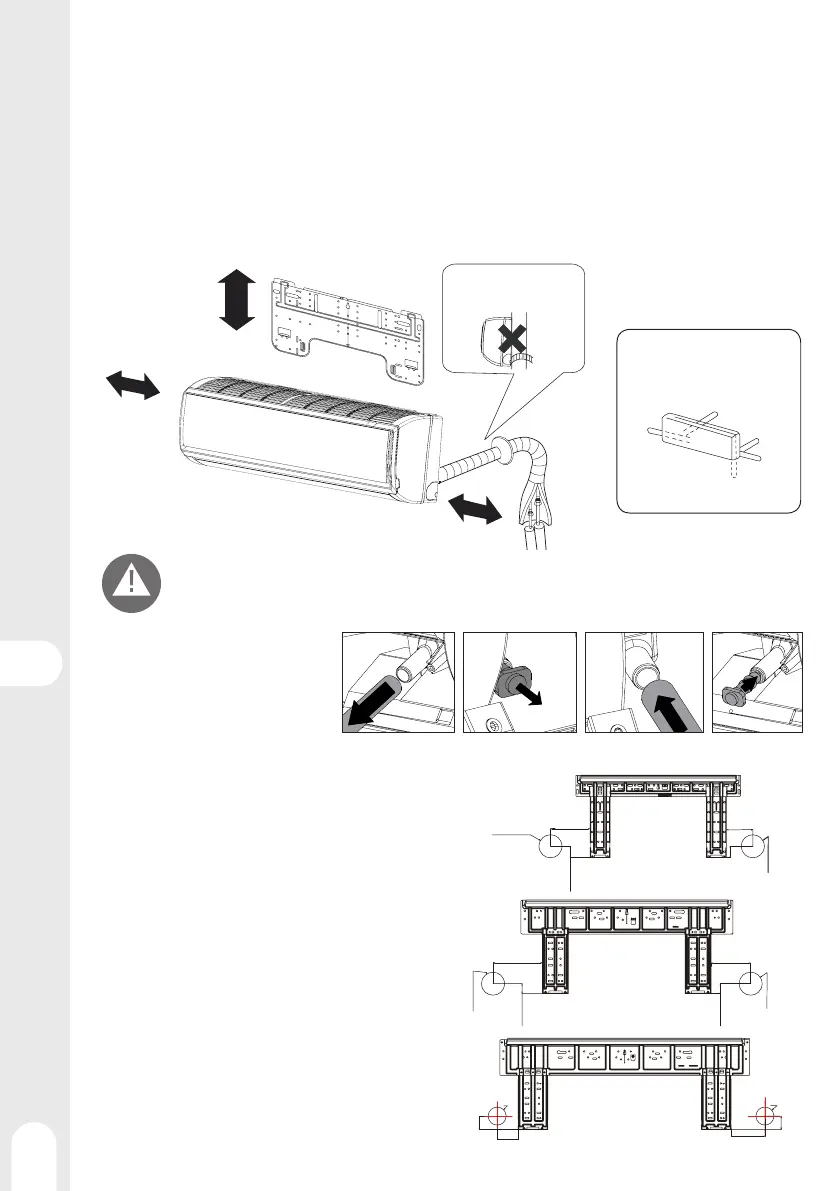

Schemă pentru instalarea unităților interioare
mai mult de 15 cm
mai mult de 10 cm
mai mult de 10 cm
Dispunerea direcțiilor țevii
Acordați atenție creșterii
nivelului în furtunul de
drenaj
Distanța dintre unitate interioară și podea trebuie să fie mai mare de 2m.
Vă rugăm să aveți în vedere produsul achiziționat efectiv, imaginea de mai sus are rol strict informativ.
Fixarea plăcii de montaj și poziționarea găurii pe perete
1 - În baza stâlpilor sau buiandrugilor învecinați, efectuați
o nivelare corespunzătoare a plăcii care urmează să fie
fixată pe perete, apoi fixați temporar placa cu un cui din
oțel.
2 - Asigurați, încă o dată, nivelul corespunzător al plăcii,
atârnând un cablu cu o greutate de partea superioară
centrală a plăcii, apoi fixați în siguranță placa cu cuiul
de ancorare din oțel.
3 - Determinați locul găurii de pe perete A/C utilizând o
ruletă
A=150mm
C=120mm
C=113mm
B=
Ø
60mm
A=70mm
Ø
60mm
B=
Ø
60mm
B=
Ø
60mm
30mm
45mm
45mm
30mm
35mm
35mm
B=
Ø
60mm
A=120mm
C=80mm
B=
Ø
60mm
Stânga spate
Dreapta
spate
Dreapta
Stânga
Dedesubt
Deplasarea țevii de vidanjare
Țeava de vidanjare poate fi plasată la
alegere pe dreapta sau pe stânga
1 - Debranșați țeava
2 - Scoateți bușonul din partea opusă
3 - Conectați țeava în partea opusă
4 - Puneți bușonul înapoi la locul lui pe țeavă
