Leia antes da instalação

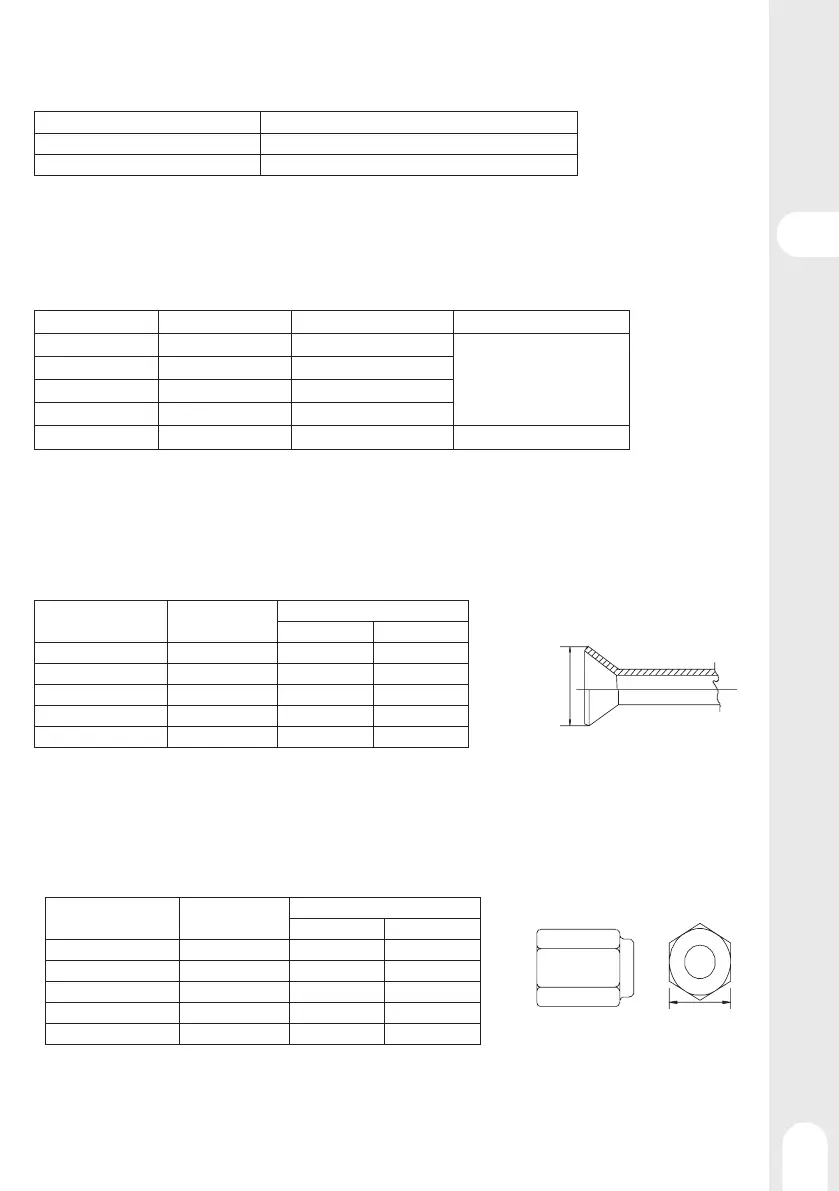

Materiais dos tubos
Tipos de tubos de cobre (referência)
Pressão de funcionamento máxima Refrigerantes aplicáveis
3,4 MPa R22, R407C
4,3 MPa R32
• Utilize tubos que respeitem as normas locais.
Materiais dos tubos / espessura radial
Utilize tubos de cobre desoxidado com fósforo.
A pressão de funcionamento das unidades que utilizam R32 é maior do que a pressão das unidades que utilizam R22. Utilize tubos com
uma espessura radial pelo menos igual às indicações da tabela abaixo. (Tubos com espessura radial inferior ou igual a 0,7 mm não devem
ser utilizados.)
Tubos em O
• Embora seja possível utilizar tubos em O com tamanho máximo de até 19,05 (3/4") com refrigerantes convencionais, utilize tubos em 1/2H
para as unidades que utilizam refrigerante R32. (Os tubos em O podem ser utilizados se o tamanho for 19, 05 e a espessura radial for 1,2t.)
• A tabela indica as normas aplicadas no Japão. Utilize esta tabela como referência e escolha os tubos conformes com as normas locais
Ferramenta de alargamento (tubos em O e OL unicamente)
Para aumentar a estanqueidade, as dimensões de alargamento das unidades que utilizam refrigerante R32 são superiores às das unidades
que utilizam refrigerante R22.
Dimensões de alargamento (mm):
dos tubos (mm)
(polegadas)
Se uma ferramenta de alargamento do tipo com embreagem for ulizada para usinar alargamentos em unidades que utilizam refrige-
rante R32, a parte saliente do tubo deve fazer entre 1,0 e 1,5 mm. Utilize o medidor de tubo de cobre para ajustar o comprimento da peça
saliente.
Porca de alargamento
As porcas de alargamento tipo 2 são utilizadas, no lugar de porcas do tipo 1, para aumentar a resistência. O tamanho de algumas porcas de
alargamento também foi modificado.
Dimensões das porcas de alargamento (mm)
dos tubos (mm)
(polegadas)
• A tabela indica as normas aplicadas no Japão. Utilize esta tabela como referência e escolha tubos conformes com as normas locais.
Dimensão A
Dimensão B
