44
Procedura d'installazione - Unità interna
Scelta di un sito d'installazione
• Il sito deve essere solido, non suscettibile a vibrazioni e orire un supporto suciente per l'unità.
• Il sito non deve essere esposto al calore o al vapore generati dall'ambiente e deve garantire che l'entrata e l'uscita dell'unità non siano
ostacolate.
• Il sito deve permettere di diondere l'aria fredda in tutto il locale.
• Selezionare un luogo ad una distanza di almeno un metro rispetto a dispositivi TV, radio, dispositivi senza filo e lampade fluorescenti.
• In caso di fissaggio del telecomando su un muro, selezionare un sito in modo che l'unità interna possa ricevere il segnale se una lampada
fluorescente è accesa nel locale.

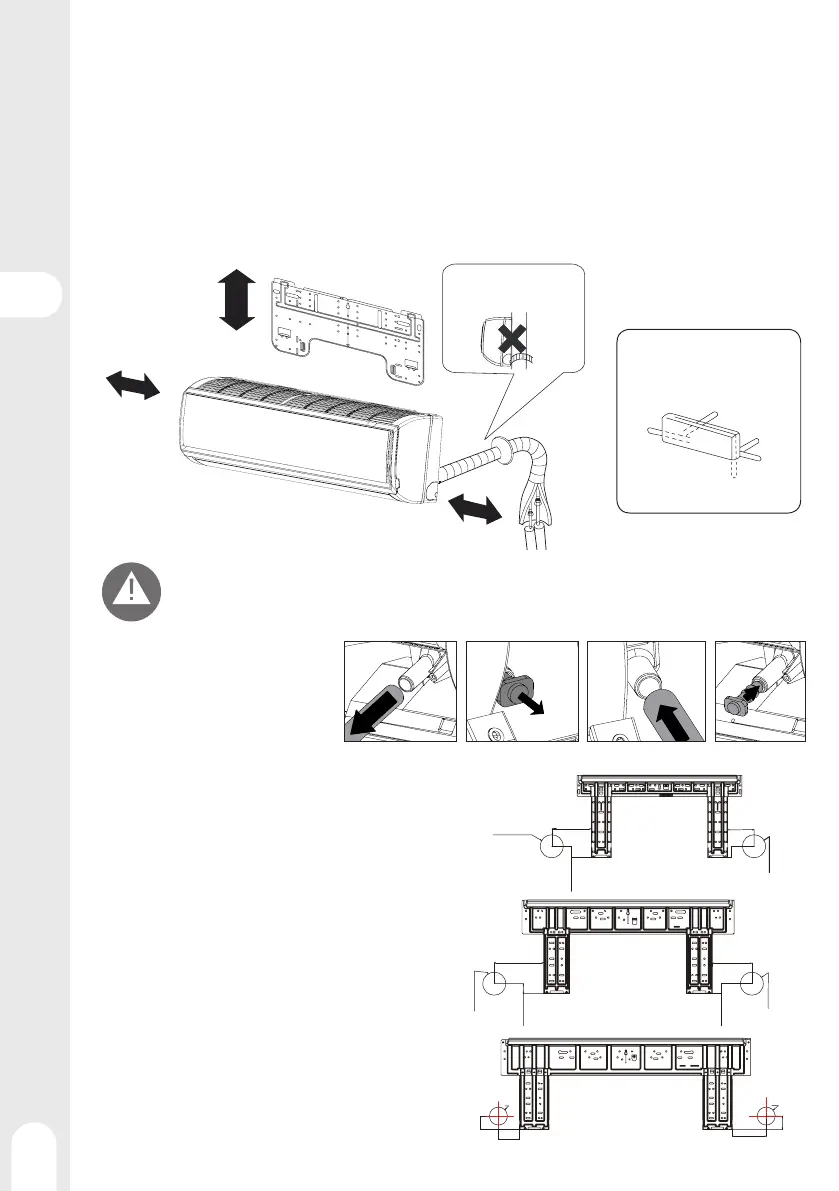

Schema d'installazione delle unità interne
più di 15 cm
più di 10 cm
più di 10 cm
Orientamento dei tubi
Prestare particolarmente
attenzione al sollevamento
del tubo di scarico.
La distanza tra l'unità interna ed il pavimento deve essere superiore a 2 m.
L'illustrazione seguente viene indicata solamente a titolo di riferimento. Bisogna tenere conto delle eet-
tive particolarità del modello acquistato.
Installazione della staa di fissaggio e posizione del
buco nel muro.
1 - Eseguire un livellamento della staa da fissare al
muro, tenendo conto dei pilastri o architravi che si
trovino attorno, infine attaccare la staa in maniera
temporanea con un chiodo d'acciaio.
2 - Assicurarsi di nuovo che il livello della piastra sia
appropriato, sospendendo un filo a piombo dal bordo
superiore, al centro della piastra, infine fissare solida-
mente la staa con viti e tasselli appropriati.
3 - Individuare il punto per il buco con un metro a nastro.
A=150mm
C=120mm
C=113mm
B=
Ø
60mm
A=70mm
B=
Ø 60mm
B=
Ø 60mm
B=
Ø
60mm
30mm
45mm
45mm
30mm
35mm
35mm
B=
Ø 60mm
A=120mm
C=80mm
B=
Ø
60mm
Dietro a sinistra
Dietro a
destra
Destra
Sinistra
Sotto
Spostamento del tubo di scarico
Il tubo di scarico può essere installato a
destra o a sinistra:
1 - Staccare il tubo
2 - Togliere il tappo sul lato opposto
3 - Attaccare il tubo sul lato opposto
4 - Mettere il tappo dove c'era prima il tubo
