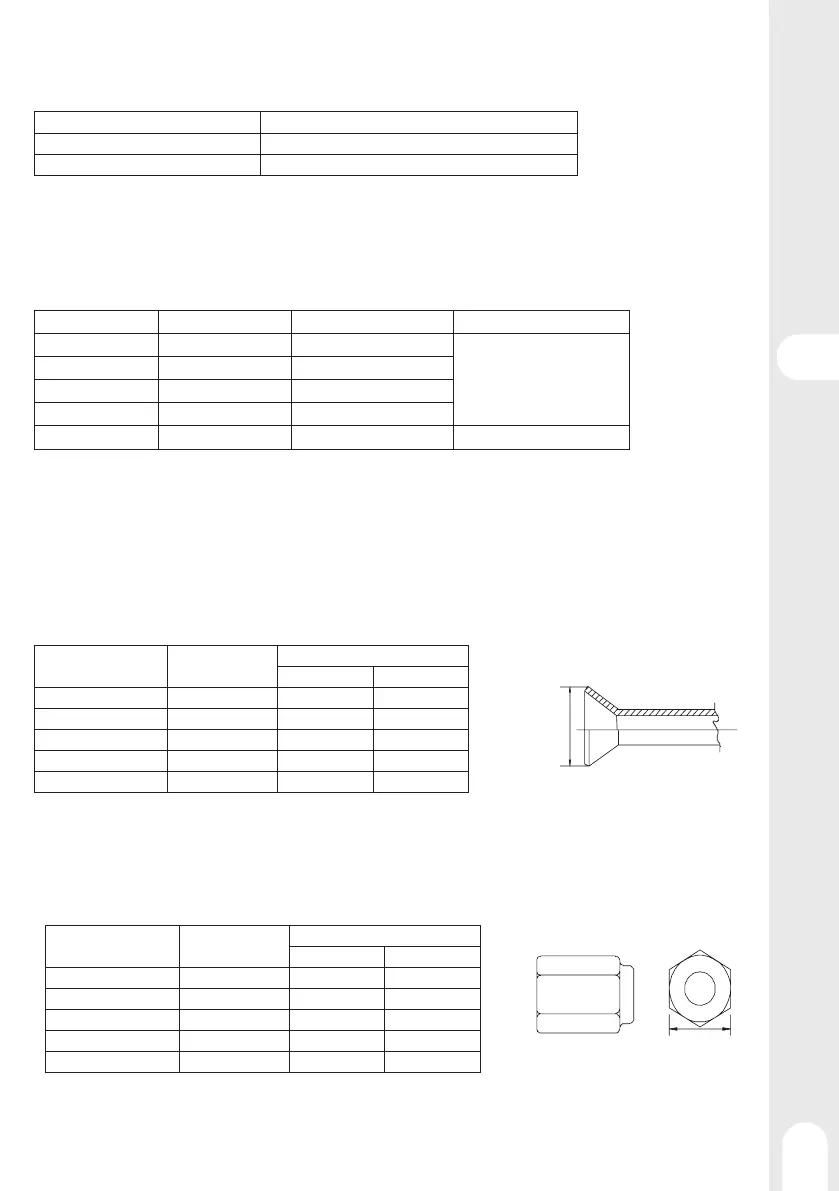

Διαβάστε πριν την εγκατάσταση.
Υλικά σωλήνα
Είδη σωλήνων χαλκού (ενδεικτικά)
Μέγιστη πίεση λειτουργίας Κατάλληλο ψυκτικό μέσο
3,4 MPa R22, R407C
4,3 MPa R32
• Να χρησιμοποιείτε σωλήνες που πληρούν τις τοπικές προδιαγραφές.
Υλικά σωλήνων/ακτινικό πάχος
Να χρησιμοποιείτε σωλήνες από χαλκό αποξειδωμένο με φώσφορο.
Εφόσον η πίεση λειτουργίας των μονάδων που χρησιμοποιούν R32 είναι υψηλότερη από αυτή των μονάδων που χρησιμοποιούν R22,
να χρησιμοποιείτε σωλήνες με ακτινικό πάχος που να πληροί τουλάχιστον τις προδιαγραφές του παρακάτω πίνακα. (Δεν πρέπει να
χρησιμοποιούνται σωλήνες με ακτινικό πάχος 0,65mm ή μικρότερο.)
Μέγεθος (mm)
Μέγεθος (in)
Ακτινικό πάχος (mm)
Τύπος
∅ 6.35
1/4"
0,8t
Σωλήνες τύπου Ο
∅ 9.52
3/8"
0,8t
∅ 12.7
1/2"
0,8t
∅ 15.88
5/8"
1,0t
∅ 19.05
3/4"
1,0t
Σωλήνες τύπου 1/2H ή Η
• Παρόλο που υπάρχει και η δυνατότητα χρήσης σωλήνα τύπου Ο μεγέθους έως 19,05 (3/4") με συμβατά ψυκτικά μέσα, να χρησιμοποιείτε
σωλήνες τύπου 1/2Η για μονάδες συμβατές με R32. (Οι σωλήνες τύπου Ο μπορούν να χρησιμοποιηθούν εάν το μέγεθος του σωλήνα είναι 19,05
και το ακτινικό πάχος 1,2 t.)
• Στον πίνακα παρουσιάζονται οι προδιαγραφές που ισχύουν για την Ιαπωνία. Διαλέξτε σωλήνες που να πληρούν τις τοπικές προδιαγραφές
χρησιμοποιώντας τον πίνακα ως αναφορά.
Εργαλείο εκχείλωσης σωλήνα (μόνο τύπου-Ο και ΟL)
Οι διαστάσεις εκχείλωσης για τις μονάδες που χρησιμοποιούν R32 είναι μεγαλύτερες από αυτές των μονάδων που χρησιμοποιούν R22,
προκειμένου να αυξηθεί η αεροστεγανότητα.
Διαστάσεις εκχείλωσης (mm):
Εξωτερικές διαστάσεις
σωλήνων (mm)
Μέγεθος (in)
Διάσταση Α
R32
R22
∅ 6.35
1/4"
9.1
9.0
∅ 9.52
3/8"
13.2
13.0
∅ 12.7
1/2"
16.6
16.2
∅ 15.88
5/8"
19.7
19.4
∅ 19.05
3/4"
24.0
23.3
Εάν χρησιμοποιηθεί εκτονωτικό με συμπλέκτη για την εκχείλωση των μονάδων που χρησιμοποιούν R32, το προεξέχον τμήμα του σωλήνα πρέπει
να είναι μεταξύ 1,0 και 1,5 mm. Χρησιμοποιήστε τον μετρητή σωλήνων χαλκού για να προσαρμόσετε το μήκος του τμήματος που προεξέχει.
Παξιμάδι
Τα παξιμάδια τύπου 2 χρησιμοποιούνται αντί των παξιμαδιών τύπου 1 για την αύξηση της αντίστασης. Το μέγεθος ορισμένων παξιμαδιών έχει
αλλάξει επίσης.
Διάσταση παξιμαδιού (mm)
Εξωτερικές διαστάσεις
σωλήνων (mm)
Μέγεθος (in)
Διάσταση B
R32
R22
∅ 6.35
1/4"
17.0
17.0
∅ 9.52
3/8"
22.0
22.0
∅ 12.7
1/2"
26.0
24.0
∅ 15.88
5/8"
29.0
27.0
∅ 19.05
3/4"
36.0
36.0
• Στον πίνακα παρουσιάζονται οι προδιαγραφές που ισχύουν για την Ιαπωνία. Διαλέξτε σωλήνες που να πληρούν τις τοπικές προδιαγραφές
χρησιμοποιώντας τον πίνακα ως αναφορά.
Διάσταση Α
Διάσταση B
