59
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
Εσωτερική
μονάδα
Εσωτερική
μονάδα
Εσωτερική
μονάδα
Εσωτερική
μονάδα
Εσωτερική
μονάδα
Εσωτερική μονάδα
Παγίδα
λαδιού
Εξωτερική μονάδα
Εξωτερική μονάδα
Εξωτερική μονάδα
Εξωτερική μονάδα
Εσωτερική
μονάδα
Εσωτερική μονάδα

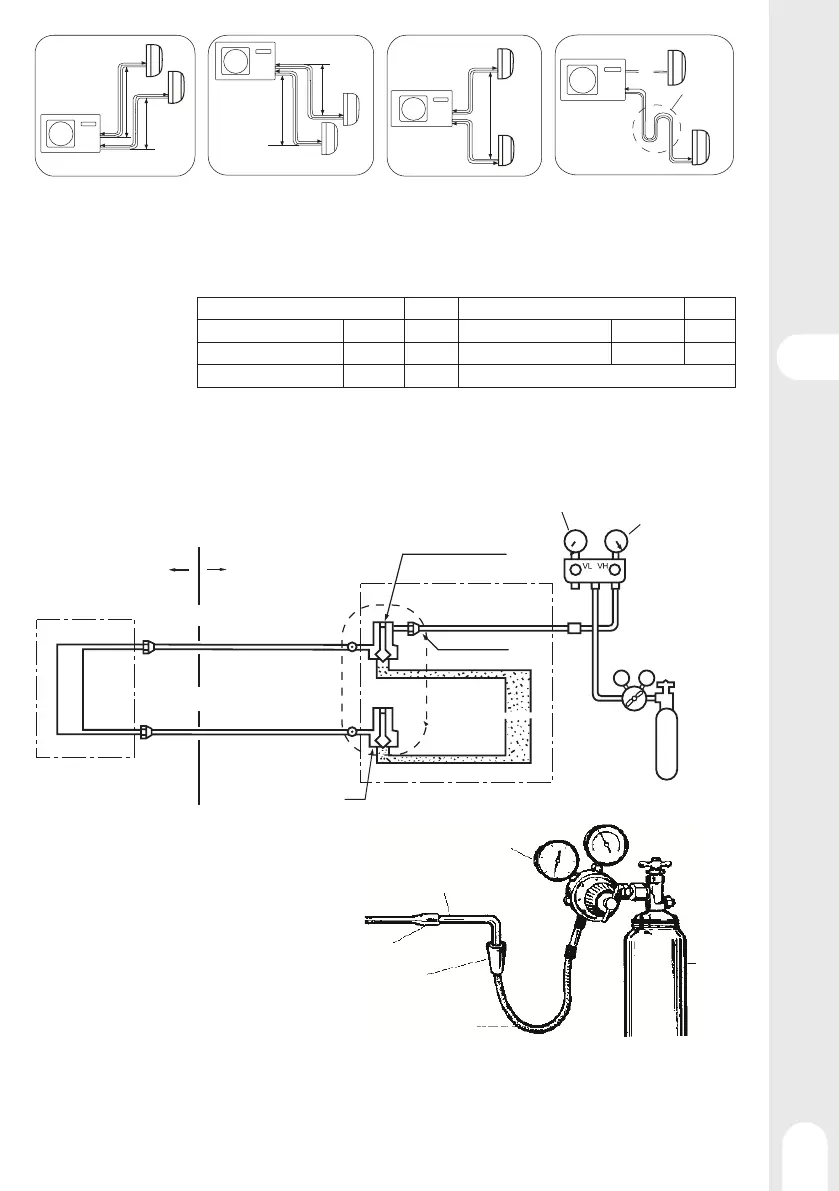

• Μέγιστο ύψος: A1 max= 15 m - A2 max = 15 m - A3 max = 15 m
• Σε περίπτωση που το ύψος Α είναι μεγαλύτερο από 5m, θα πρέπει να εγκατασταθεί παγίδα λαδιού σε κάθε 5-7 m.
• Μέγιστο μήκος: B1 max = 20 m - B2 max = 20 m - B1 + B2 max = 30 m
• Ελάχιστο μήκος: B1 min = 3 m - B2 min = 3 m
• Σε περίπτωση που το συνολικό μήκος του σωλήνα (Β1+Β2) είναι μεγαλύτερο από 20m, η πλήρωση ψυκτικού μέσου πρέπει να γίνεται στα 20 g/m.
Διαδικασία εγκατάστασης - Δοκιμή αεροστεγανότητας
Μόλις ολοκληρωθεί η σύνδεση του σωλήνα ψυκτικού μέσου, πρέπει να διενεργηθεί δοκιμή
αεροστεγανότητας.
• Για τη δοκιμή αεροστεγανότητας χρησιμοποιείται μια φιάλη αζώτου για την αύξηση της πίεσης,
ανάλογα με τον τρόπο σύνδεσης του σωλήνα, όπως φαίνεται στην παρακάτω εικόνα.
• Η βαλβίδα αερίου και η βαλβίδα υγρού πρέπει να είναι κλειστές. Προκειμένου να αποτρέψετε το
άζωτο από το να εισέλθει στο σύστημα κυκλοφορίας της εξωτερικής μονάδας, σφίξτε τη βαλβίδα
πριν την αύξηση της πίεσης (αφορά βαλβίδες αερίου και υγρού).
1 - Εφαρμόστε πίεση για τουλάχιστον 3 λεπτά στα
0,3MPa (3,0 kg/cm²g).
2 - Εφαρμόστε πίεση για τουλάχιστον 3 λεπτά στα
1,5 MPa (15 kg/cm²g). Θα εντοπιστεί τυχόν μεγάλη
διαρροή.
3 - Εφαρμόστε πίεση για περίπου 24 ώρες στα 3,0
MPa (30 kg/cm²g). Θα εντοπιστεί τυχόν μικρή
διαρροή.
4 - Ελέγξτε για ενδεχόμενη πτώση πίεσης.
Εάν δεν υπάρχει πτώση της πίεσης, τότε συνεχίστε.
Εάν υπάρχει πτώση πίεσης, ελέγξτε το σημείο
διαρροής.
Πιεζόμετρο
χαμηλής πίεσης
Πιεζόμετρο
υψηλής πίεσης
Διαχωριστής
Φιάλη
αζώτου
Φιάλη
αζώτου
Ανεπίστροφη
βαλβίδα
Ανακουφιστική βαλβίδα
Φρεάτιο
Η βαλβίδα απομόνωσης πρέπει να
είναι ερμητικά κλειστή (αέρια φάση)
Η βαλβίδα απομόνωσης πρέπει να
είναι ερμητικά κλειστή (υγρή φάση)
ΕξωτερικόΕσωτερικό
Πλήρης σύσφιξη
Πλήρης σύσφιξη
Εξάρτημα εκχείλωσης
Εξάρτημα εκχείλωσης
Εσωτερικές μονάδες
Εξωτερική μονάδα
Μανόμετρο γραμμικής κλίμακας
Μανόμετρο φιάλης
Σύνδεσμος συγκολλημένος μέσω
τριχοειδούς συγκόλλησης
Σωλήνας συγκολλημένος μέσω
συγκόλλησης εν θερμώ
Μεγάλο συρόμενο εξάρτημα
σύνδεσης
Σωλήνας συντήρησης
Όταν εφαρμόζετε πίεση για 24 ώρες, η μεταβολή της θερμοκρασίας περιβάλλοντος κατά 1°C, προκαλεί μεταβολή της πίεσης κατά 0,01 MPa (0,1
kg/cm²g). Πρέπει να διορθωθεί κατά τη δοκιμή.
5 - Έλεγχος του σημείου διαρροής
Στα βήματα 1 έως το 3, εάν υπάρχει πτώση πίεσης, ελέγξτε κάθε σύνδεσμο με την ακοή, την αφή, τη χρήση σαπουνόνερου κ.τ.λ. προκειμένου να
εντοπίσετε το σημείο διαρροής. Έπειτα από την επιβεβαίωση του σημείου διαρροής, συγκολλήστε το εκ νέου ή σφίξτε καλύτερα το παξιμάδι.
Μέγιστη φόρτιση
ψυκτικού (M):
Μοντέλο
M
Μοντέλο
M
S-AC-7-IN / S-AC-7-OUT
EQ3-9K
0.7 Kg
S-AC-10-IN / S-AC-10-OUT
EQ3-24K
1.6 Kg
S-AC-8-IN / S-AC-8-OUT
EQ3-12K
0.82 Kg
S-AC-7 & 8 /S-AC-11-OUT
EQ3-9+12K
1.8 Kg
S-AC-9-IN / S-AC-9-OUT
EQ3-18K
1.3 Kg
