Διαδικασία εγκατάστασης - Σύνδεση ηλεκτρικής καλωδίωσης
ΠΡΟΣΟΧΗ - ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ Ή ΘΑΝΑΤΟΥ
• Διακόψτε την παροχή ρεύματος κατεβάζοντας τον διακόπτη κυκλώματος ή κλείνοντας την πηγή ισχύος, προτού
προβείτε σε οποιαδήποτε ηλεκτρική σύνδεση.
• Οι συνδέσεις γείωσης θα πρέπει να ολοκληρωθούν πριν από τις ηλεκτρικές συνδέσεις.
Μέτρα προφύλαξης για τη σύνδεση της ηλεκτρικής καλωδίωσης
• Οι εργασίες σύνδεσης της ηλεκτρικής καλωδίωσης πρέπει να εκτελούνται μόνο από εξουσιοδοτημένο προσωπικό.
• Μη συνδέετε περισσότερα από τρία καλώδια στην πλάκα ακροδεκτών. Να χρησιμοποιείτε πάντα στρογγυλούς ακροδέκτες με μόνωση στις
άκρες των καλωδίων.
• Να χρησιμοποιείτε μόνο χάλκινους αγωγούς.
Επιλογή του μεγέθους του καλωδίου τροφοδοσίας και των καλωδίων διασύνδεσης
Επιλέξτε το μέγεθος των καλωδίων και του κυκλώματος προστασίας από τον παρακάτω πίνακα. (Ο πίνακας περιλαμβάνει καλώδια μήκους 20m
με πτώση τάσης μικρότερη από 2%)
Μοντέλο Φάση
Διακόπτης ασφαλείας κυκλώματος
Μέγεθος καλωδίων
τροφοδοσίας
(ελάχιστο) (mm²)
Διακόπτης προστασίας ρεύματος διαρροής
Αυτόματος διακόπτης
(Α)
Ονομαστική ισχύς
συστήματος προστασίας
από υπερφόρτωση (Α)
Αυτόματος διακόπτης
(Α)
Ρεύμα διαρροής
(mA)
S-AC-7-OUT EQ3-9K
1 20 15 1.0 20 30
S-AC-8-OUT EQ3-12K
1 20 15 1.5 20 30
S-AC-9-OUT EQ3-18K
1 25 20 1.5 25 30
S-AC-10-OUT EQ3-24K
1 25 20 2.5 25 30
S-AC-11-OUT EQ3-9+12K
1 25 20 2.5 25 30
• Εάν φθαρεί το καλώδιο τροφοδοσίας, θα πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την αντιπροσωπεία συντήρησης ή από
κάποιον ειδικό.
• Εάν η ασφάλεια του πίνακα ασφαλειών εξωτερική μονάδα χαλάσει , πρέπει να την αντικαταστήσετε με μια ασφάλεια κεραμικού τύπου Τ 25A/250V.
• Η μέθοδος σύνδεσης των καλωδίων θα πρέπει να πληροί τις τοπικές προδιαγραφές.
• Προμηθευτείτε το καλώδιο τροφοδοσίας και τα καλώδια σύνδεσης.
• Όλα τα καλώδια θα πρέπει να φέρουν ευρωπαϊκή πιστοποίηση γνησιότητας. Κατά την εγκατάσταση, όταν κοπούν τα καλώδια σύνδεσης,
βεβαιωθείτε ότι το καλώδιο γείωσης θα είναι το τελευταίο που θα κοπεί.
• Ο αντιεκρηκτικός διακόπτης του κλιματιστικού θα πρέπει να είναι ολοπολικός. Η απόσταση μεταξύ των δύο σημείων επαφής του πρέπει να είναι
τουλάχιστον 3mm. Αυτός ο τύπος αποσύνδεσης θα πρέπει να ενσωματωθεί στη σταθερή καλωδίωση.
• Η απόσταση ανάμεσα στις δύο πλάκες ακροδεκτών της εσωτερικής και της εξωτερικής μονάδας δεν πρέπει να ξεπερνά τα 5m. Εάν τα ξεπερνά,
θα πρέπει να αυξηθεί η διάμετρος του καλωδίου σύμφωνα με τις τοπικές προδιαγραφές.
• Θα πρέπει να εγκατασταθεί αντιεκρηκτικός διακόπτης.
Διαδικασία σύνδεσης καλωδίων
• Αφαιρέστε τις βίδες στερέωσης πριν αφαιρέσετε και μετακινήσετε το μπροστινό κάλυμμα προς την κατάλληλη κατεύθυνση.
• Συνδέστε τα καλώδια στην πλάκα ακροδεκτών με το σωστό τρόπο και στερεώστε τα με σφιγκτήρες κοντά στην πλάκα ακροδεκτών.
• Δρομολογήστε τα καλώδια με τον ορθό τρόπο και περάστε τα μέσα από το άνοιγμα για ηλεκτρικά καλώδια που βρίσκεται στην πλαϊνή πλευρά της μονάδας.
ΠΡΟΕΙΔΟΠΟΊΗΣΗ

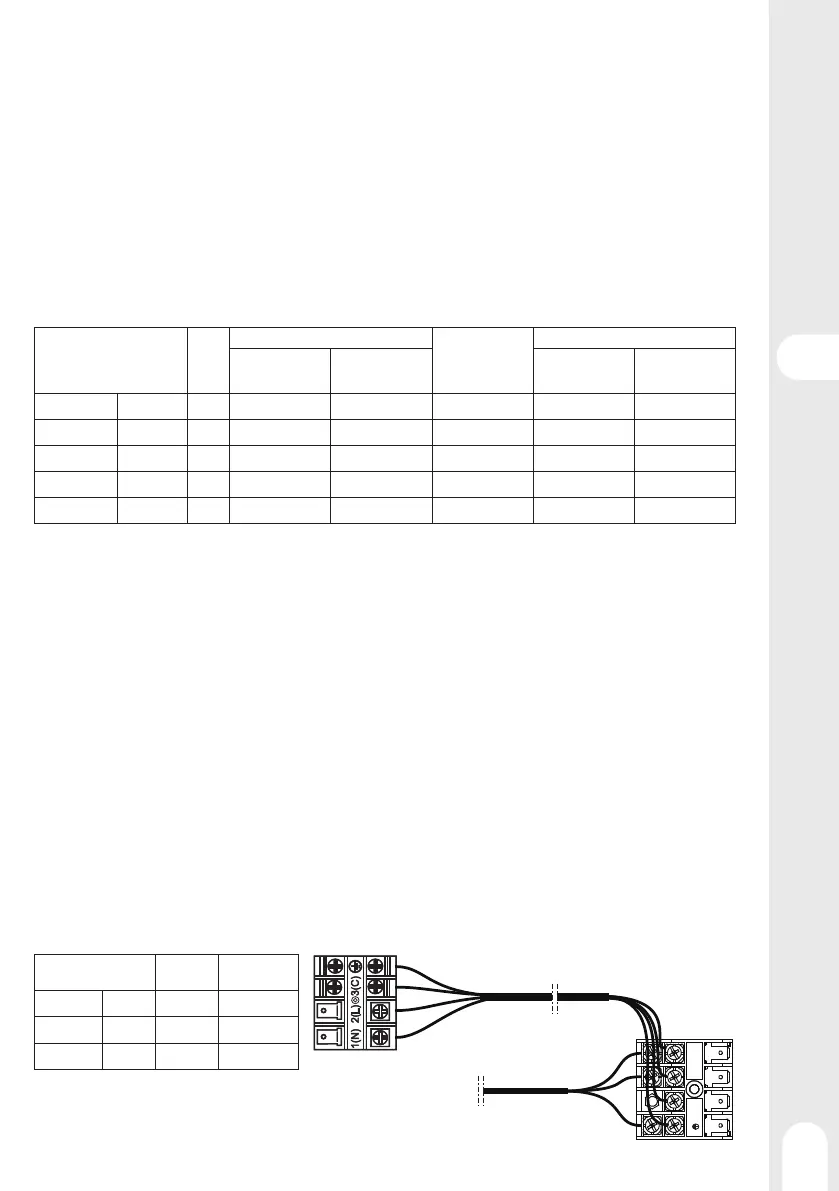

Τα καλώδια διασύνδεσης πρέπει να συνδεθούν σύμφωνα με το παρακάτω σχήμα. Η λανθασμένη σύνδεση
των καλωδίων ενδέχεται να προκαλέσει ζημίες στις συσκευές.
Μοντέλο
Σύνδεση
καλωδίων
Καλώδιο
τροφοδοσίας
S-AC-7-OUT EQ3-9K 4 G 1.0mm² 3 G 1.0mm²
S-AC-8-OUT EQ3-12K 4 G 1.0mm² 3 G 1.5mm²
S-AC-9-OUT EQ3-18K 4 G 1.0mm² 3 G 1.5mm²
