63
Instalacja

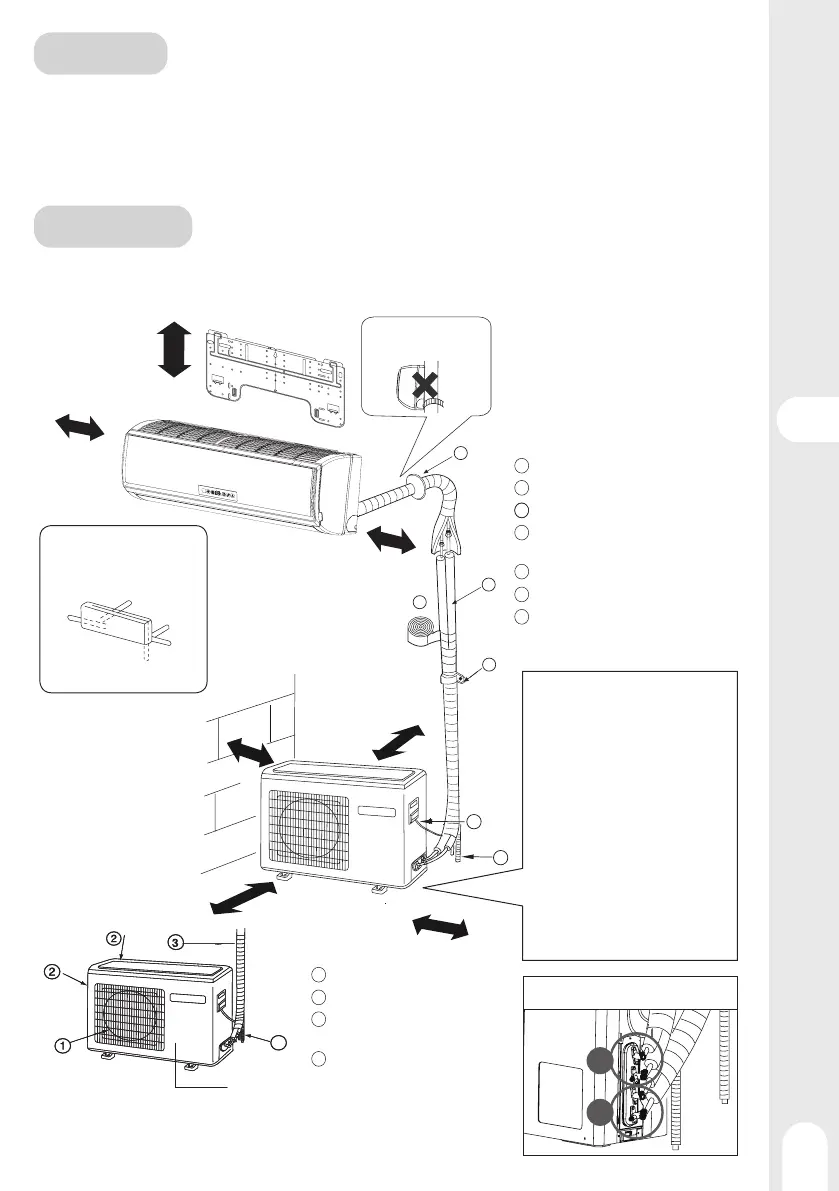

Schemat instalacji jednostek wewnętrznych i zewnętrznych
• Modele wykorzystują czynnik chłodniczy R32.
OSTRZEŻENIE
• Przed instalacją i użytkowaniem urządzenia należy zapoznać się z zaleceniami zawartymi w obu instrukcjach
• Instrukcje dotyczące obowiązujących przepisów znajdują się na początku instrukcji obsługi.
• Szczegółowe instrukcje techniczne znajdują się w dostarczonej Karcie Produktu lub na stronie
http://www.erp-equation.com/ac/
F
A
C
E
D
G
4
F
A
C
E
D
G
4
więcej niż 15 cm
więcej niż 10 cm
więcej niż 10 cm
więcej niż
20 cm
więcej niż 20 cm
więcej niż 60 cm
Sprężarka (Wnętrze urządzenia)
więcej niż 25 cm
Ukierunkowanie przewo-
dów rurowych
Z tyłu po lewej
stronie
Z tyłu po
prawej
stronie
W prawo
W lewo
Poniżej
Przy podnoszeniu rury
spustowej należy zachować
szczególną ostrożność.
• Symbole od A do G na
rysunku przedstawiają
odniesienia do danych
części.
• Odległość pomiędzy
jednostką wewnętrzną
a podłożem musi być
większa niż 2 m.
• Mocowanie jednostki zewnętrznej
• Przymocować urządzenie poziomo
i solidnie do betonu lub bloku beto-
nowego przy pomocy śrub (10 mm) i
nakrętek.
• Jeżeli urządzenie ma zostać zains-
talowane na ścianie, dachu lub za-
daszeniu, zabezpieczyć wspornik
za pomocą elementów mocujących,
biorąc pod uwagę trzęsienia ziemi i
silne wiatry.
• Jeśli dom może podlegać wibracją,
należy zabezpieczyć urządzenie przy
pomocy maty antywibracyjnej.
• Jeśli używasz rury odpływowej po lewej stronie, upewnij się, że otwór jest dostępny.
• Powyższa ilustracja ma charakter poglądowy, należy wziąć pod uwagę specyfikę zakupio-
nego modelu.
1
2
3
4
Wylot powietrza
Wlot powietrza
Podłączenie przewodów rurowych
i elektrycznych
Rura spustowa
A
B
C
D
E
F
G
Części opcjonalne do przewodów
rurowych
Taśma nieprzylepna
Taśma samoprzylepna
Opaska zaciskowa ze śrubą
Podłączenie kabla elektrycznego między je-
dnostkami wewnętrznymi i zewnętrznymi
Rura spustowa
Materiał termoizolacyjny
Zaślepka do rur
A
B
Połączenie bi-split
