65

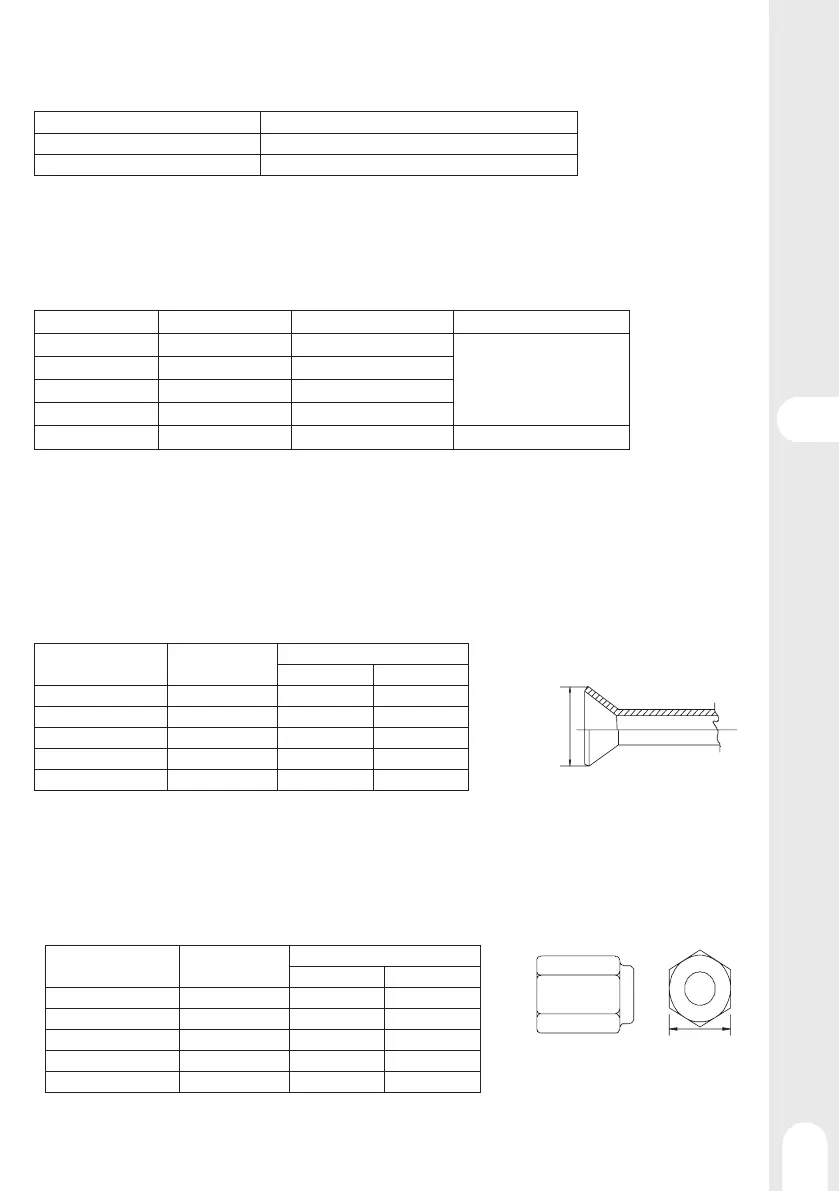

Przeczytać przed instalacją
Materiały rur
Rodzaje rur miedzianych (odniesienie)
Maksymalne ciśnienie robocze Stosowane czynniki chłodnicze
3,4 MPa R22, R407C
4,3 MPa R32
Należy stosować rury, które są zgodne z lokalnymi normami.
Materiały na rury/grubość promieniowa rur
Stosować rury z miedzi odtlenionej fosforem.
Ciśnienie robocze urządzeń wykorzystujących R32 jest wyższe od ciśnienia roboczego urządzeń wykorzystujących R22. Rury, które mają
być stosowane, muszą mieć grubość promieniową co najmniej równą wskazaniom w poniższej tabeli. (Rury o grubości promieniowej 0,7
mm lub mniejszej nie powinny być stosowane.)
Rozmiar (mm)
Rozmiar (cale)
Grubość promieniowa (mm)
Typ
∅ 6.35
1/4"
0,8t
Rury typu O
∅ 9.52
3/8"
0,8t
∅ 12.7
1/2"
0,8t
∅ 15.88
5/8"
1,0t
∅ 19.05
3/4"
1,0t
Rury typu H lub 1/2H
Chociaż możliwe jest stosowanie rur typu O o maksymalnym rozmiarze 19,05 (3/4") z konwencjonalnymi czynnikami chłodniczymi, to w
przypadku urządzeń wykorzystujących czynnik chłodniczy R32 należy stosować rury typu 1/2H. (Rury typu O mogą być użyte, jeśli ich
rozmiar wynosi 19,05, a ich grubość promieniowa wynosi 1,2 t.)
W tabeli wymieniono normy obowiązujące w Japonii. Wykorzystaj tę tabelę jako punkt odniesienia i wybierz rury, które spełniają lokalne
normy.
Narzędzie do kielichowania(rozszerzania) (tylko rury typu O i OL)
Aby zwiększyć szczelność, wymiary rozszerzenia wylotu dla urządzeń wykorzystujących czynnik chłodniczy R32 są większe niż dla
urządzeń wykorzystujących czynnik chłodniczy R22.
Wymiary kielicha (kołnierza) (mm):
Wymiary zewnętrzne
rur (mm)
Rozmiar (cale)
Wymiar A
∅ 6.35
1/4"
∅ 9.52
3/8"
∅ 12.7
1/2"
∅ 15.88
5/8"
∅ 19.05
3/4"
W przypadku zastosowania sprzęgającego narzędzia do kielichowania do obróbki w urządzeniach wykorzystujących czynnik chłodniczy
R32, wystająca część rury musi mieścić się w zakresie od 1,0 do 1,5 mm. Długość wystającej części należy regulować za pomocą miedzia-
nego przyrządu do pomiaru rur.
Nakrętka kielichowa
W celu zwiększenia wytrzymałości połączeń stosuje się nakrętki kielichowe typu 2 zamiast nakrętek typu 1. Zmieniono również rozmiar
niektórych nakrętek kielichowych.
Wymiary nakrętek kielichowych (mm)
Wymiary zewnętrzne
rur (mm)
Rozmiar (cale)
Wymiar B
∅ 6.35
1/4"
∅ 9.52
3/8"
∅ 12.7
1/2"
∅ 15.88
5/8"
∅ 19.05
3/4"
Le tableau répertorie les normes au Japon. Utilisez ce tableau comme référence et choisissez les tuyaux qui sont conformes aux normes
locales.
Wymiar A
Wymiar B
