Орнату

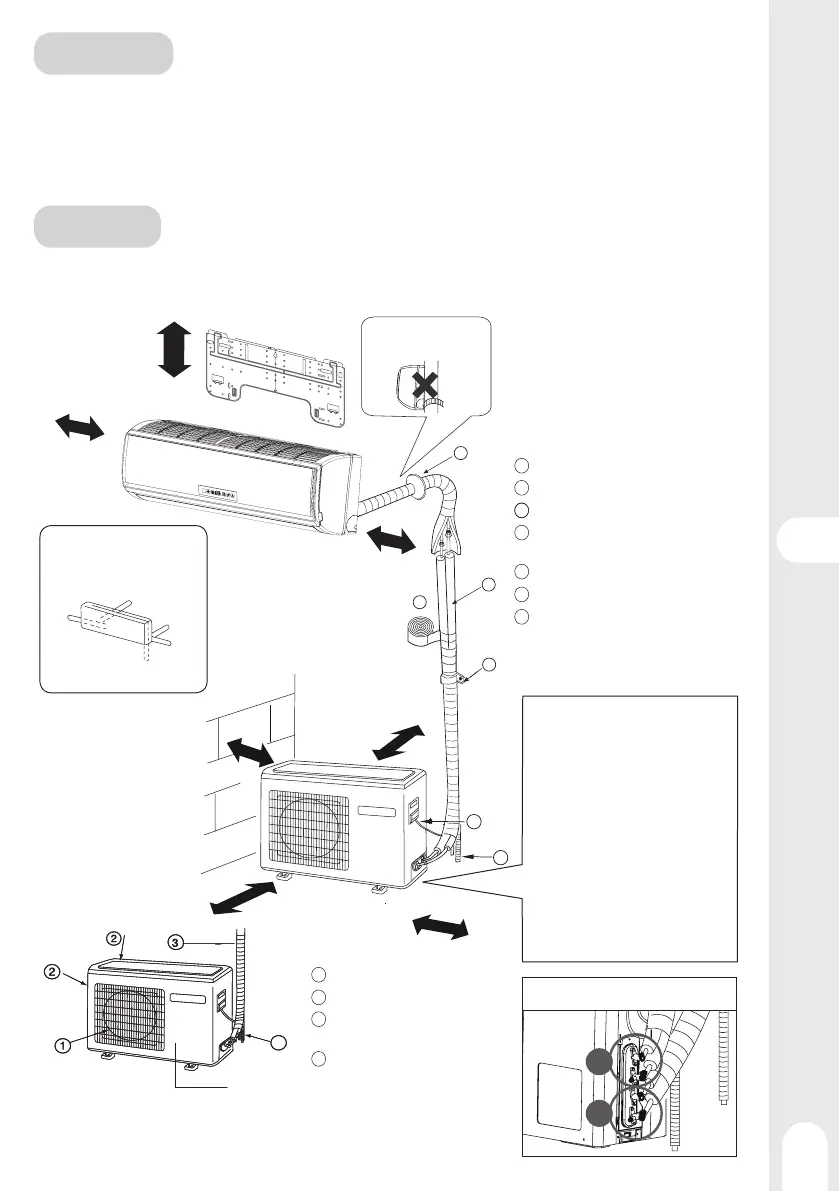

Ішкі/Сыртқы қондырғыларды орнату сызбалары
• Модельдер R32 HFC мұздатқышын қабылдайды.
Ескерту
• Құрылғыны орнатып, пайдаланбас бұрын екі нұсқаулықтың да нұсқауларын оқып шығыңыз.
• Заңды нұсқаулық пайдаланушы нұсқаулығының басында орналасқан.
• Толық техникалық ақпарат алу үшін жеткізілген Өнім туралы ақпаратты оқып, және http://
www.erp-equation.com/ac/ сайтынан кеңес алыңыз.
F
A
C
E
D
G
4
F
A
C
E
D
G
4
15 см-ден астам
10 cm-ден астам
10 cm-ден астам
20 cm-ден астам
20 cm-ден астам
60 cm-ден астам
Компрессор (қондырғының ішінде)
25 cm-ден астам
Құбырлардың
бағыттарын реттеу
Артқы сол жақта
Артқы
оң
жақта
Оңға
Солға
Төменде
Су төгетін түтіктің
көтерілуіне назар
аудару керек
• Суреттегі А мен G
аралығындағы белгілер
бөлшектердің нөмірлері.
• Ішкі бөлме мен еден
арасындағы қашықтық
2 метрден артық болуы
керек..
Сыртқы қондырғыны бекіту
• Құрылғыны бетонға немесе
болттармен (10 мм) және
сомындармен мықтап және
көлденең бекітіңіз.
• Құрылғыны қабырғаға, шатырға
немесе шатырға орнатқан кезде
жер сілкінісі мен қатты желдің
әсерінен тіреуішті шеге немесе
сыммен бекітіңіз.
• Егер діріл үйге әсер етсе,
құрылғыны дірілге қарсы
төсенішпен бекітіңіз.
• Егер сол жағындағы су төгетін түтікті пайдалансаңыз, тесіктің өткізілгеніне көз жеткізіңіз.
• Сатып алынған нақты өнімге бағынуыңызды сұраймыз, жоғарыдағы сурет тек анықтама
үшін.
1
2
3
4
Әуе шығысы
Әуе кірісі
Құбырлар мен электр сымдарын
қосу
Дренаж құбыршегі
A
B
C
D
E
F
G
Құбырларға арналған қосымша
бөлшектер
Жабысқақ емес таспа
Жабысқақ таспа
Бұрандалары бар қамыт сақина (L.S)
Ішкі және сыртқы үшін электр кабелін
қосу
Дренаж құбыршегі
Жылу оқшаулағыш материал
Құбырдың тесік қақпағы
A
B
Bi-split жалғамасы
