89

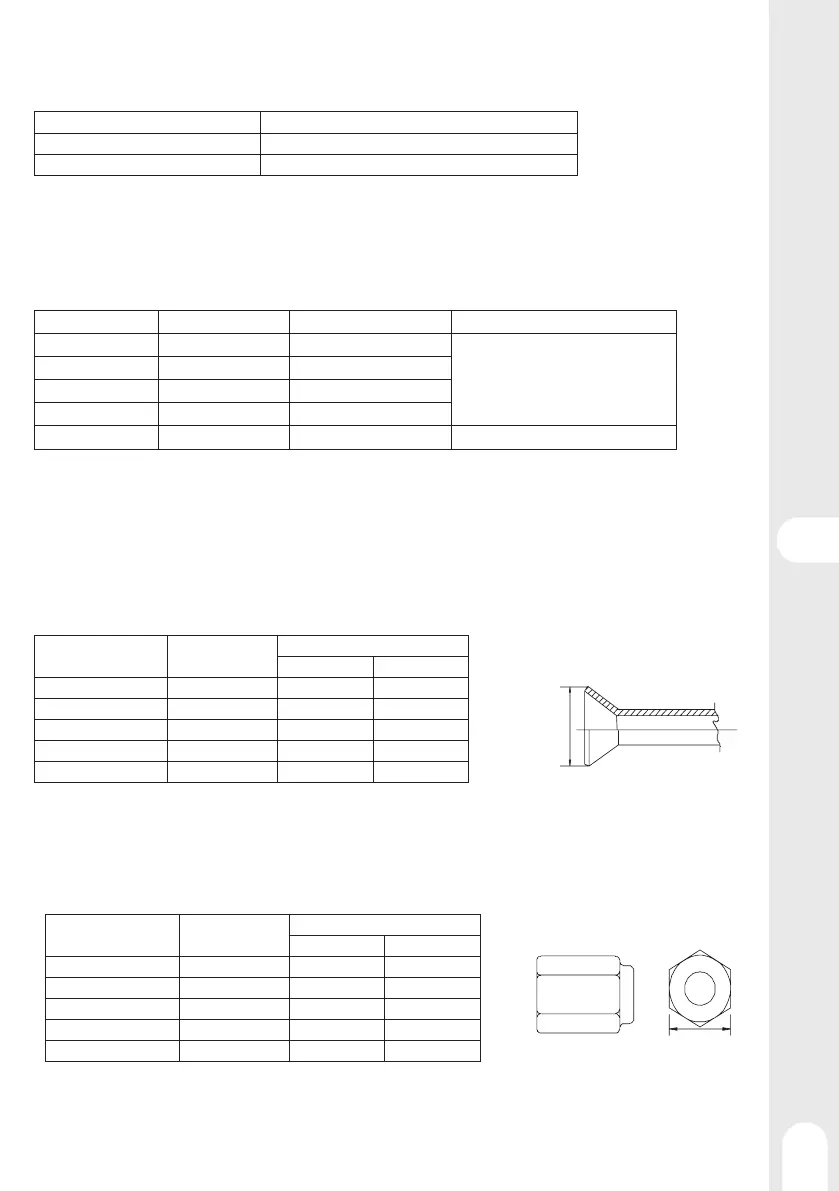

Орнату алдында оқып шығыңыз
Құбыр материалдары
Мыс құбырларының түрлері (анықтама)
Максималды жұмыс қысымы Қолданылатын мұздатқыш
3,4 MPa R22, R407C
4,3 MPa R32
• Жергілікті стандарттарға сәйкес келетін құбырларды қолданыңыз.
Құбыр материалдары/Радиалды қалыңдығы
Фосфордың тотығатын мысынан жасалған құбырларды қолданыңыз.
R32 қолданатын қондырғылардың жұмыс қысымы R22-ге арналған қондырғыларға қарағанда жоғары болғандықтан, төмендегі
кестеде көрсетілген кем дегенде радиалды қалыңдығы бар құбырларды қолданыңыз. (Радиалды қалыңдығы 0,65 мм немесе
одан аз құбырларды пайдалануға болмайды.)
Көлемі (мм)
Көлемі (дюйм)
Радиалды қалыңдығы (мм)
Түрі
∅ 6.35
1/4"
0,8t
О-типтес құбырлар
∅ 9.52
3/8"
0,8t
∅ 12.7
1/2"
0,8t
∅ 15.88
5/8"
1,0t
∅ 19.05
3/4"
1,0t
1/2H немесе H типтес құбырлар
• Кәдімгі мұздатқыштары бар Ø 19,05 (3/4") дейінгі құбырларға O-типті қолдануға болатын болса да, R32 пайдаланатын
қондырғылар үшін 1/2H типті құбырларды қолданыңыз. (O-типті құбырларды құбырлардың мөлшері Ø 19,05 және радиалды
қалыңдығы 1,2t болған жағдайда пайдалануға болады)
• Кестеде Жапониядағы стандарттар көрсетілген. Кестені анықтама ретінде пайдаланып, жергілікті стандарттарға сәйкес
келетін құбырларды таңдаңыз.
Шырайналдыра өңдеу (тек O және OL типтері үшін)
R32 қолданатын қондырғылар үшін шырайналдыра өңдеу мөлшері ауа тығыздығын арттыру үшін R22 қолданатын
қондырғыларға қарағанда үлкен.
Шырайналдыра өңдеу мөлшері (мм)::
Құбырлардың
сыртқы өлшемі (мм)
Көлемі (дюйм)
А өлшемі
R32
R22
∅ 6.35
1/4"
9.1
9.0
∅ 9.52
3/8"
13.2
13.0
∅ 12.7
1/2"
16.6
16.2
∅ 15.88
5/8"
19.7
19.4
∅ 19.05
3/4"
24.0
23.3
Егер R32-ні пайдаланатын қондырғыларда шырайналдыру үшін ілінісу түріндегі құрал қолданылса, құбырдың шығатын бөлігін
1,0-ден 1,5 мм-ге дейін жасаңыз. Құбырдың шығыңқы ұзындығын реттеуге арналған мыс өлшегіш пайдалы.
Конусты сомын
Беріктікті жоғарылату үшін 1 типтес сомындардың орнына 2-ші сомындар қолданылады. Кейбір конусты сомындардың
мөлшері де өзгертілді.
Конусты сомынның мөлшері (мм)
Құбырлардың
сыртқы өлшемі (мм)
Көлемі (дюйм)
B өлшемі
R32
R22
∅ 6.35
1/4"
17.0
17.0
∅ 9.52
3/8"
22.0
22.0
∅ 12.7
1/2"
26.0
24.0
∅ 15.88
5/8"
29.0
27.0
∅ 19.05
3/4"
36.0
36.0
• Кестеде Жапониядағы стандарттар көрсетілген. Кестені анықтама ретінде пайдаланып, жергілікті стандарттарға сәйкес
келетін құбырларды таңдаңыз.
А өлшемі
B өлшемі
