Ішкі блок
Сымды қосу
Электр кабелі
Сыртқы блок
Орнату тәртібі - Электр сымдары
ЕСКЕРТУ - ДЕНЕ ЖАРАҚАТЫ НЕМЕСЕ ӨЛІМ ҚАУПІ БАР
• Электр қосылымын жасамас бұрын ажыратқышта немесе қуат көзінде электр қуатын өшіріңіз.
• Желілік кернеуді қосу алдында жердегі қосылыстар аяқталуы керек.
Электр сымдарына қатысты сақтық шаралары
• Электр сымдарын салу жұмыстарын тек уәкілетті қызметкерлер жүргізуі керек.
• Терминал блогына үшеуден артық сым қоспаңыз. Әрдайым сымдардың ұштарында дөңгелек тәрізді қысқышты қолданыңыз.
• Тек мыс өткізгішті қолданыңыз.
Электрмен жабдықтау және өзара байланысты сымдардың мөлшерін таңдау
Төмендегі кестеден сымдар мен электр тізбегінің қорғанысын таңдаңыз. (Бұл кестеде кернеуі 2% -дан аз 20 мм ұзындықтағы
сымдар көрсетілген.)
Үлгісі Фазасы
Ажыратқыш
Қуат көзі сымының
мөлшері
(минимум) (мм²)
Жердің ағуын ажыратқыш
Ажыратқыш (A)
Шамадан
тыс токтың
протекторы (A)
Ажыратқыш (A) Ағу тоғы (мА)
S-AC-7-OUT EQ3-9K
1 20 15 1.0 20 30
S-AC-8-OUT EQ3-12K
1 20 15 1.5 20 30
S-AC-9-OUT EQ3-18K
1 25 20 1.5 25 30
S-AC-10-OUT EQ3-24K
1 25 20 2.5 25 30
S-AC-11-OUT EQ3-9+12K
1 25 20 2.5 25 30
• Егер қуат сымы зақымдалған болса, оны өндіруші немесе оның қызмет көрсету агенті немесе соған сәйкес білікті маман
ауыстыруы керек.
• Егер басқару қорабының сақтандырғышы сынған болса, оны T 25A/250VВ керамикалық түрімен өзгертіңіз.
• Желілеу әдісі жергілікті желі стандартына сәйкес болуы керек.
• Қуат кабелі мен байланыс кабельдерін алыңыз.
• Барлық кабельдерде еуропалық түпнұсқалық растама сертификаты болуы керек. Орнату кезінде байланыстырушы кабельдер
үзілгенде, түйіспелі сымның соңғы сынғанына сенімді болу керек.
• Кондиционердің жарылысқа қарсы сөндіргіші барлық полюсті қосқыш болуы керек. Оның екі жалғамасы арасындағы
қашықтық кемінде 3мм болуы керек. Ажыратудың мұндай құралдары бекітілген сымдарға енгізілуі керек.
• Ішкі және сыртқы блоктың екі терминалды блоктары арасындағы қашықтық 5 метрден аспауы керек. Егер асып кетсе, сымның
диаметрін жергілікті сым стандартына сәйкес үлкейту керек.
• Жарылысқа қарсы сөндіргіш орнатылуы керек.
Сымдарды қосу тәртібі
• Алдыңғы панельді бағытқа бұрар алдында бүйірдегі бұрандаларды алыңыз.
• Сымдарды терминал блогына дұрыс жалғаңыз және сымдарды терминал блогына жақын орналасқан сым қысқышымен
бекітіңіз.
• Сымдарды тиісті түрде бағыттаңыз және бүйірлік панельдегі электр сымдарының саңылаулары арқылы сымдарға кіргізіңіз.
Ескерту

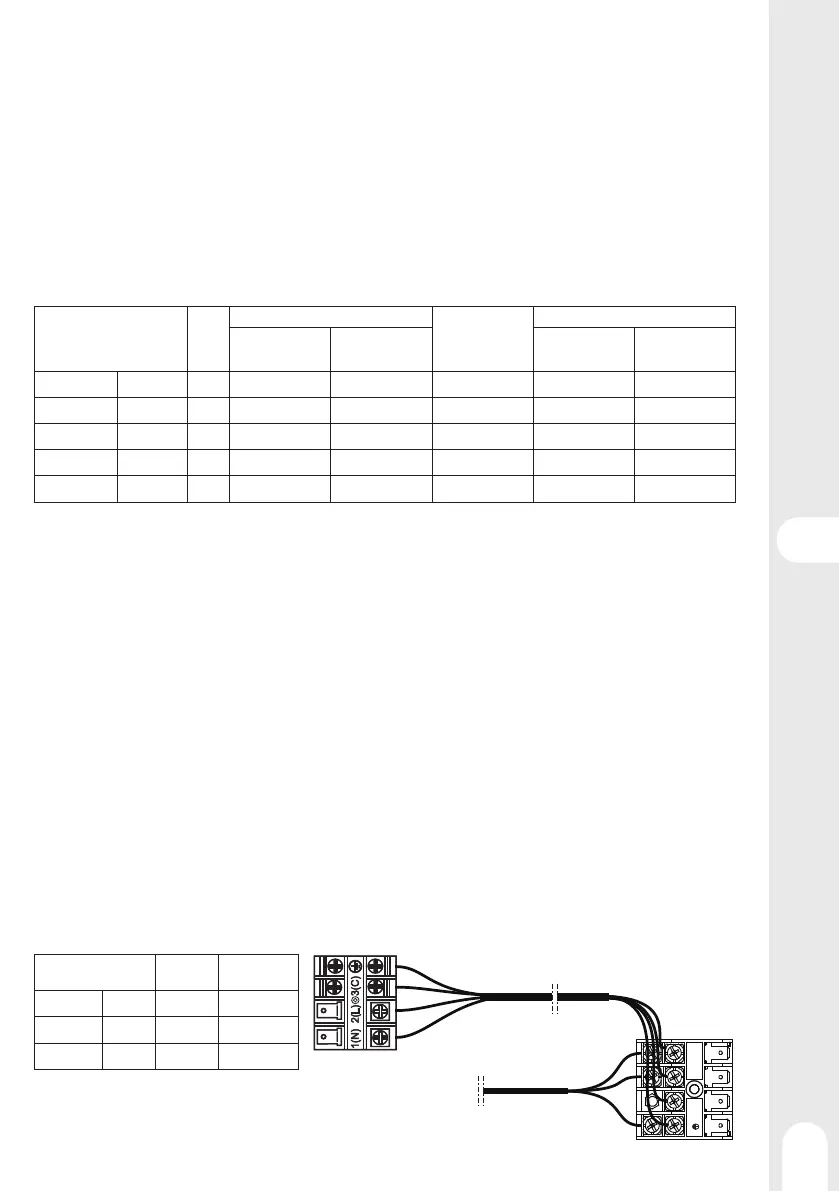

Бір-бірімен байланысқан сымдар төмендегі суретке сәйкес сымдалуы керек.
Дұрыс өткізбеу жабдықтың бұзылуына әкелуі мүмкін.
Үлгісі
Сымды
қосу
Электр кабелі
S-AC-7-OUT EQ3-9K 4 G 1.0mm² 3 G 1.0mm²
S-AC-8-OUT EQ3-12K 4 G 1.0mm² 3 G 1.5mm²
S-AC-9-OUT EQ3-18K 4 G 1.0mm² 3 G 1.5mm²
