Встановлення

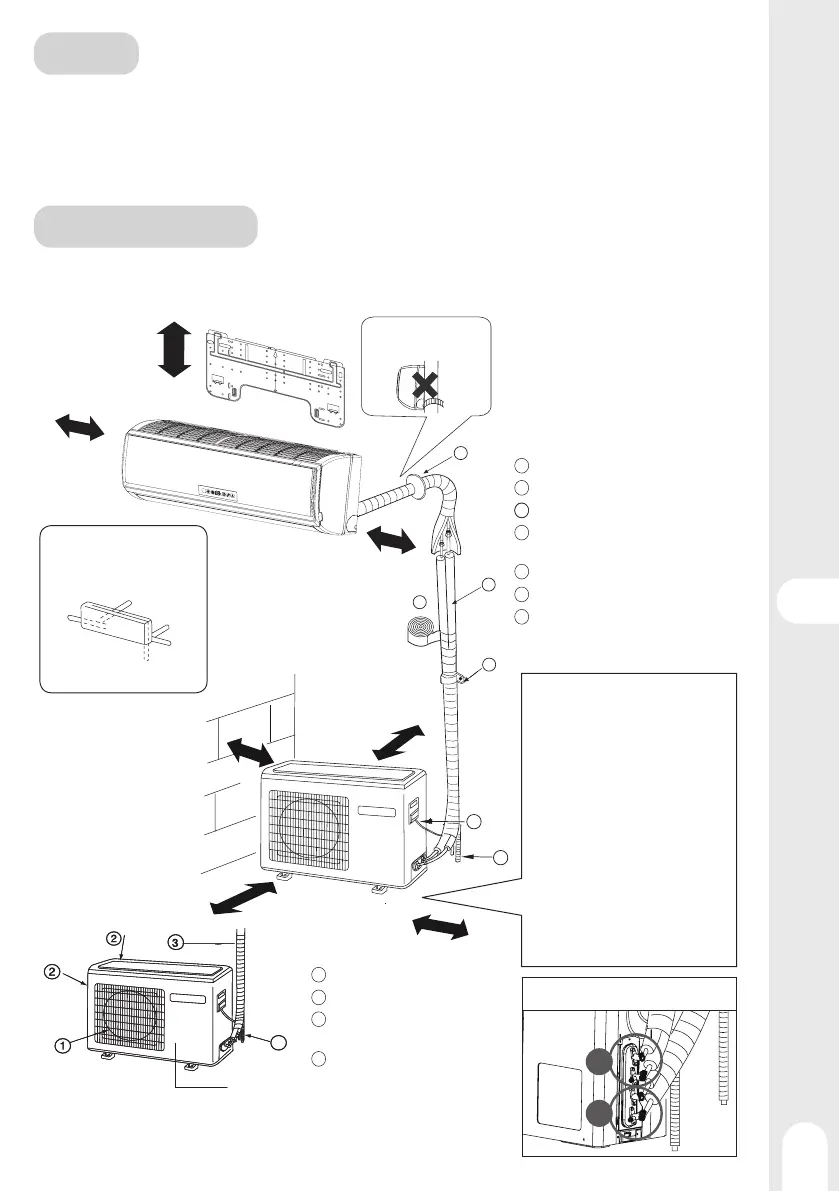

Монтажні креслення для встановлення внутрішнього та зовнішнього блоку
• Моделі використовують холодоагент HFC R32.
Увага
• Будь ласка, прочитайте інструкції обох посібників перед встановленням та використанням пристрою.
• Юридичні рекомендації розміщені на початку інструкції з експлуатації.
• Для отримання детальної технічної інформації, будь ласка, ознайомтеся з довідковим листком
технічних даних та зайдіть на веб-сайт http://www.erp-equation.com/ac/
F
A
C
E
D
G
4
F
A
C
E
D
G
4
більше 15 см
більше 10 cm
більше 10 cm
більше 20 cm
більше 20 cm
більше 60 cm
Компресор (всередині блоку)
більше 25 cm
Схема розташування
трубопроводів
Задня ліва
Задня
права
Права
Ліва
Нижня
Особливу увагу потрібно
приділити висоті встановлення
зливного шланга
• Позначки від А до G на
малюнку - це номери
частин.
• Відстань між
внутрішнім блоком
і підлогою має бути
більшою ніж 2м.
Кріплення зовнішнього блоку
• Надійно закріпіть зовнішній блок в
горизонтальному положенні на бетоні
або бетонному блоці за допомогою болтів
(10 мм) та гайок.
• Коли блок потрібно встановити на
поверхні стіни, на похилому чи на
плоскому даху, кронштейн слід
обов'язково закріпити за допомогою
цвяхів або дротів, враховуючи
ймовірність виникнення
землетрусу та сильного вітру.
• Якщо на будинок може впливати
вібрація, зафіксуйте блок
антивібраційним килимом.
• Якщо ви використовуєте лівосторонню зливну трубу, переконайтеся, що отвір доступний.
• Наведена вище інформація лише для ознайомлення, слід враховувати особливості
придбаної моделі.
1
2
3
4
Вихід повітря
Вхід повітря
Підключення труб та
електропроводки
Зливний шланг
A
B
C
D
E
F
G
Деталі для трубопроводу, які
потрібно придбати додатково
Неклейка стрічка
Клейка стрічка
Скоба (L.S) із саморізами
Підключення електричного кабелю
між внутрішнім та зовнішнім блоками
Зливний шланг
Теплоізоляційний матеріал
Чашка для труб
A
B
Бі-спліт з'єднання
