A
justes eléctricos
A
DVERTENCIA: Desconecte la energía antes de trabajar en la bomba, el motor, el interruptor de presión o el cableado.
P
RECAUCIÓN: El motor puede estar caliente. Deje que el motor se enfríe durante 20 minutos después de apagarlo.
P
RECAUCIÓN: La presión del agua se puede acumular en la bomba, tuberías o el tanque. Drene el agua para liberar la presión.
C
onexiones del cableado
A
DVERTENCIA: Riesgo de choque eléctrico. Puede dar un choque, quemar o matar.
1. P
ara evitar choques eléctricos peligrosos o fatales, apague la energía al motor antes de trabajar en las conexiones eléctricas.
2. C
onecte a a tierra el motor antes de conectar a la fuente de alimentación eléctrica. No conectar a tierra el motor
p
uede causar peligro de choques eléctricos severos o fatales.
3. E
l voltaje de alimentación debe estar dentro de +/- 10% del voltaje de la placa de identificación. El voltaje incorrecto puede
o
casionar un incendio o dañar el motor y anular la garantía. Si tiene dudas, consulte con un electricista calificado.
4. U
se un tamaño de cable especificado en la Tabla de cableado (abajo). Si es posible, conecte la bomba a un circuito
d
e derivación aparte sin ningún otro aparato en él.
5. N
o haga la conexión a tierra a una línea de suministro de gas.
6. H
aga el cableado del motor de acuerdo al diagrama en la placa de identificación del motor.
7. Si e
l diagrama de la placa de identificación difiere de los diagramas en esta sección, siga el diagrama de la placa
d
e identificación.
8. S
i este procedimiento o los diagramas de cableado le resultan confusos, consulte con un electricista calificado.
7 HOM
EDEPOT.COM
P
óngase en contacto con el 1-844-883-1872 para asistencia adicional.
Torn
illos de
la placa
Cubierta del
motor Placa
T4
T2
T3
P2
P1
T2
T3
P1
L1
L2
L2
L1
P2
T4
115V 60Hz
230V 60Hz
Para interruptor
Para interruptor
Para interruptor
Para interruptor
Caliente
Caliente
Caliente
Neutral
Cable a tierra
Cable a tierra

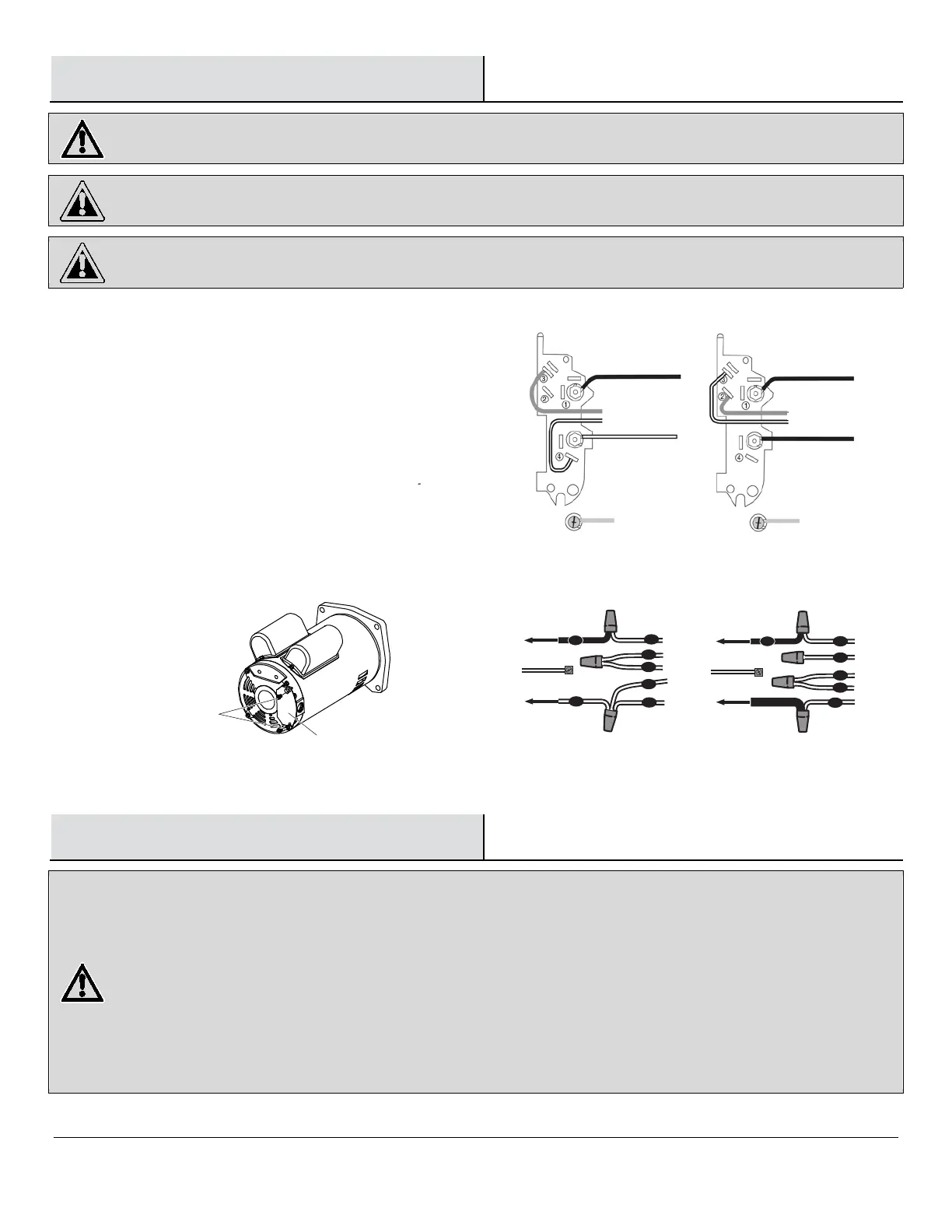

Diagrama de cableado para EFLS15-HD y EFLS20-HD
AJUSTES DE VOLTAJE DE MOTOR
L
os motores están diseñados para funcionar con fuente de 115 voltios
para que coincida con el voltaje que se suministra por su motor
Asegúrese de que la corriente del motor está puesto
to 230 voltios.
de la fuente
eléctrica.
Diagrama de cableado para EFLS10-HD
115V 60Hz
Neutral
230V 60Hz
Blanco
Blanco
Azul
Azul
Caliente
Caliente
Línea 1
Línea 1
Para interruptor
Para interruptor
Para interruptor
Para interruptor
Línea 2
Línea 2
Caliente
Verde
Verde
Suelo
Suelo
Retire los Tornillos de la Placa y la Placa de Cubierta del Motor de la
cubierta de terminal de motor.
INCORRECTO DAÑARA LA BOMBA.
iEL HECHO DE CONECTAR LA BOMBA PARA EL VOLTAJE
Conecte la bomba acuerdo con el diagram de la derecha.
