ANGLE D’INCLINAISON 0° ET 45°
0° Réglage de la butée d’angle d’inclinaison
• S’assurer que la tête de coupe se trouve dans la position
de verrouillage inférieure et que la tige de fixation est
totalement encliquetée. (cf. Fig. 19).
• S’assurer que la tête de coupe est en position verticale contre
sa butée et que l’indicateur d’angle d’inclinaison est sur 0°
sur l’échelle. (Fig. 12)
• Mettre l’équerre sur la table, le côté court sur la table et le côté
long sur la lame de scie (par sur les pointes TCT). (Fig. 13)
• Si la lame de scie ne se trouve pas à un angle de 90° par
rapport à la table, une adaptation de la table est nécessaire.
• Desserrer la poignée de fixation pour l’angle d’inclinaison et
basculer la tête de coupe vers la gauche.
• Desserrer l’écrou de fixation de la vis de réglage pour
l’angle d’inclinaison. (Fig. 14)
• Tourner la vis avec une clé hexagonale vers l’intérieur ou
l’extérieur pour régler l’angle de la lame de scie.
• Ramener la tête de coupe dans une position verticale et
contrôler l’angle avec l’équerre.
• Renouveler les étapes mentionnées ci-dessus jusqu’à
atteindre l’angle correct.
• Resserrer l’écrou de fixation de la vis de réglage pour
l’angle d’inclinaison
Réglage 0° de l’indicateur d’angle d’inclinaison
Remarque: L’utilisateur doit être sûr que la lame de scie est
parfaitement verticale par rapport à la table lorsque la tête de
coupe se trouve dans une position verticale et sur sa butée.
• Si l’indicateur n’est pas précisément orienté sur le marquage 0°
du rapporteur, une adaptation s’avère nécessaire.
• Desserrer la vis de l’indicateur d’angle d’inclinaison avec un
tournevis cruciforme N° 2. (Fig. 15)
• Régler l’indicateur d’angle d’inclinaison de telle manière qu’il soit
précisément orienté sur le marquage 0°.
• Resserrer la vis.

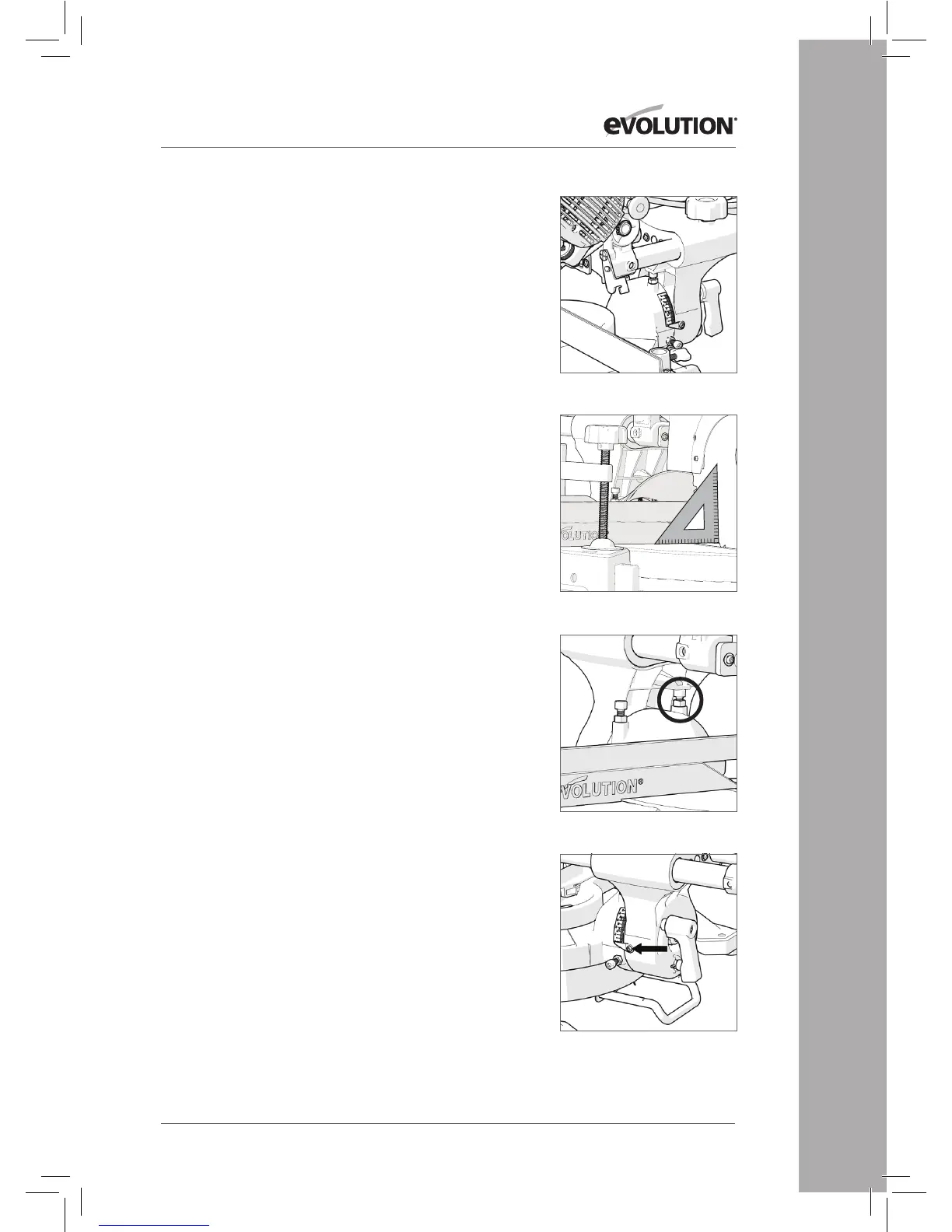

Fig. 12
Fig. 13
Fig. 14
Fig. 15
