Evolution Fury 3 User Manual

Réglage à 45° de la butée d’angle d’inclinaison
• Desserrer la poignée de fixation pour l’angle d’inclinaison
et basculer la tête de coupe complètement vers la gauche
jusqu’à ce qu’elle repose contre la butée de 45°.
• Contrôler avec une équerre si la lame de scie se trouve à un
angle de 45° par rapport à la table (ne pas appuyer l’équerre
sur les points TCT).
• Si la lame de scie n’est pas orientée correctement, une
adaptation est nécessaire.
• Ramener la tête de coupe dans la position verticale.
• Desserrer l’écrou de fixation de la vis de réglage pour l’angle
d’inclinaison à 45°.
• Tourner la vis selon les besoins avec une clé hexagonale vers
l’intérieur ou l’extérieur. (Fig. 16)
• Basculer la tête de coupe dans la position 45° et contrôler une
nouvelle fois l’orientation avec l’équerre.
• Renouveler les étapes mentionnées ci-dessus jusqu’à
atteindre l’angle correct.
• Une fois l’orientation terminée, serrer l’écrou de fixation de la
vis de réglage.
MOULURE DE COURONNE
La tête de coupe peut être inclinée (vers la gauche uniquement) et
bloquée à un angle de biseautage de 33,9°. Le plateau tournant peut
être fixé à 31,6° angle Mitre à la gauche ou la droite. Ceci permet à
l’outil Rage de couper des moulures de couronnes de 38°.
Pour vérifier l’angle de 33,9°, l’utilisateur a besoin
d’un rapporteur Vernier (non fourni).
Pour vérifier la butée d’angle de 33,9°:
• Déployezlagoupilledemouluredecouronne(sereporterau
Manuel d’utilisation)
• Desserrezlapoignéedeverrouillagedebiseauetinclinezla
tête de coupe à 33,9°.
• GlissezlerapporteurVernierenposition,unanglereposant
sur la table rotative et l’autre reposant sur la lame inclinée.
• Lisezl’angledebiseau.
Si un réglage est nécessaire:
• Desserrezlecontre-écrousituésurlavisderéglageà33.9
o
.
• Utilisezunecléhexagonalepourajusterlavisderéglagevers
l’intérieur ou l’extérieur, selon les besoins. (Fig. 17)
• Lorsquelebonréglageestatteint,bloquezlavisderéglage
en resserrant le contre-écrou.”

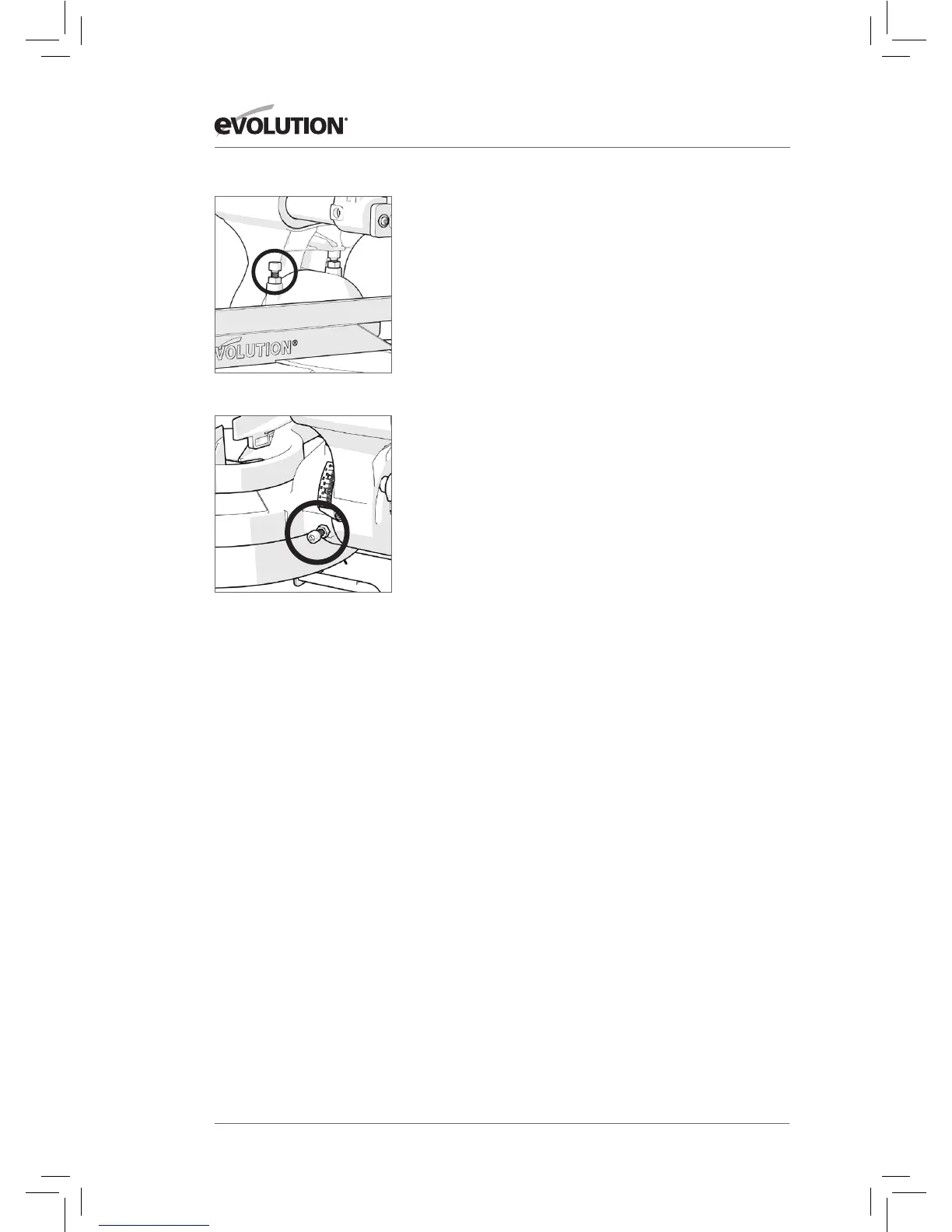

Fig. 17
Fig. 16
66
www.evolutionpowertools.com
