SPRAWDZANIE I USTAWIANIE KĄTÓW UCHYŁU
OSTRZEŻENIE: Przed dokonaniem jakichkolwiek regulacji
należy upewnić się, że maszyna jest odłączona od zasilania.
Uwaga: Wszystkie ustawienia kątowe zostały ustawione fabrycznie,
lecz może być wymagane późniejsze sprawdzenie i regulacja w
wyniku normalnego zużycia operacyjnego.
Uwaga: Aby sprawdzić i wyregulować kąty uchyłu, maszyna musi
być ustawiona w konfiguracji ukośnicy.
KĄT UCHYŁU 0°
Przy kącie uchyłu 0° tarcza powinna być prostopadła i ustawiona
dokładnie pod kątem 90° do stołu obrotowego. Do sprawdzenia
kąta uchyłu 0° potrzebny jest precyzyjny kątomierz (nie wchodzi w
skład zestawu).
W celu sprawdzenia:
• Należy upewnić się, że głowica tnąca jest w pozycji pionowej,
oparta o ogranicznik, a wskaźnik uchyłu wskazuje 0° na podziałce.
• Należy dokręcić uchwyt blokady uchyłu.
• Opuścić głowicę tnącą do najniższej pozycji. Zablokować na
miejscu za pomocą bolca blokującego głowicę i ręcznie podnieść
dolną osłonę tarczy.
• Można teraz posłużyć się kątomierzem do sprawdzenia kąta
między tarczą a stołem obrotowym.
Jeśli konieczna jest regulacja:
Uwaga: Głowica tnąca będzie musiała być przechylona, aby można
było uzyskać dostęp do śruby regulującej blokady uchyłu 0°.
• Lekko poluzować nakrętkę śruby regulującej blokady uchyłu 0°.
(Rys. 22)
• Za pomocą klucza imbusowego należy przekręcić śrubę blokady
uchyłu zgodnie z ruchem wskazówek zegara lub w kierunku
przeciwnym, zgodnie z wymaganiami.
• Po uzyskaniu dokładnego wyrównania między tarczą a stołem
obrotowym dokręcić nakrętkę.
KĄT UCHYŁU 45°
Kąt uchyłu 45° można sprawdzić w podobny sposób jak kąt uchyłu
0°. Potrzebny będzie precyzyjny kątomierz 45˚ (niedołączony w
zestawie).
W celu sprawdzenia:
• Należy upewnić się, że głowica tnąca jest nachylona o 45°, oparta
o ogranicznik, a wskaźnik uchyłu wskazuje 45° na podziałce.
• Należy dokręcić uchwyt blokady uchyłu.
• Opuścić głowicę tnącą do najniższej pozycji. Zablokować na
miejscu za pomocą bolca blokującego głowicę i ręcznie podnieść
dolną osłonę tarczy.
• Można teraz posłużyć się kątomierzem 45˚ do sprawdzenia kąta
między tarczą a stołem obrotowym.

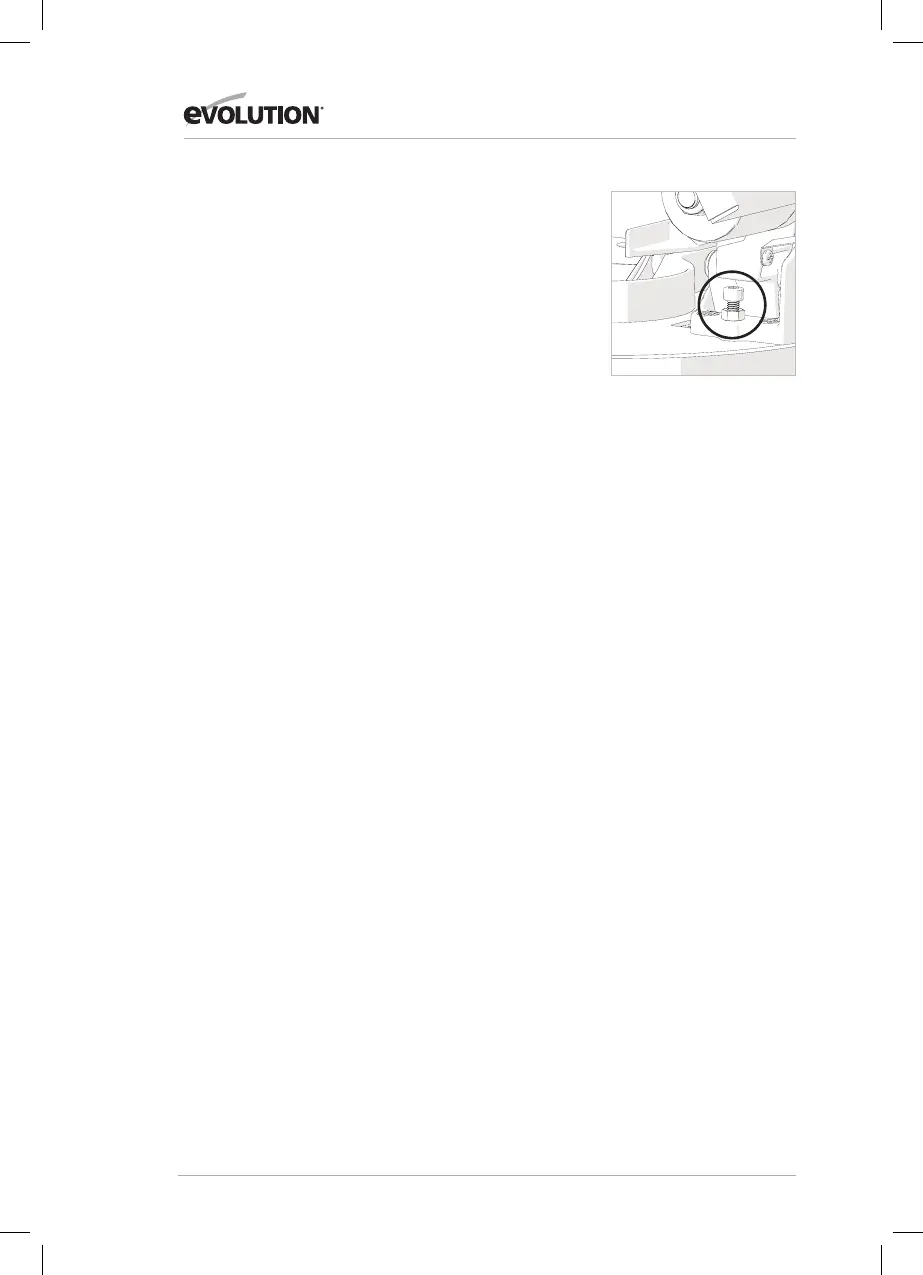

Rys. 22
