ERSTE SCHRITTE
WARNUNG: TRENNEN SIE DIE SÄGE STETS VON DER
STROMVERSORGUNG, BEVOR SIE JEGLICHE ANPASSUNGEN
VORNEHMEN.
DAUERHAFTE MONTAGE DER R210MTS-G2
TISCH-/GEHRUNGSSÄGE (Abb. 1)
WARNUNG: Um das Risiko von Verletzungen durch unerwartete
Bewegungen der Säge zu verringern, stellen Sie die Säge am
gewünschten Ort entweder auf eine Werkbank oder ein anderes
empfohlenes Tischbeinset . Im Sockel der Säge befinden sich vier
Löcher zur Befestigung der Gehrungssäge. Wird die Säge an einem
Ort verwendet, befestigen Sie sie mit den passenden Schrauben,
Unterlegscheiben und Muttern dauerhaft an der Werkbank oder
dem Tischbein.
1. Ziehen Sie die Gehrungs- und Neigungsverriegelung fest.
2. Stellen Sie die Säge so auf, dass andere Personen nicht hinter ihr
stehen können. Umherfliegende Teile können Personen treffen und
verletzen.
3. Stellen Sie die Säge auf eine stabile, ebene Fläche, auf der
genügend Platz für die Handhabung und das richtige Auflegen des
Werkstücks vorhanden ist.
4. Stellen Sie die Säge so auf, dass der Tisch waagerecht steht und
die Säge nicht wackelt.
5. Befestigen Sie die Säge mit Schrauben oder Klemmen an der
Unterlage.
HINTERE STABILISIERUNGSSTANGE
Stange bis zur Rückseite der Maschine ausfahren (Abb. 2)
TISCHSÄGENSCHUTZ
Montage des Tischsägenschutzes:
• Lösen Sie mit dem Sechskantschlüssel die 2 Sechskantschrauben
• Montieren Sie die Schutzvorrichtung der Tischkreissäge (Abb.3)
• Ziehen Sie die 2 Sechskantschrauben fest
MONTAGE/DEMONTAGE DES SÄGEBLATTS
WARNUNG: Verwenden Sie nur originale Sägeblätter von Evolution,
die für den Einsatz in dieser Maschine konzipiert wurden. Stellen
Sie sicher, dass die maximale Drehzahl des Sägeblattes mit der
Maschine kompatibel ist. Diese Arbeiten dürfen lediglich bei
getrennter Hauptstromversorgung durchgeführt werden.
Hinweis: Es wird empfohlen, dass der Bediener bei der Handhabung
des Sägeblattes während der Montage oder beim Austausch des
Sägeblattes Schutzhandschuhe trägt.
Wechseln des Sägeblatts:
• Ziehen Sie den Stift heraus (Abb.4), um den Motor zu entriegeln.
• Drücken Sie sachte auf den Griff des Schneidkopfs.
• Ziehen Sie den Rastbolzen heraus und lassen Sie den
Schneidkopf in seine aufrechte Position fahren. (Abb.5)
• Verwenden Sie den Pin-Spanner (im Lieferumfang enthalten), um
den äußeren Sägeblattflansch zu halten.
• Verwenden Sie den Sechskantschlüssel (im Lieferumfang
enthalten), um die Spindelschraube herauszuschrauben. (Abb.6)

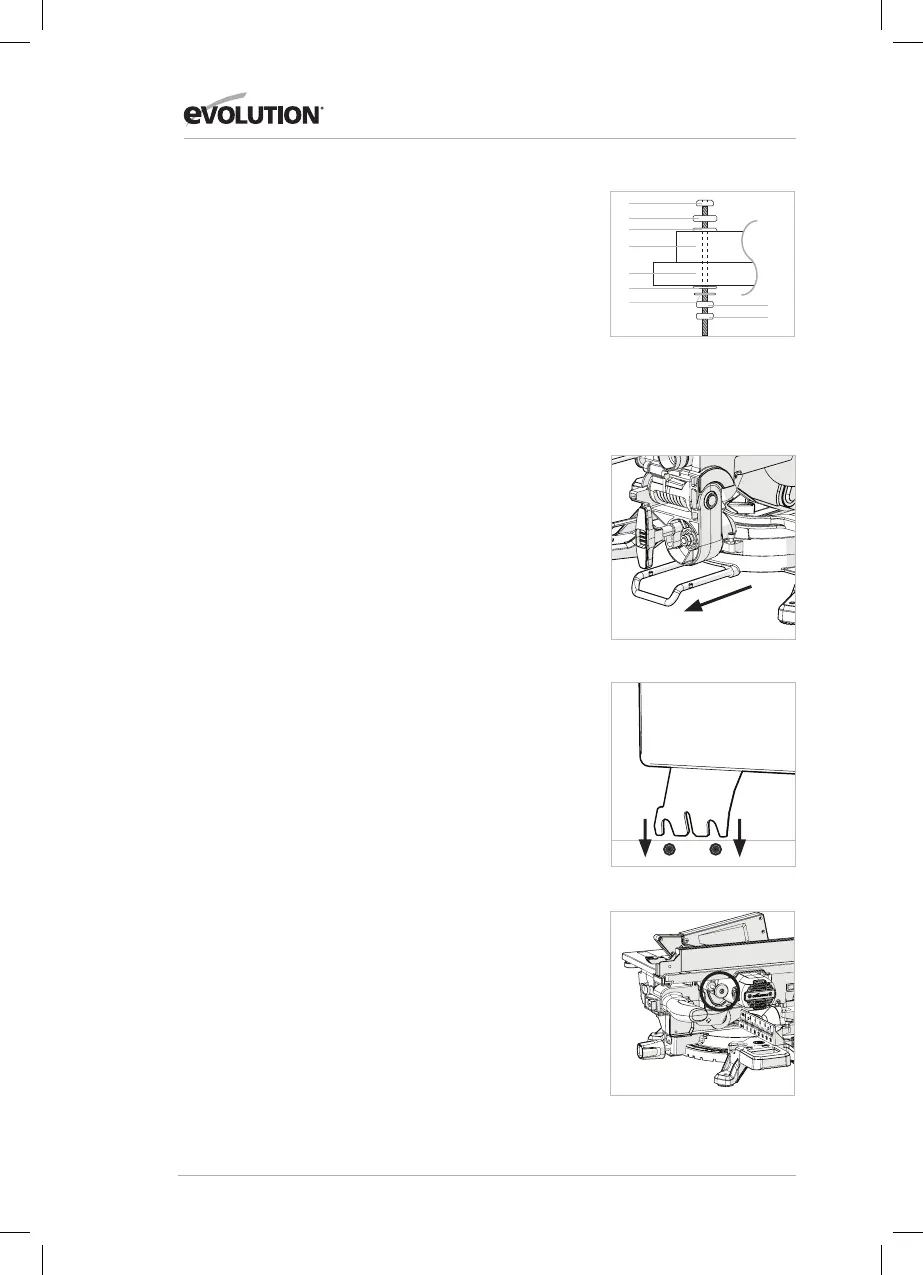

Abb. 1
1) Sechskantschraube
2) Unterlegfeder
3) Federring
4) Sockel der
Gehrungssäge
5) Werkbank
6) Unterlegscheibe
7) Federring
8) Sechskantmutter
9) Kontermutter
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Abb. 2
Abb. 4
Abb. 3
