Hinweis: Die Spindelschraube verfügt über ein Linksgewinde.
Zum Lockern im Uhrzeigersinn und zum Festziehen gegen den
Uhrzeigersinn drehen.
• Entfernen Sie die Spindelschraube und den äußeren
Sägeblattflansch.
• Ziehen Sie den unteren Blattschutz ein, indem Sie den
Entriegelungshebel des Schneidkopfs drücken und den unteren
Schutz nach oben drehen, um das Blatt freizulegen.
• Entfernen Sie das Blatt, indem Sie es nach außen ziehen, um das
Ende der Spindel freizugeben, und dann nach unten und nach
vorne von der Maschine weg. (Abb.7)
Spaltkeil
Der Spaltkeil ist ein sehr wichtiges Zubehörteil und ist am oberen
Blattschutz angebracht. Der Spaltkeil verhindert, dass sich das
Werkstück beim Durchlaufen des Sägeblatts verklemmt. Überprüfen
Sie den Spaltkeil in regelmäßigen Abständen und tauschen Sie ihn
aus, falls er abgenutzt oder beschädigt ist.
Der Spaltkeil sollte so eingestellt werden, dass der Spalt zwischen
den Spitzen der Blattzähne und der Kante des Spaltkeils etwa 3-5
mm beträgt. (Abb.8)
Zum Einstellen des Spaltkeils lösen Sie die beiden Feststellschrauben
(Abb.9) ein wenig mit einem Sechskantschlüssel. Ist die korrekte
Ausrichtung erreicht, ziehen Sie die Feststellschrauben an.
Hinweis: Verwenden Sie nur ein Evolution-Originalteil für den
oberen Blattschutz, da es sich um ein spezielles Bauteil für
diese Maschine handelt. Die Verwendung von Teilen, die keine
Originalteile sind, kann gefährlich sein. Im Zweifelsfall wenden Sie
sich bitte an die Helpline.
KONFIGURATION DER R210MTS-G2 FÜR DEN EINSATZ ALS
GEHRUNGSSÄGE
WARNUNG: Dieser Vorgang darf nur bei getrennter
Hauptstromversorgung durchgeführt werden.
Vorsicht: Die R210MTS-G2 verfügt über eine Reihe eingebauter
Sicherheitsfunktionen und Sicherheitssperren. Es ist wichtig, dass
Sie die nachstehenden Anweisungen lesen, verstehen und befolgen.
Die Nichtbeachtung des Konfigurationsverfahrens kann zu Schäden
an der Maschine und/oder Verletzungen des Bedienpersonals
führen.
• Ziehen Sie den Stift heraus (Abb.4), um den Motor zu entriegeln.
• Drücken Sie sachte auf den Griff des Schneidkopfs.
• Ziehen Sie den Rastbolzen heraus und lassen Sie den
Schneidkopf in seine aufrechte Position fahren. (Abb.5)
Die R210MTS-G2 ist nun für den Einsatz als Gehrungssäge bereit.

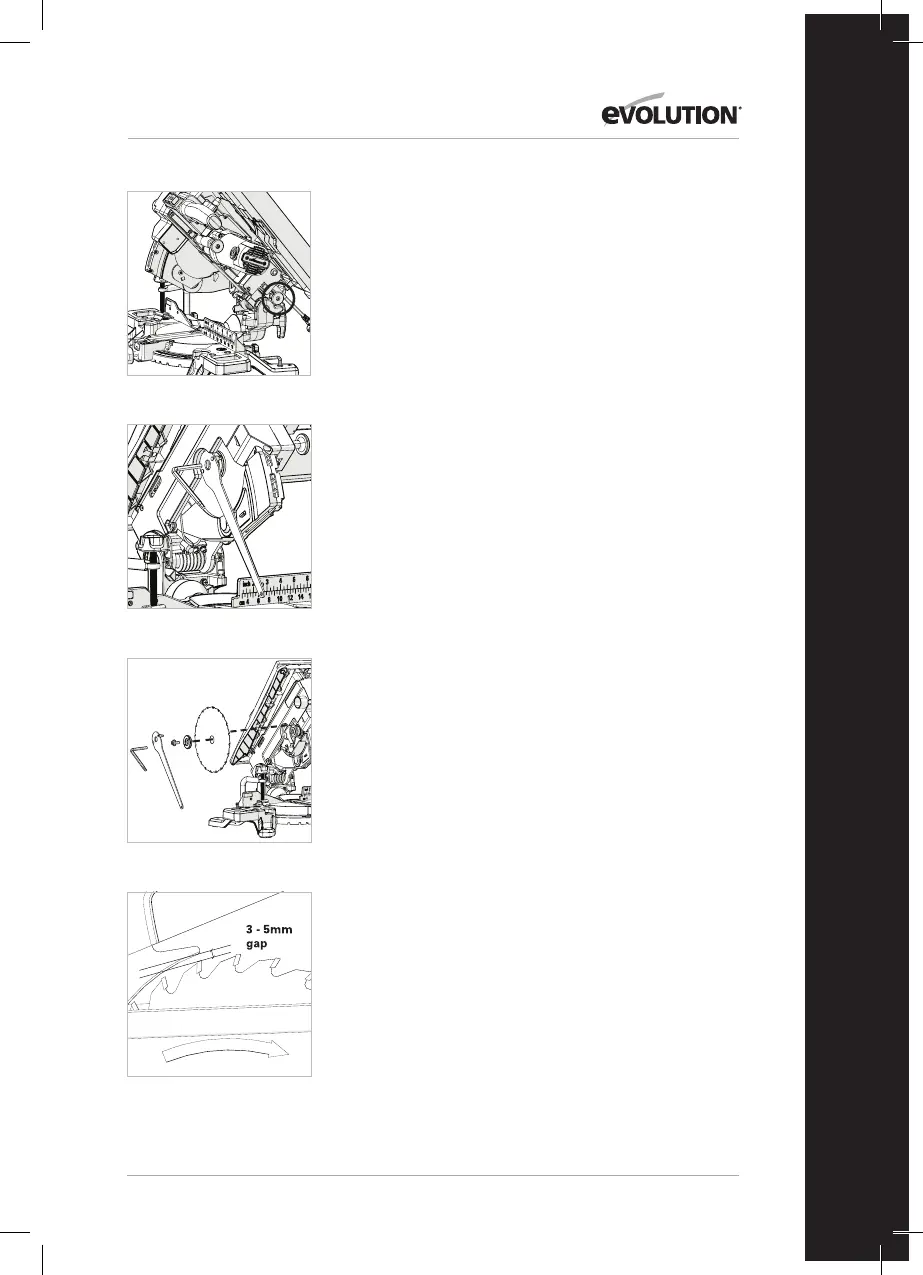

Abb. 5
Abb. 8
Abb. 6
Abb. 7
