34
www.evolutionpowertools.com

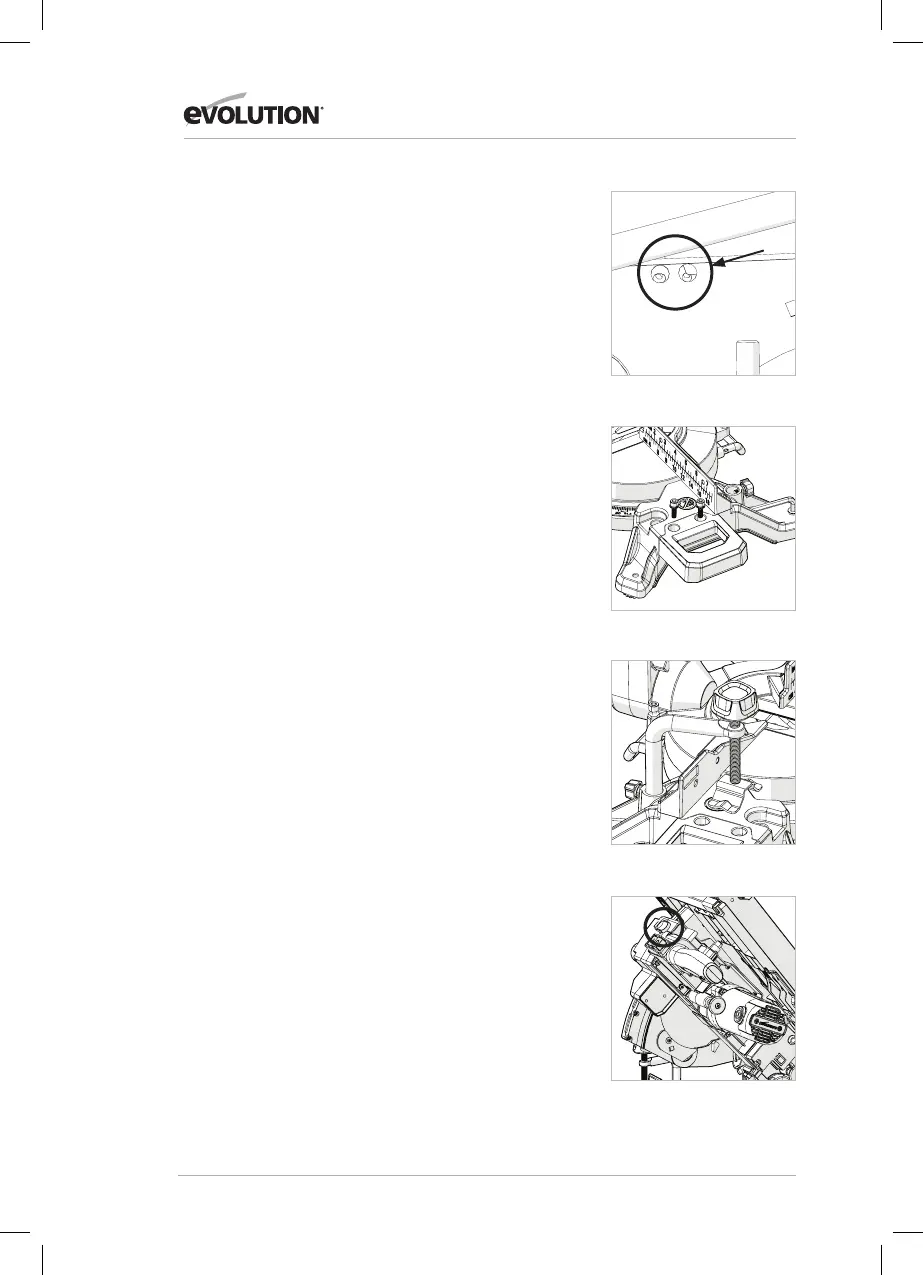

WERKSTÜCKTRÄGER
Werkstückträger müssen an beiden Seiten der Maschine angebracht
werden (Abb.10)
NIEDERHALTERKLEMME
Im Lieferumfang der R210MTS-G2 ist eine Niederhalterklemme
enthalten.
In die Rückseite des Maschinenanschlags sind zwei Halterungen
(eine auf jeder Seite) eingefasst. (Abb.11)
• Stecken Sie die Klemme in den für die Schneidanwendung am
besten geeigneten Sockel und achten Sie darauf, dass er ganz
nach unten gedrückt wird.
• Ziehen Sie die Anschlag-Rändelschraube fest, um die Säule der
Niederhalterklemme in der Anschlagshalterung zu verriegeln.
• Positionieren Sie das Werkstück auf den Drehtisch und drücken
Sie es gegen den Anschlag.
• Stellen Sie den Halter mithilfe der Rändelschrauben und des
Handrads so ein, dass er das Werkstück sicher auf dem Sägetisch
befestigt hält.
• Stellen Sie vor dem Schneidevorgang sicher, dass die Klemme
beim Absenken des Schneidkopfs nicht den Weg des Messers
behindert.
BETRIEBSANLEITUNG GEHRUNGSSÄGEN-KONFIGURATION
1. Freigeben des Schneidkopfes
Hinweis: Im Modus Gehrungssäge wird der Schneidkopf
automatisch in seiner oberen Position arretiert, wobei der
einziehbare untere Sägeblattschutz die Zähne des Blattes
vollständig abdeckt.
Zum Freigeben des Schneidkopfs drücken und halten Sie den
Entriegelungshebel des Schneidkopfs. (Abb.12)
Drücken Sie leicht auf den Griff des Schneidkopfes, um diesen
abzusenken. Der einziehbare untere Sägeblattschutz wird
automatisch aktiviert, sobald er mit dem Werkstück in Berührung
kommt.
2. Haltung von Körper und Händen (Abb. 13)
• Fassen Sie niemals in die „handfreie Zone“ (mindestens 150mm
vom Messer entfernt). Die Piktogramme auf dem Drehtisch der
Maschine dienen als Hilfsmittel für sichere Arbeitsverfahren.
Halten Sie Ihre Hände vom Schneidweg des Sägeblattes fern.
• Sichern Sie das Werkstück bündig am Anschlag,
um jeglichen Bewegungen des Werkstücks vorzubeugen.
Verwenden Sie wenn möglich eine Niederhalterklemme. Stellen
Sie jedoch sicher, dass sie so positioniert ist, dass sie den Weg
des Sägeblatts oder anderer beweglicher Maschinenteile nicht
beeinträchtigt.
Führen Sie vor dem ersten Schnittversuch einen Probelauf bei
ausgeschalteter Stromversorgung durch, um den Schneidweg
des Sägeblattes zu beobachten.
• Halten Sie Ihre Hände so lange in ihrer Position, bis der AN/AUS-
Auslöseschalter freigegeben wurde und das Sägeblatt vollständig
stillsteht.
Abb. 11
Abb. 12
Abb. 10
Abb. 9
