92
www.evolutionpowertools.com
GUIDA INTRODUTTIVA
ATTENZIONE: SCOLLEGARE SEMPRE LA SEGA DALLA FONTE DI
ALIMENTAZIONE PRIMA DI ESEGUIRE QUALUNQUE REGOLAZIONE.
MONTAGGIO PERMANENTE DELLA SEGA DA BANCO/
TRONCATRICE R210MTS-G2 (Fig. 1)
ATTENZIONE: Per ridurre il rischio di infortuni causati da movimenti
imprevisti della sega, posizionare la stessa nella postazione
desiderata su un banco da lavoro o su altro tipo di cavalletto
raccomandato. La base della sega ha quattro fori per montare la
troncatrice. Qualora l'utilizzo della sega sia previsto in un'unica
postazione, ancorarla in maniera permanente al banco da lavoro o
cavalletto tramite bulloni con rondelle e dadi di blocco.
1. Stringere i blocchi di smusso e di bisello.
2. Posizionare l'utensile in modo tale che nessuno possa mettersi
dietro di esso. I detriti espulsi potrebbero infatti ferire i passanti.
3. Collocare la sega su una superficie salda e in piano dove sia
garantito molto spazio per lo spostamento e l'adeguato sostegno dei
pezzi da lavorare.
4. Sostenere la sega in maniera tale che il banco sia in piano e la sega
non oscilli.
5. Imbullonare o bloccare con morsetti la sega al suo supporto.
BARRA STABILIZZANTE POSTERIORE
Estendere la barra al lato posteriore dell'utensile (Fig. 2)
PROTEZIONE DELLA SEGA DA BANCO
Per installare il coprilama della sega da banco:
• Allentare le 2 viti a testa esagonale con la chiave esagonale
• Inserire l'unità coprilama della sega da banco (Fig. 3)
• Serrare le 2 viti esagonali
INSTALLAZIONE/RIMOZIONE DELLA LAMA
ATTENZIONE: Utilizzare esclusivamente lame originali Evolution
progettate per l'utilizzo sul presente utensile. Accertarsi che la
velocità massima della lama sia compatibile con quella dell'utensile.
Effettuare la presente procedura esclusivamente con l'utensile
disconnesso dalla fonte di alimentazione.
Avvertenza: Si consiglia all'operatore di valutare l'utilizzo di guanti
protettivi mentre maneggia la lama nelle fasi di installazione o
sostituzione della stessa.
Per sostituire una lama:
• Estrarre il perno (Fig. 4) per sbloccare il motore.
• Esercitare una leggera pressione verso il basso sull'impugnatura
della testa da taglio.
• Estrarre il perno di bloccaggio della testa da taglio e consentire a
quest'ultima di sollevarsi nella sua posizione di altezza massima.
(Fig. 5)
• Utilizzare la chiavetta da perno (in dotazione) per tenere la flangia
esterna della lama.
• Utilizzare la chiave esagonale (in dotazione) per svitare la vite del
mandrino. (Fig. 6)
Avvertenza: La vite del mandrino è dotata di filettatura a sinistra.
Girare in senso orario per svitare e in senso antiorario per stringere.
• Rimuovere la vite del mandrino e la flangia esterna della lama.

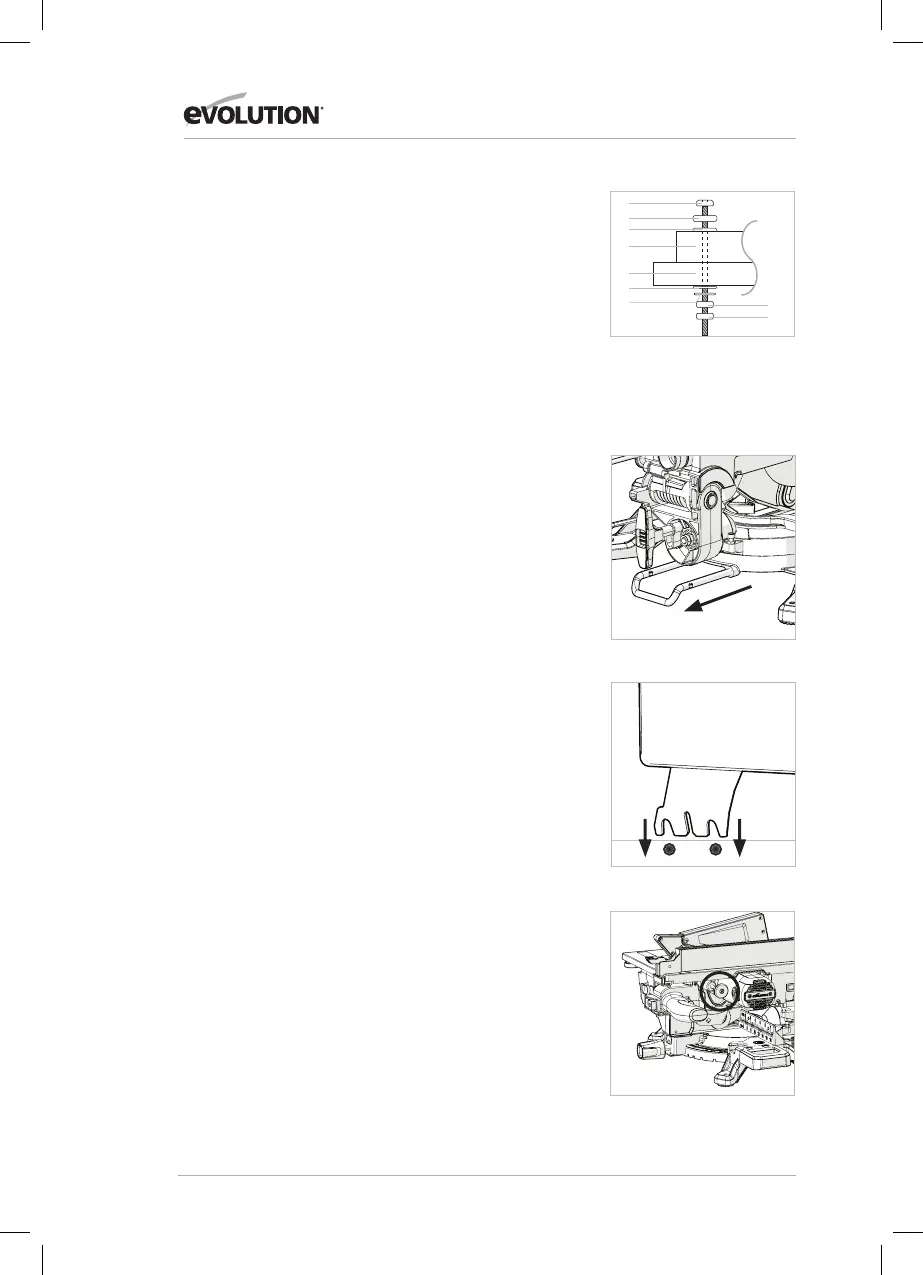

Fig. 1
1) Bullone a testa
esagonale
2) Rondella a molla
3) Rondella piatta
4) Base troncatrice
5) Banco da lavoro
6) Rondella piatta
7) Rondella a molla
8) Dado esagonale
9) Dado di
bloccaggio
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Fig. 2
Fig. 4
Fig. 3
