93
www.evolutionpowertools.com
IT
• Ritrarre il coprilama inferiore premendo la leva di rilascio della
testa da taglio e ruotando verso l'alto detto coprilama per esporre
la stessa.
• Rimuovere la lama tirandola verso l'esterno per liberare l'estremità
del mandrino e quindi verso il basso e in avanti per estrarla
dall'utensile. (Fig. 7)
Lama guida separatrice
La lama guida separatrice è un componente molto importante ed è
fornito già installato sul coprilama superiore. Essa evita che il pezzo in
lavorazione si blocchi mentre passa attraverso la lama. Ispezionare la
lama guida regolarmente e sostituirla se usurata o danneggiata.
La lama guida separatrice deve essere regolata in maniera tale che la
distanza tra le punte dei denti della lama e il bordo della lama guida
stessa sia approssimativamente di 3-5 mm. (Fig. 8)
Per regolare la lama guida allentare le due viti di blocco
(Fig. 9) usando delicatamente una chiave a brugola. Quando si
raggiunge il corretto allineamento, serrare le viti.
Avvertenza: Utilizzare esclusivamente un'unità coprilama superiore
originale Evolution, dato che si tratta di un componente specifico per
il presente utensile. I ricambi non originali posso costituire pericolo.
In caso di dubbio, si prega di contattare la linea di assistenza.
PER CONFIGURARE R210MTS-G2 COME TRONCATRICE
ATTENZIONE: Eseguire la presente procedura esclusivamente con
l'utensile disconnesso dalla fonte di alimentazione.
Attenzione: R210MTS-G2 dispone di molti dispositivi integrati di
sicurezza e di blocco. È importante che le seguenti istruzioni siano
lette, comprese e messe in pratica. Una non corretta procedura
di configurazione può arrecare danni all'utensile e/o infortuni
all'operatore.
• Estrarre il perno (Fig. 4) per sbloccare il motore.
• Esercitare una leggera pressione verso il basso sull'impugnatura
della testa da taglio.
• Estrarre il perno di bloccaggio della testa da taglio e consentire a
quest'ultima di sollevarsi nella sua posizione di altezza massima.
(Fig. 5)
R210MTS-G2 è ora pronta per essere usata come troncatrice.
SOSTEGNI DEL PEZZO DA LAVORARE
I sostegni possono essere installati su entrambi i lati della base
dell'utensile (Fig. 10)
MORSETTO DI BLOCCAGGIO
R210MTS-G2 dispone in dotazione di un morsetto di bloccaggio.
Due innesti a incavo (uno per lato) sono incorporati sul retro della
battuta dell'apparecchio. (Fig. 11)
• Inserire la stanga del morsetto nell'innesto che si addice meglio al
tipo di taglio da eseguire, assicurandosi di spingerlo in sede fino in
fondo.
• Serrare la vite della battuta per fissare il perno del morsetto
nell'innesto della battuta stessa.

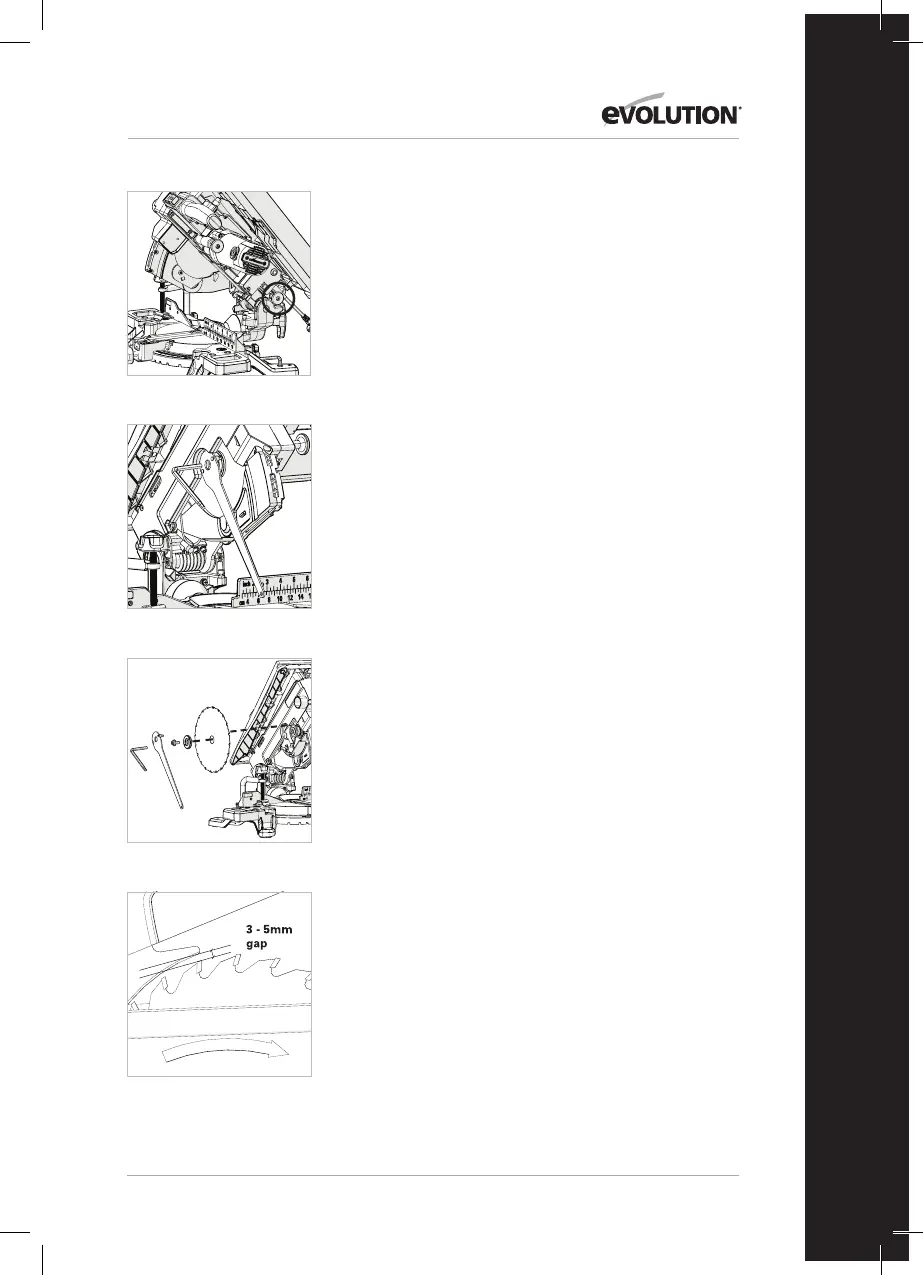

Fig. 5
Fig. 8
Fig. 6
Fig. 7
