CONTROLEREN EN INSTELLEN VAN AFSCHUININGSHOEKEN
WAARSCHUWING: zorg dat de machine niet is aangesloten
op de stroomvoorziening voor het maken van aanpassingen.
Opmerking: hoewel alle hoekinstellingen in de fabriek zijn
ingesteld, kan controleren en bijstellen vereist zijn als gevolg van
normale operationele slijtage.
Opmerking: om de afschuiningshoeken te controleren en bij te
stellen moet de machine in de verstekzaagconfiguratie staan.
0° AFSCHUININGSHOEK
Bij 0˚ afschuiningshoek moet het blad loodrecht staan en op
precies 90˚ van de draaitafel. Een accurate blokwinkelhaak (niet
meegeleverd) is nodig om de 0˚ afschuiningshoek te controleren.
Te controleren:
• Verzeker dat de zaagkop naar boven is gericht tegen zijn stop
en dat de afschuiningwijzer 0° op de schaal aangeeft.
• Maak de vergrendelingshendel voor afschuining vast.
• Breng de zaagkop in zijn laagste positie. Vergrendel op zijn
plaats met de kopvergrendelingspen en breng de onderste
beschermkap langzaam omhoog.
• De blokwinkelhaak kan nu gebruikt worden om de hoek
tussen het blad en de draaitafel te controleren.
Als aanpassing noodzakelijk is:
Opmerking: de zaagkop moet worden gekanteld om toegang te
krijgen tot de 0˚ afstelschroef voor de afschuiningsstop.

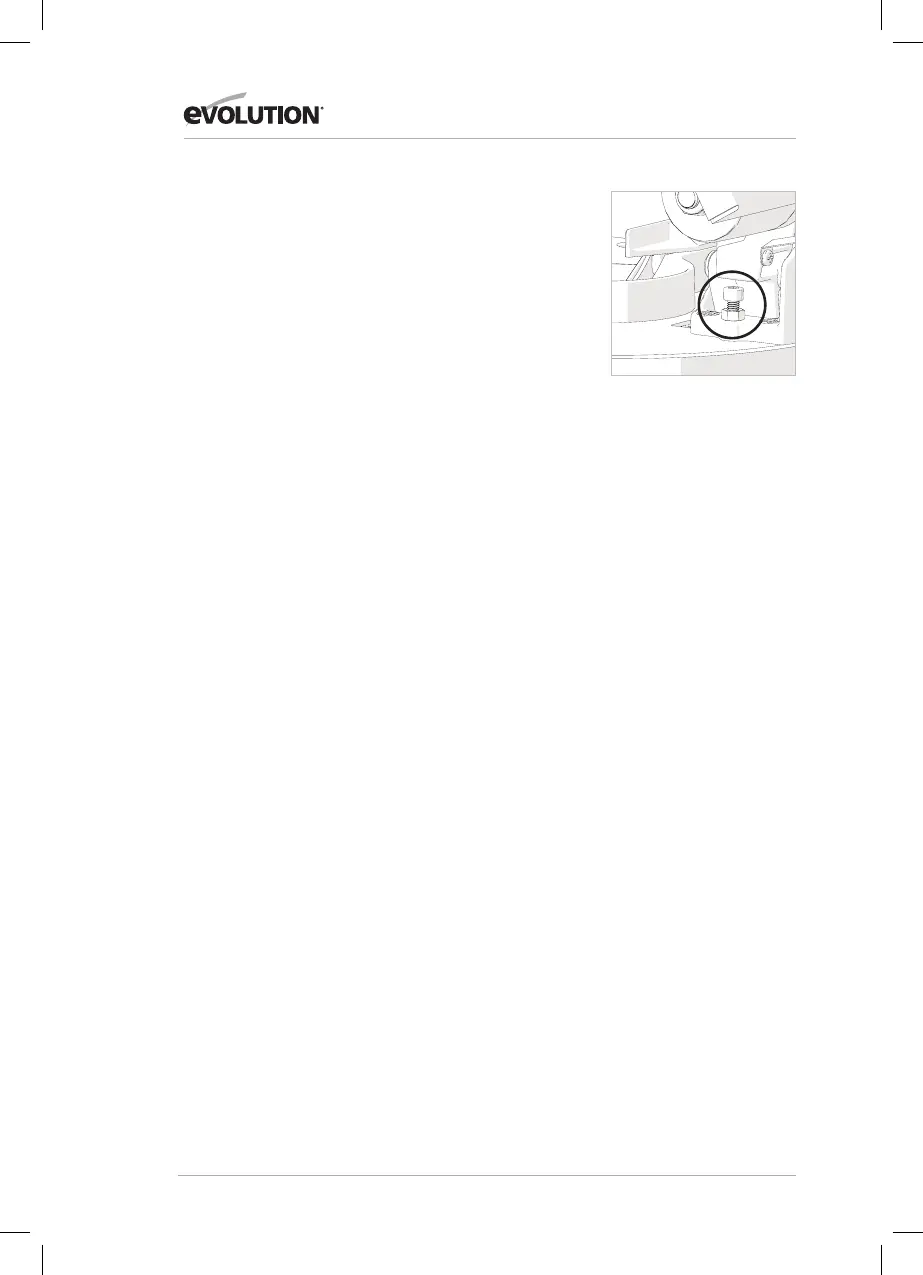

• Maak de 0˚ afstelschroefborgmoer voor de afschuiningsstop
iets los. (Afb. 22)
• Gebruik een imbussleutel om de afschuiningsstopschroef met
de klok mee of tegen de klok in te draaien, zoals nodig.
• Als het blad en de draaitafel exact zijn uitgelijnd moet de
borgmoer worden vastgedraaid.
45° AFSCHUININGSHOEK
De 45˚ afschuiningshoek kan op dezelfde manier worden
gecontroleerd als de 0˚ afschuiningshoek. Een nauwkeurige 45˚
blokwinkelhaak (niet meegeleverd) is vereist.
Te controleren:
• Verzeker dat de zaagkop in 45˚ positie is gekanteld, tegen zijn
stop en dat de afschuiningwijzer 45° op de schaal aangeeft.
• Maak de vergrendelingshendel voor afschuining vast.
• Breng de zaagkop in zijn laagste positie. Vergrendel op zijn
plaats met de kopvergrendelingspen en breng de onderste
beschermkap langzaam omhoog.
• Gebruik de 45˚ blokwinkelhaak om de hoek tussen het blad en
de draaitafel te controleren.
Afb. 22
