Falls eine Anpassung erforderlich ist:
Hinweis: Der Schneidkopf muss geneigt werden, um Zugang zur
Einstellschraube des 45°-Neigungswinkelanschlags zu erhalten.
• Lösen Sie die Feststellmutter der Einstellschraube für den
45°-Neigungswinkelanschlag leicht. (Abb.23)
• Verwenden Sie einen Sechskantschlüssel, um die
Neigungswinkel-Anschlagschraube je nach Bedarf im oder gegen
den Uhrzeigersinn zu drehen.
• Wenn die exakte Ausrichtung zwischen Blatt und Drehtisch
erreicht ist, ziehen Sie die Mutter fest.
EINSTELLUNG DES ANSCHLAGS (Abb. 24a & 24b)
Der Anschlag ist mit vier Innensechskantschrauben, zwei auf jeder
Seite, am Sockel der Maschine befestigt. Diese Schrauben befinden
sich in Langlöchern, die es ermöglichen, den Anschlag nach Bedarf
neu zu positionieren.
Der Anschlag sollte im exakten 90°-Winkel zu einem korrekt
eingesetzten Sägeblatt eingestellt sein. Für die genaue
Positionierung des Anschlags wird ein Präzisionswinkel (nicht im
Lieferumfang enthalten) benötigt.
Einstellen des Anschlags:
• Stellen Sie den Drehtisch auf einen Gehrungswinkel von 0˚ ein.
• Stellen Sie den Schneidkopf auf einen Neigungswinkel von 0˚.
• Lösen Sie die vier Innensechskantschrauben des Anschlags leicht.
• Führen Sie den Schneidkopf in seine unterste Position.
• Überprüfen Sie die Ausrichtung des Anschlags mit dem Blatt mit
Hilfe des Präzisionswinkels.
• Richten Sie den Anschlag nach Bedarf aus und ziehen Sie dann
die Innensechskantschrauben fest.
INSTANDHALTUNG UND EINSTELLUNGEN
WARNUNG: Stellen Sie sicher, dass das Gerät vom Stromnetz
getrennt ist, bevor Wartungsarbeiten oder Anpassungen
vorgenommen werden.
Reinigung
Nach jedem Gebrauch sollte die Maschine gereinigt werden.
Entfernen Sie alle Sägespäne usw. von den sichtbaren Teilen
der Maschine mit einem Staubsauger. Ein Staubsauger kann
auch an den Absauganschluss auf der Rückseite der Maschine
angeschlossen werden. Dadurch wird das Innere der Maschine von
Verunreinigungen befreit. Verwenden Sie niemals Lösungsmittel
zur Reinigung von Kunststoffteilen, da diese dadurch beschädigt
werden können. Reinigen Sie diese nur mit einem weichen, leicht
feuchten Tuch.
Um die Lebensdauer des Geräts zu verlängern, ölen Sie die
rotierenden Teile einmal im Monat. Ölen Sie nicht den Motor.
Verwenden Sie zur Reinigung des Kunststoffs keine ätzenden
Produkte.
WARNUNG: Das Werkzeug darf nicht mit Wasser in Berührung
kommen.
UMWELTSCHUTZ
Elektroschrott nicht mit dem Haushaltsmüll entsorgen. Nach
Möglichkeit recyceln. Für Informationen hinsichtlich Recycling
wenden Sie sich bitte an Ihre Behörde vor Ort oder Ihren Händler.

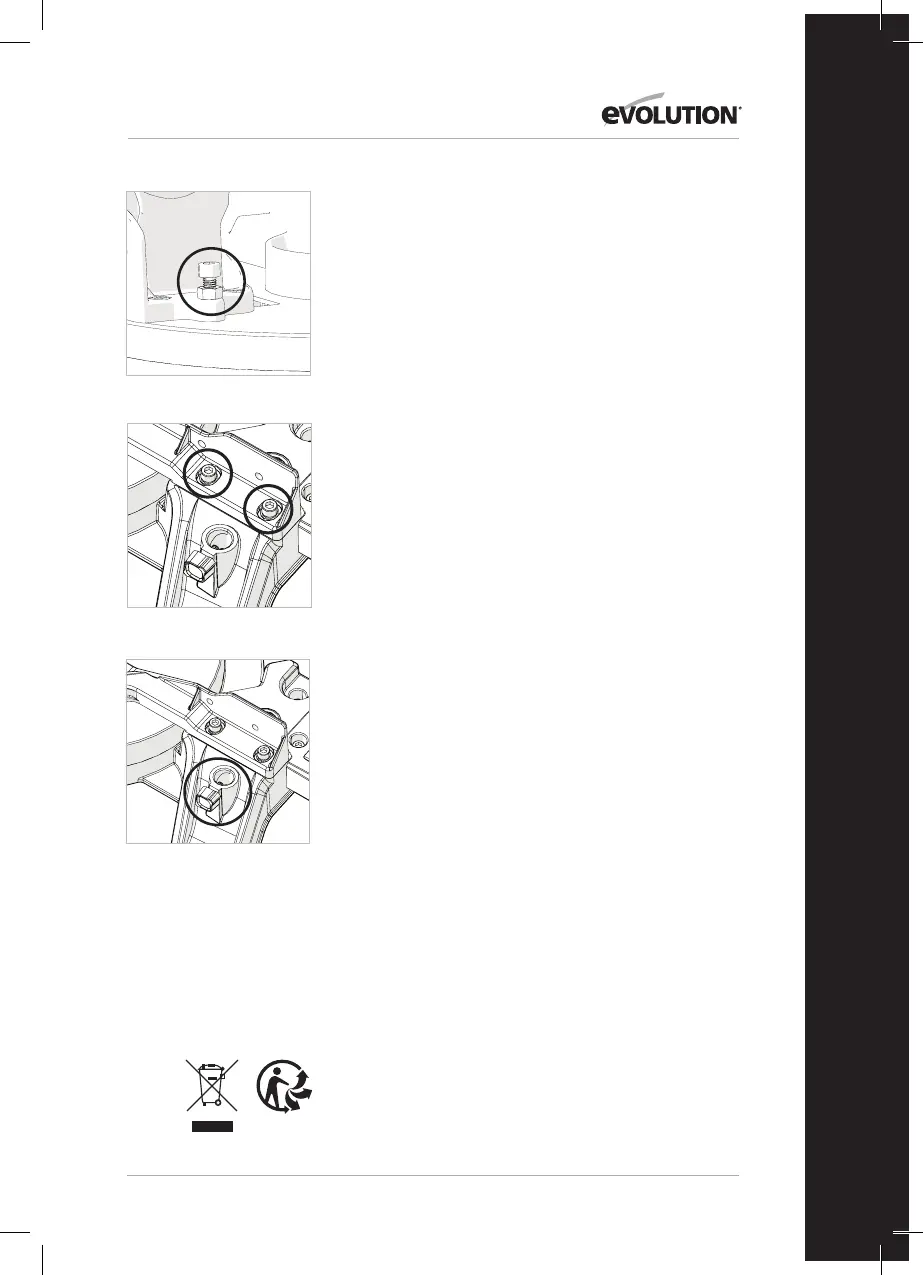

Abb. 23
