55
www.evolutionpowertools.com
ES

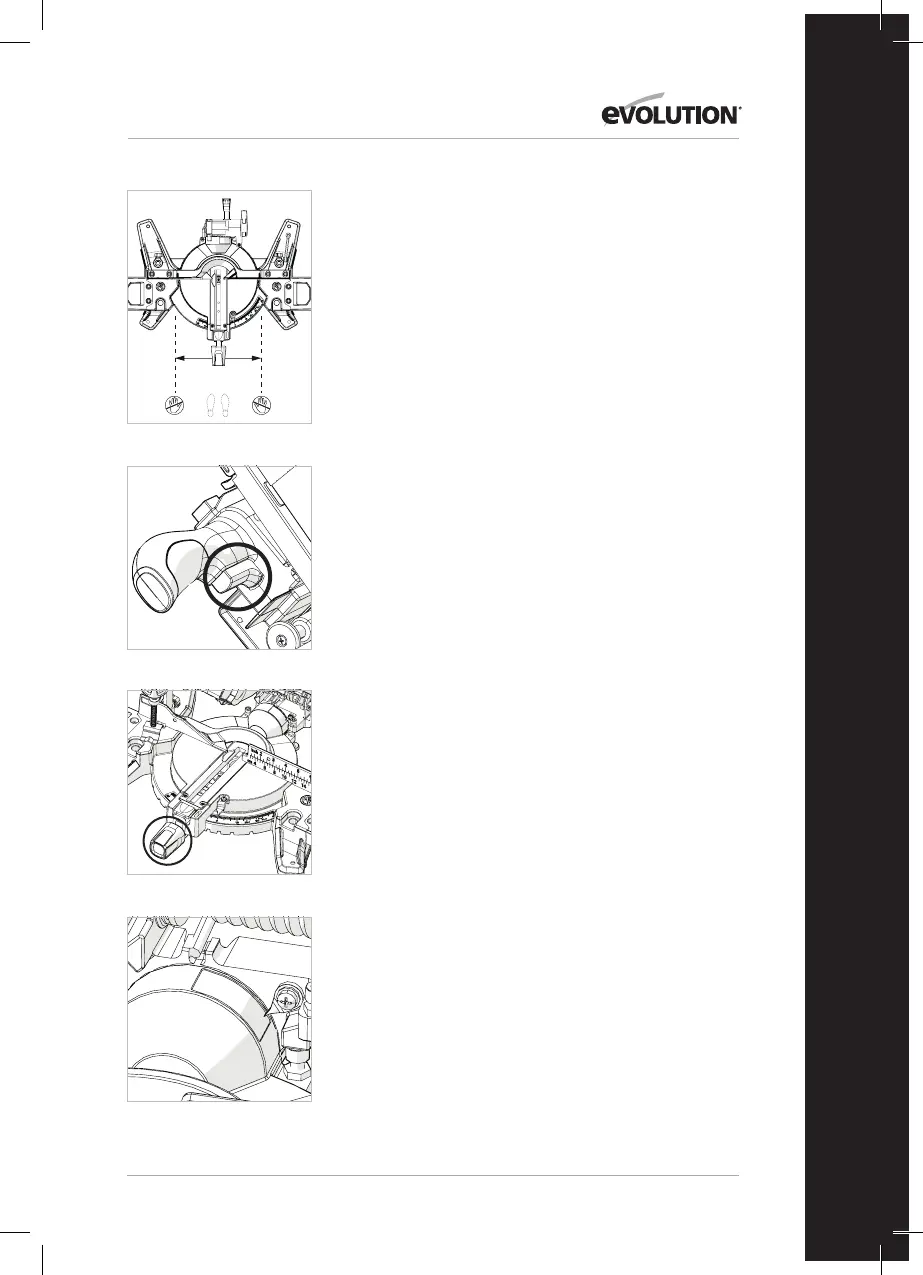

Fig. 13
4. Corte de tronzado
La cabeza de corte se empuja suavemente hacia abajo para cortar
la pieza de trabajo.
• Coloque la pieza de trabajo sobre la mesa giratoria y contra la
guía en la posición deseada. Asegure con mordaza(s) según
sea apropiado.
• Agarre el mango de corte.
• Encienda el motor usando el gatillo interruptor y permita que
la hoja alcance toda su velocidad operativa.
• Presione y mantenga presionada la palanca de liberación de la
cabeza de corte para liberar la cabeza de corte.
• Baje suavemente la cabeza de corte a su posición más baja,
cortando la pieza de trabajo.
• Cuando haya completado el corte, apague el motor liberando
el gatillo interruptor. Permita que la hoja se detenga
completamente. • Deje que la cabeza de corte suba a su
posición superior.
• Solo puede retirar las manos o la pieza de trabajo de la
máquina cuando la cabeza de corte esté en su posición
superior con los dientes de la hoja cubiertos completamente
por la protección retráctil de la hoja.
5. Corte de inglete
Está disponible cualquier ángulo desde 46° a la izquierda hasta
46° a la derecha, y la parte delantera de la mesa giratoria incluye
una escala del transportador de ángulos.
Se proporcionan topes positivos para 0˚, 15˚, 22,5˚, 31,6˚ y 45˚ a la
izquierda y la derecha del movimiento angular.
Nota: la mesa giratoria siempre debe estar bloqueada en
posición con el mango de bloqueo del ángulo de inglete, incluso
si se ha seleccionado un tope positivo.
Para seleccionar un ángulo de inglete:
• Afloje el mango de bloqueo del ángulo de inglete. (Fig.15)
• Gire la mesa giratoria al ángulo requerido.
• Apriete de forma segura el mango de bloqueo del ángulo de
inglete cuando se haya seleccionado el ángulo deseado.
Ahora se puede realizar un corte de inglete usando las mismas
técnicas que se describen anteriormente para el corte de
tronzado.
6. Corte de bisel
La cabeza de corte se puede ajustar en cualquier ángulo hasta 47°
solo en el lado izquierdo.
La palanca de bloqueo del bisel se encuentra en la parte trasera
de la máquina.
El mecanismo de bisel incorpora una guía de transportador de
ángulos y un puntero para facilitar la configuración. (Fig.16)
Para configurar un ángulo de bisel:
• Afloje el mango de bloqueo del bisel
• Incline la cabeza de corte en el ángulo deseado. Use la guía del
transportador de ángulos para facilitar el ajuste.
• Asegúrese de que el mango de bloqueo del bisel esté apretado
de forma segura cuando se haya logrado el ángulo deseado.
Ahora se puede realizar un corte de bisel usando las mismas
No-Hands ZoneNo-Hands Zone
Fig. 14
Fig. 15
Fig. 16
