ANGLE DU BISEAU À 0˚
À l'angle de biseau 0˚, la lame doit être perpendiculaire et à
exactement 90˚ par rapport au plateau rotatif. Une équerre
précise d’ingénieur (non fournie) est nécessaire pour vérifier
l'angle de biseau de 0˚.
À vérifier:
•
Vérifiez que la tête de coupe est en position verticale, contre sa
butée, avec le pointeur de biseau indiquant l'angle de biseau 0˚.
• Serrez la poignée de verrouillage du biseau.
• Abaissez la tête de coupe dans sa position la plus basse.
Verrouillez en place à l'aide de la broche de verrouillage de la
tête et relevez manuellement le protège-lame inférieur.
• L'équerre d'ingénieur peut maintenant être utilisée pour vérifier
l'angle entre la lame et le plateau rotatif.
Si un réglage est nécessaire:
Remarque: La tête de coupe devra être inclinée pour avoir accès
à la vis de réglage de la butée de biseau de 0˚.
• La tête de coupe devra être inclinée pour avoir accès à la vis de
réglage de la butée de biseau de 0˚. (Ill. 22)
• Utilisez une clé Allen pour tourner la vis de butée de biseau
dans le sens des aiguilles d'une montre ou dans le sens inverse,
selon les besoins.
• Lorsque l'alignement exact entre la lame
et le plateau rotatif est atteint, serrez le contre-écrou.
ANGLE DU BISEAU À 45˚
L'angle de biseau de 45˚ peut être vérifié de la même manière que
l'angle de biseau de 0˚. Une équerre d'ingénieur précise de 45˚
(non fournie) est nécessaire.
À vérifier:
• Vérifiez que la tête de coupe est inclinée à la position 45°,
contre sa butée, avec le pointeur de biseau indiquant
45˚ d'angle de biseau.
• Serrez la poignée de verrouillage du biseau.
• Abaissez la tête de coupe dans sa position la plus basse.
Verrouillez en place à l'aide de la broche de verrouillage de la
tête et relevez manuellement le protège-lame inférieur.
• Utilisez l'équerre d’ingénieur de 45˚ pour vérifier l'angle entre
la lame et le plateau rotatif.
Si un réglage est nécessaire:
Remarque: La tête de coupe devra être inclinée pour pouvoir
accéder à la vis de réglage de la butée de biseau de 45˚.
• Desserrez légèrement le contre-écrou de la vis de réglage de la
butée de biseau 45˚. (Ill. 23)
• Utilisez une clé hexagonale pour tourner la vis de butée de
biseau dans le sens des aiguilles d'une montre ou dans le sens
inverse, selon les besoins.
• Lorsque l'alignement exact entre la lame et le plateau rotatif est
atteint, serrez le contre-écrou.

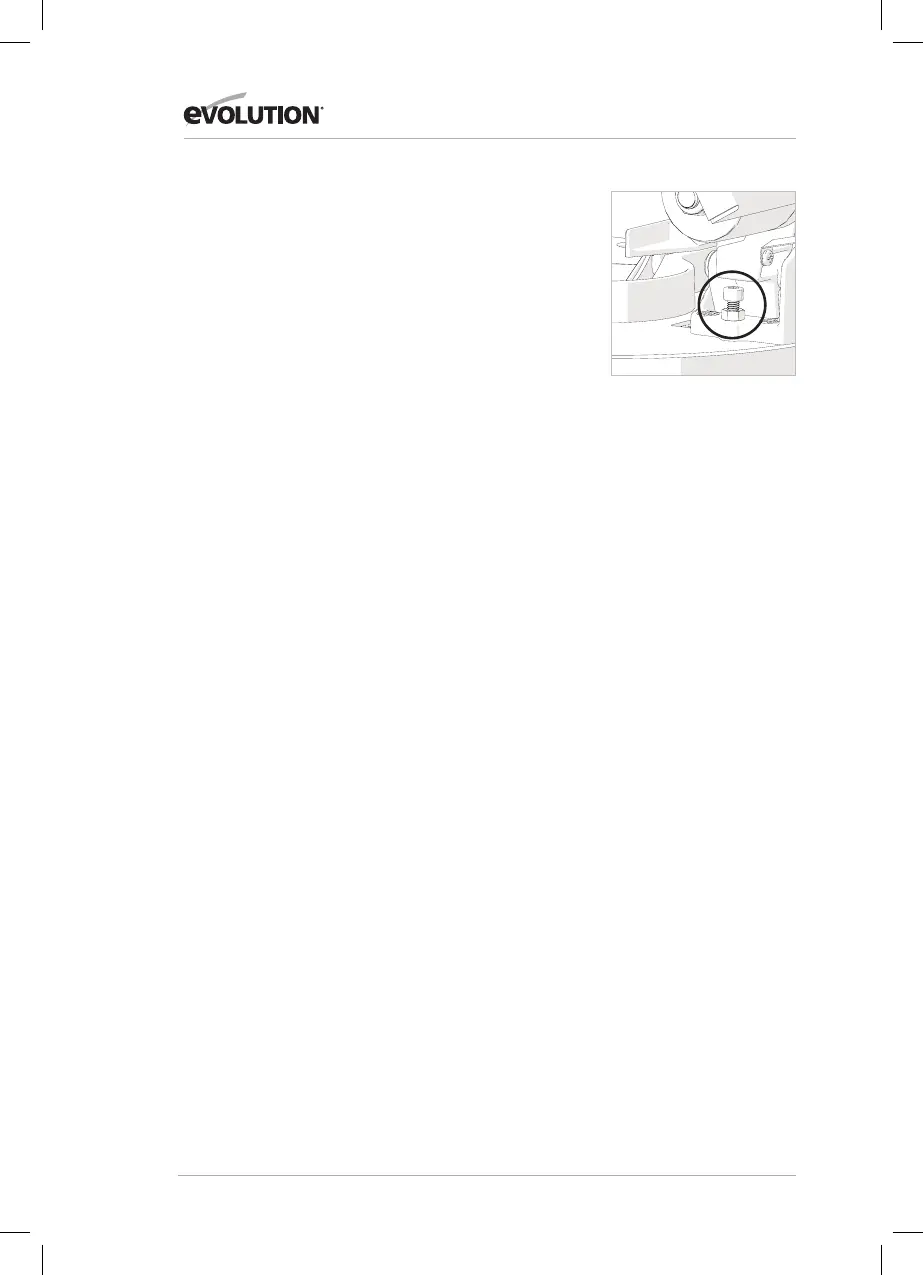

Ill.22
