un angolo a 0°.
• Serrare la manopola di blocco dello smusso.
• Abbassare la testa da taglio nella sua posizione di minima
altezza. Bloccare in sede tramite il perno di blocco testa e
sollevare manualmente il coprilama inferiore.
La squadra di precisione può ora essere usata per verificare
l'angolo tra la lama e il banco girevole.
In caso sia necessaria regolazione:
Avvertenza: La testa da taglio dovrà essere inclinata per
guadagnare accesso alla vite di regolazione del fermo di
smusso a 0°.
• Allentare leggermente il controdado della vite di
regolazione del fermo di smusso a 0°. (Fig. 22)
• Utilizzare una chiave a brugola per girare, secondo necessità,
in senso orario o antiorario la vite di fermo smusso.
• Una volta raggiunto l'esatto allineamento tra la
lama e il banco girevole, stringere il controdado.
ANGOLO DI SMUSSO 45°
L'angolo di smusso a 45° può essere verificato in maniera simile
a quella dell'angolo di smusso a 0°. Sarà necessario un set di
squadre di precisione da 45° (non in dotazione).
Per effettuare la verifica:
• Accertarsi che la testa da taglio sia inclinata in posizione a
45°, contro il suo fermo e con l'indicatore di smusso
che indica un angolo a 45°.
• Serrare la manopola di blocco dello smusso.
• Abbassare la testa da taglio nella sua posizione di minima
altezza. Bloccare in sede tramite il perno di blocco testa e
sollevare manualmente il coprilama inferiore.
• Usare il set di squadre di precisione da 45° per verificare
l'angolo tra la lama e il banco girevole.
In caso sia necessaria regolazione:
Avvertenza: La testa da taglio dovrà essere inclinata per
guadagnare accesso alla vite di regolazione del fermo di
smusso a 45°.
• Allentare leggermente il controdado della vite di
regolazione del fermo di smusso a 45°. (Fig. 23)
• Utilizzare una chiave esagonale per girare, come necessario,
in senso orario o antiorario la vite del fermo di smusso.
• Una volta raggiunto l'esatto allineamento tra la lama e il
banco girevole, stringere il controdado.

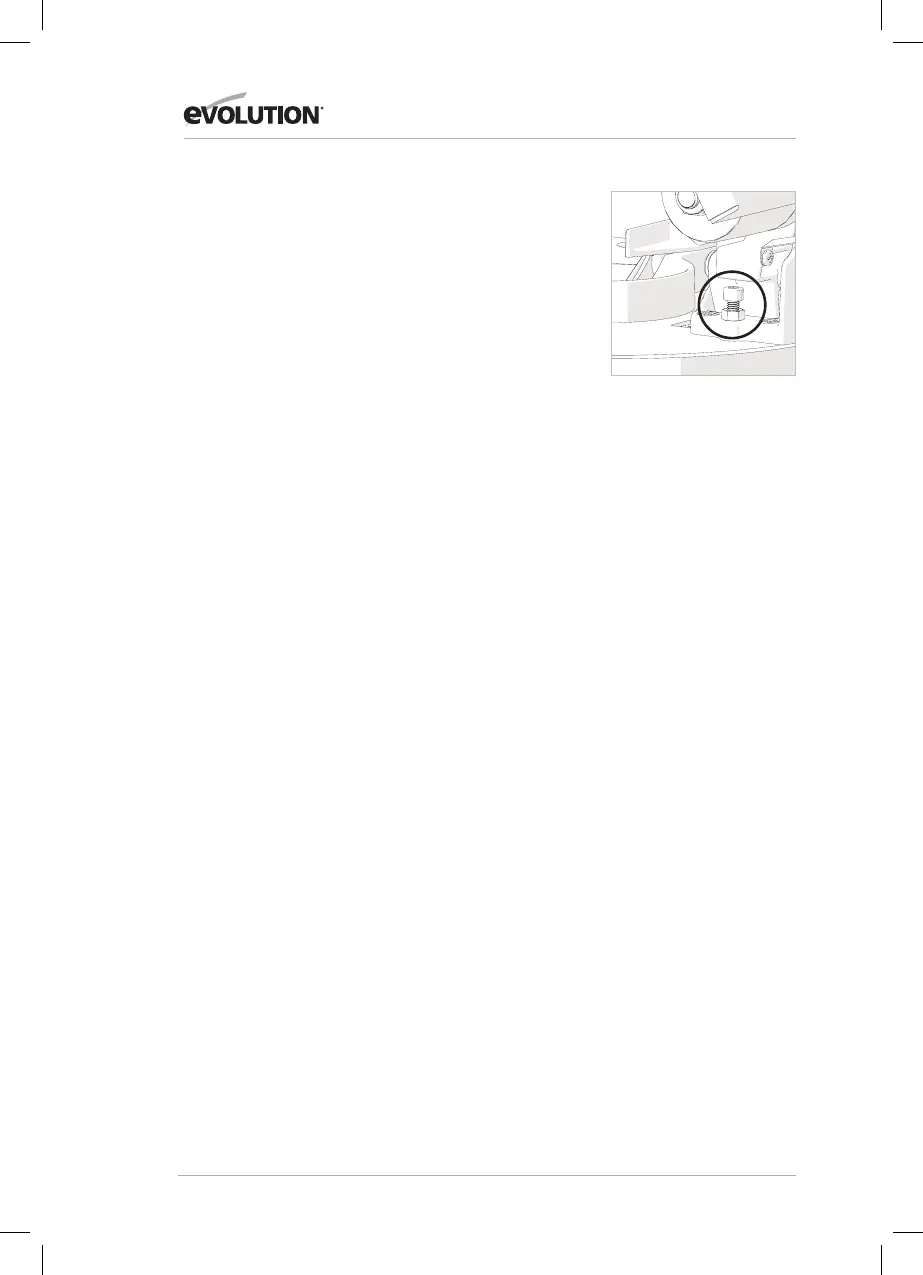

Fig. 22
