WEG DES SCHNEIDKOPFES
Anpassung der Abwärtsbewegung des Schneidkopfes
Um zu vermeiden, dass das Sägeblatt mit jeglichen Teilen
des Metallfußes der Maschine in Berührung kommt, kann die
Abwärtsbewegung des Schneidkopfes angepasst werden. Senken
Sie den Schneidkopf ab und kontrollieren Sie, ob das Sägeblatt mit
dem Maschinenfuß in Berührung kommt.
Falls die Abwärtsbewegung des Schneidkopfes angepasst
werden muss:
• Lösen Sie die Kontermutter an der Anschlagschraube für die
Abwärtsbewegung. (Abb. 12A)
• Drehen Sie die Einstellschraube (Abb. 12B) heraus (entgegen
dem Uhrzeigersinn), mit einem 10 mm Maulschlüssel (nicht
im Lieferumfang enthalten) um die Abwärtsbewegung des
Schneidkopfes zu verkürzen.
• Drehen Sie die Einstellschraube hinein (im Uhrzeigersinn), um
die Abwärtsbewegung des Schneidkopfes zu verlängern.
• Ziehen Sie die Kontermutter der Einstellschraube wieder
sicher fest, sobald die gewünschte Abwärtsbewegung für
den Schneidkopf eingestellt wurde.

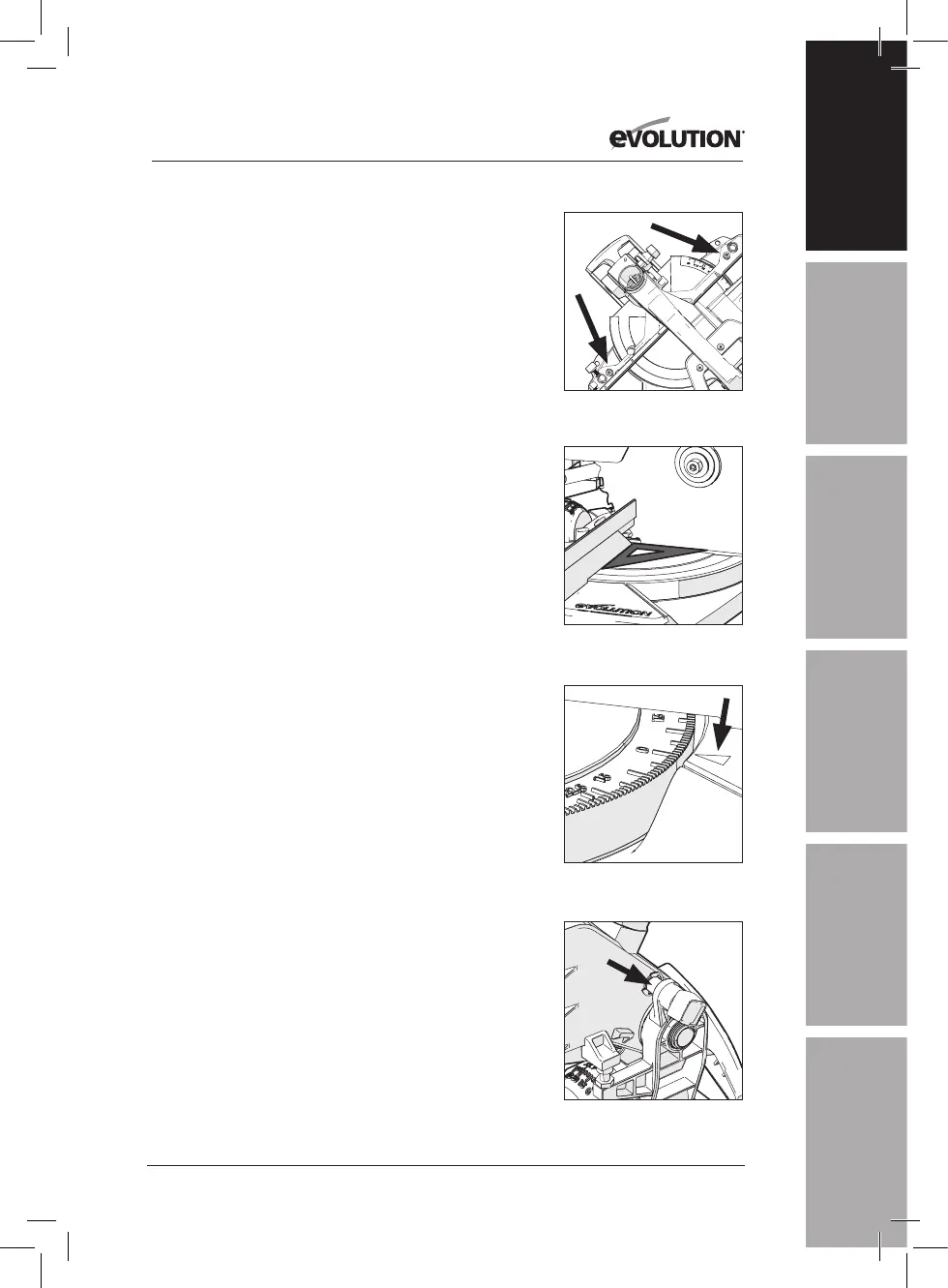

ANSCHLAGAUSRICHTUNG
Der Anschlag muss im 90°-Winkel (rechter Winkel) zu einem
korrekt eingesetzten Sägeblatt liegen. Der Drehtisch muss
dabei auf einen Gehrungswinkel von 0° eingestellt sein.
Hinweis: Der Anschlag ist mit zwei
Sechskantbefestigungsschrauben am Maschinenfuß
befestigt. Diese Schrauben benden sich an beiden Enden des
Anschlags in länglichen Halterungen. (Abb. 13)
• Vergewissern Sie sich, dass sich der Schneidkopf in der
gesperrten Position bendet. Dabei muss der Kopfrastbolzen
vollständig in seiner Halterung eingerastet sein. (Abb. 16)
• Legen Sie ein Zeichendreieck auf den Tisch. Dabei muss die
eine kurze Seite am Anschlag und die andere kurze Seite am
Sägeblatt anliegen (vermeiden Sie dabei den Kontakt mit den
Hartmetallspitzen der Sägeblattzähne). (Abb. 14)
• Wiederholen Sie die Schritte auf beiden Seiten des Sägeblattes .
• Falls eine Anpassung erforderlich ist, lösen Sie die beiden
Anschlagsbefestigungsschrauben mit einem 5 mm
Innensechskantschlüssel (nicht im Lieferumfang enthalten).
• Repositionieren Sie den Anschlag in seinen länglichen
Halterungen, bis die korrekte Ausrichtung erzielt wurde.
• Ziehen Sie die Innensechskantschrauben der Halterungen
sicher fest.
Abb. 15
Abb. 16
Abb. 13
Abb. 14
