24
www.evolutionpowertools.com
Verriegelungshebel des unteren Messerschutzes (A), drehen
Sie den unteren Messerschutz (B) nach oben in den oberen
Messerschutz und halten Sie den unteren Messerschutz in
dieser Position.

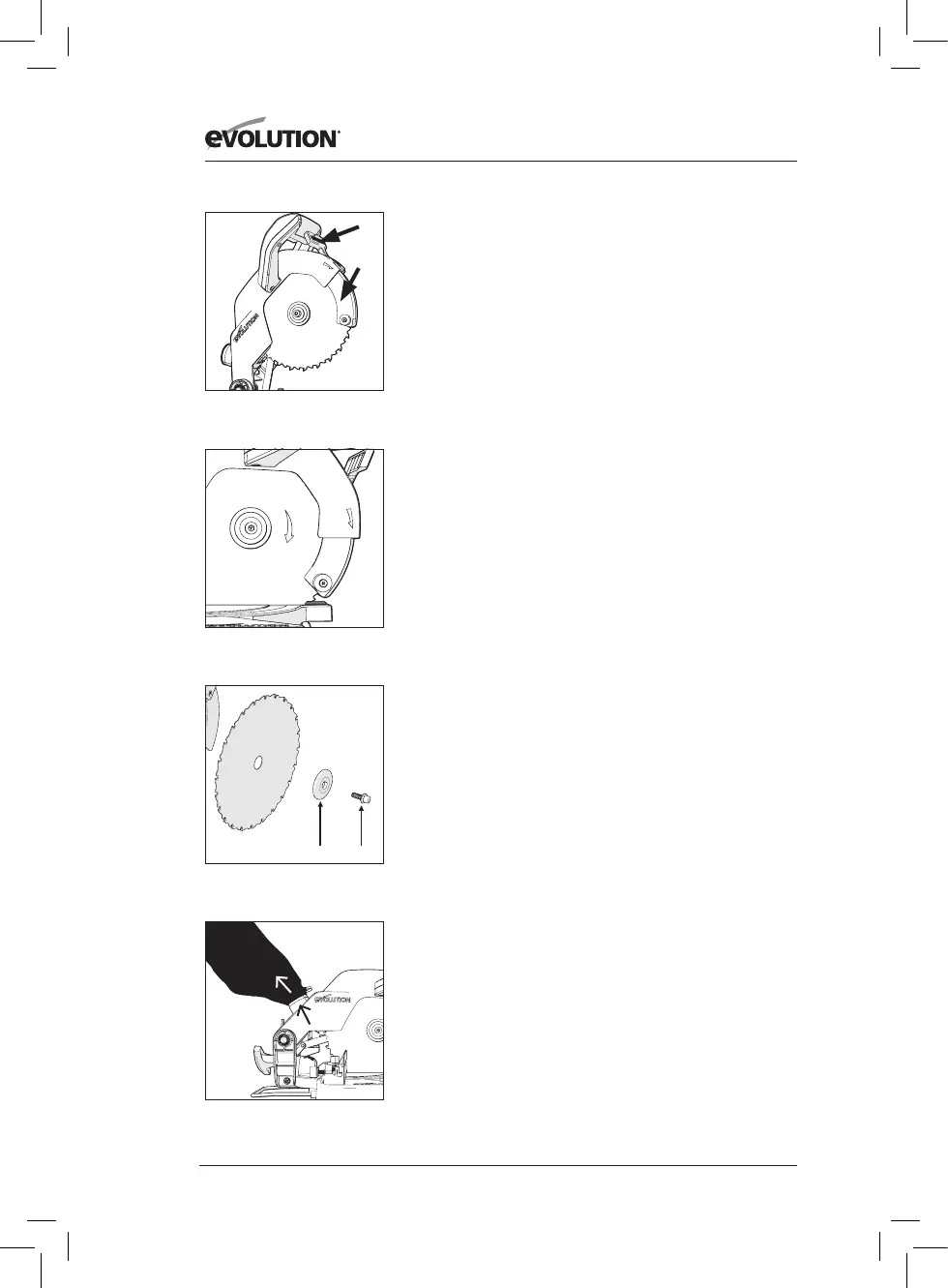

(Abb. 28) Setzen Sie das neue Sägeblatt auf den inneren
Flansch und vergewissern Sie sich, dass es korrekt auf der
Flanschschulter sitzt. Führen Sie anschließend den unteren
Messerschutz langsam wieder in seine ursprüngliche
geschlossene Position zurück. Stellen Sie sicher, dass
der Richtungspfeil auf dem Sägeblatt (A) mit dem in den
Uhrzeigersinn zeigenden Pfeil auf dem oberen Messerschutz
(B) übereinstimmt. (Abb. 29)
Hinweis: Die Sägeblattzähne haben immer an der Vorderseite
der Säge nach unten zu zeigen.
Bringen Sie den äußeren Flansch (1) (flache Oberfche auf die
Maschine)und die Spindelschraube (2) wieder an. (Abb. 30)
Halten Sie den Verriegelungsknopf der Spindel auf dem
Motorgehäuse gedrückt, während Sie die Spindelschraube
mithilfe des mitgelieferten Innensechskantschlüssels
festziehen, bis der Knopf vollsndig im Schaft steckt und
diesen verriegelt. (Abb. 26)
Ziehen Sie die Spindelschraube mit mäßigem Kraftaufwand
an, jedoch nicht zu fest. Vergewissern Sie sich, dass der
Innensechskantschlüssel entfernt und der Verriegelungsknopf
der Spindel losgelassen wurden, bevor Sie die Maschine
verwenden. Stellen Sie sicher, dass der Messerschutz vollständig
funktionsfähig ist, bevor Sie die Maschine verwenden.
(8.12) VERWENDUNG DER OPTIONALEN
EVOLUTION-ZUBEHÖRTEILE
Nicht als Originalausrüstung im Lieferumfang enthalten
(siehe ‘Zusätzliche Zubehörteile‘)
(8.13) STAUBBEUTEL
An den Entstaubungsanschluss an der Rückseite der
Maschine kann ein Staubbeutel angebracht werden. Der
Staubbeutel darf lediglich beim Schneiden hölzerner Werkstoe
verwendet werden.
Schieben Sie den Staubbeutel über den Entstaubungsanschluss
und stellen Sie sicher, dass die Federklemme am Anschluss
einrastet und den Staubbeutel in seiner Position sichert. (Abb. 31)
Hinweis: Aus Gründen der betrieblichen Ezienz ist der
Staubbeutel zu leeren, sobald er zu 2/3 gefüllt ist. Entsorgen
Sie den Inhalt des Staubbeutels auf umweltverträgliche Weise.
Beim Leeren des Staubbeutels muss möglicherweise eine
Atemschutzmaske getragen werden.
Hinweis: Bei Bedarf kann ein Vakuumsauger am
Entstaubungsanschluss der Maschine angeschlossen warden.
Abb. 30
(1)
(2)
Abb. 31
Abb. 28
A
B
Abb. 29
A B
